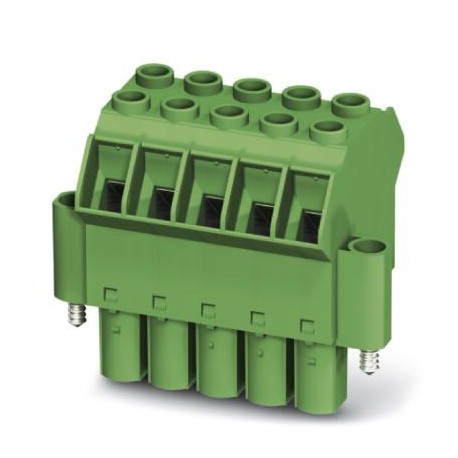

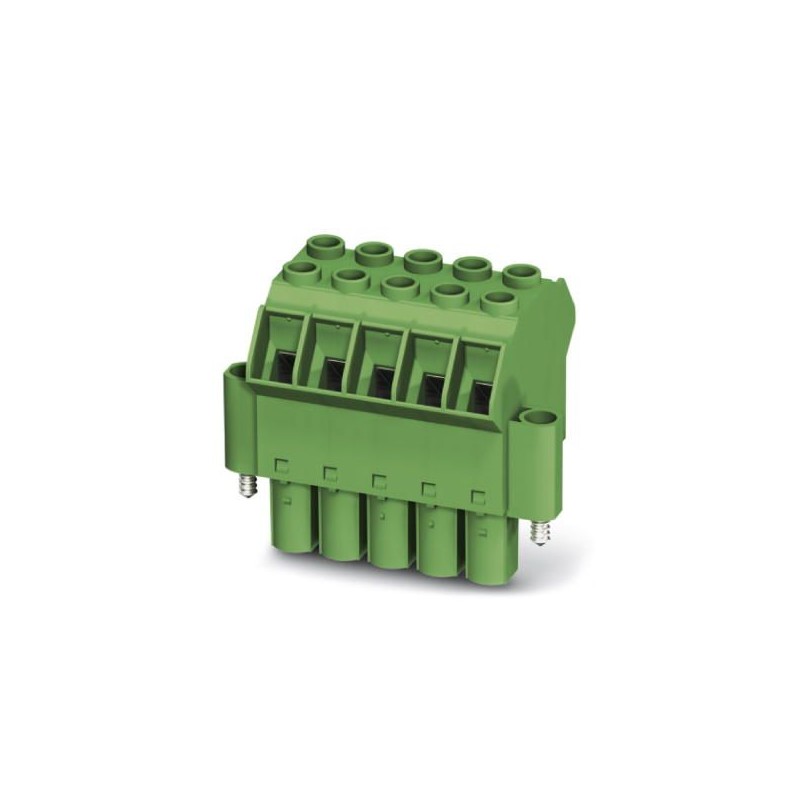

TPC 16/ 9-STF-10,16 1715329 PHOENIX CONTACT Connecteur pour C.I.
TPC 16/ 9-STF-10,16
1715329
PHOENIX_CONTACT
20
Article à la demande, sans remboursement.
Connecteur pour C.I.
Connecteur pour carte de circuit imprimé, section nominale : 16 mm², couleur : vert, courant nominal : 76 A, tension nominale (III/2) : 1000 V, surface de contact : argent, type de contact : femelle, nombre de potentiels : 9, nombre de rangées : 1, nombre de pôles : 9, nombre de connexions : 18, famille d’articles : TPC 16/.. -STF, pas : 10,16 mm, type de raccordement : Raccord à vis avec capsule de traction, forme de serrage de la vis : L Fente longitudinale, sens de raccordement conducteur/carte de circuit imprimé : 50 °, crochet de serrage : - sans crochet de serrage, système d’enfichage : COMBICON PC 16, verrouillage : Verrouillage à vis, type de fixation : Serrage à l’air (vis), type d’emballage : Emballage en boîte
Connecteurs > Connecteur de câble pour connecteur de circuit imprimé
Connecteurs PCB
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1715329 |
|---|---|
| Unité de conditionnement | 20 pcs |
| Quantité minimum de commande | 20 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 557 (C-1-2013) |
| GTIN | 4046356103411 |
| Poids par pièce (hors emballage) | 0,204 KGM |
| Numéro du tarif douanier | 85366990 |
| Pays d'origine | BG (Bulgarie) |
Généralités
| Famille d'articles | TPC 16/..-STF |
|---|---|
| Nombre de pôles | 9 |
| Type de raccordement | Raccordement vissé avec bague |
| Groupe d'isolant | I |
| Tension de choc assignée (III/3) | 8 kV |
| Tension de choc assignée (III/2) | 8 kV |
| Tension de choc assignée (II/2) | 6 kV |
| Tension de référence (III/3) | 1000 V |
| Tension assignée (III/2) | 1000 V |
| Tension assignée (II/2) | 1000 V |
| Connexion selon la norme | EN-VDE |
| Intensité nominale IN | 76 A |
| Section nominale | 16 mm² |
| Courant de charge maximal | 76 A |
| Matériau isolant | PA |
| Classe d'inflammabilité selon UL 94 | V0 |
| Gabarit | A6 |
| Longueur à dénuder | 18 mm |
| Filetage vis | M4 |
| Couple de serrage min. | 1,7 Nm |
| Couple de serrage max. | 1,8 Nm |
Caractéristiques de raccordement
| Section de conducteur rigide min. | 0,75 mm² |
|---|---|
| Section de conducteur rigide max. | 16 mm² |
| Section de conducteur souple min. | 0,75 mm² |
| Section de conducteur souple max. | 16 mm² |
| Section de conducteur souple avec embout sans cône d'entrée isolant max. | 0,5 mm² |
| 16 mm² Uniquement en association avec CRIMPFOX 16 S | |
| Section de conducteur souple avec embout et cône d'entrée isolant min. | 0,5 mm² |
| Section de conducteur souple avec embout et cône d'entrée isolant max. | 16 mm² Uniquement en association avec CRIMPFOX 16 S |
| Section du conducteur AWG min. | 18 |
| Section du conducteur AWG max. | 6 |
| 2 conducteurs rigides de même section min. | 0,75 mm² |
| 2 conducteurs rigides de même section max. | 6 mm² |
| 2 conducteurs souples de même section min. | 0,75 mm² |
| 2 conducteurs souples de même section max. | 6 mm² |
| 2 conducteurs souples de même section avec AEH sans cône d'entrée isolant min. | 0,5 mm² |
| 2 conducteurs souples de même section avec AEH sans cône d'entrée isolant max. | 4 mm² |
| 2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant min. | 0,5 mm² |
| 2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant max. | 6 mm² |
| AWG min. selon UL/CUL | 20 |
| AWG max. selon UL/CUL | 4 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440309eCl@ss 8.027440309eCl@ss 9.027440309
| Caractéristique | Valeur |
|---|---|
| Type de raccordement (EF000064) | Autre |
| Finition des contacts (EF001587) | Jack |
| Nombre de pôles (EF001391) | 18 |
| Nombre de rangées de contacts à fiche (EF006935) | 1 |
| Dimension des contacts (EF007326) | 10.16 mm |
| Dimension des raccordements (EF006827) | 10.16 mm |
| Angle contact/raccordement conducteur (EF007546) | Autre |
| Courant assigné In (EF008250) | 76 A |
| Tension assignée (EF000228) | 1000 V |
| Tension nominale de tenue aux chocs (EF002993) | 6 kV |
| Catégorie de surtension (EF006785) | III |
| Degré de pollution (EF006786) | 2 |
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 0.75 mm² |
| Section de conducteur connectable à fil fin avec embout de câble (EF007339) | 0.5 mm² |
| Section de conducteur connectable monofilaire (EF007337) | 0.75 mm² |
| Finition du raccordement électrique (EF003961) | Borne à vis |
| Type de câble connectable (EF006816) | Câble rond |
| Matériau du revêtement de contact (EF004020) | Argent |
| Matériau du contact (EF007544) | Cuivre |
| Matériau du corps isolant (EF007543) | Polyamide |
| Matériau du boîtier (EF001596) | Autre |
| Couleur du boîtier (EF000136) | Vert |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Température de fonctionnement (EF002393) | -40 °C |
