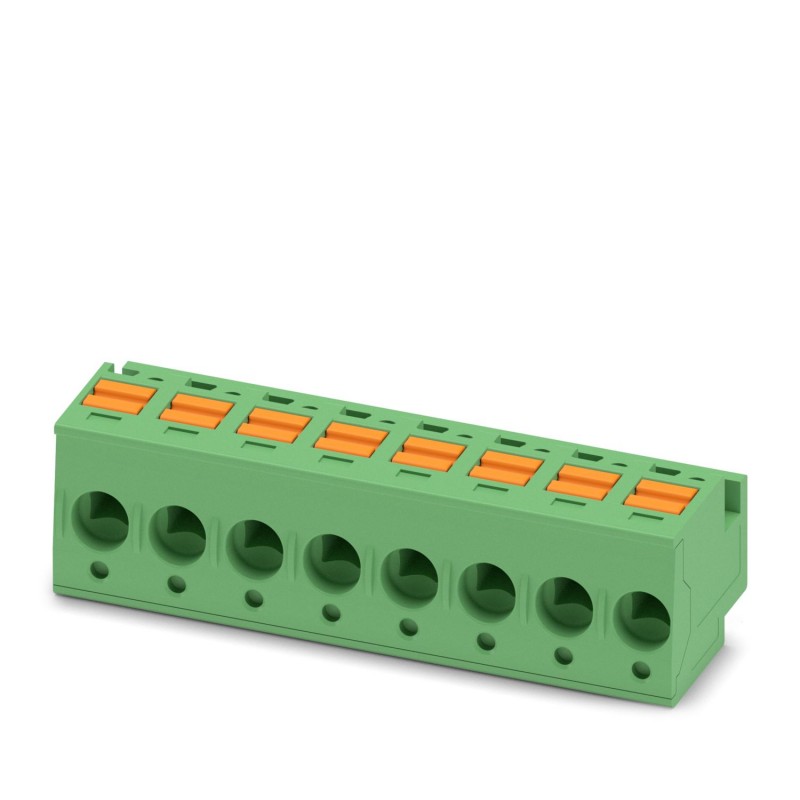

PTS 1,5/ 8-PH-5,0 1805575 PHOENIX CONTACT Connecteur pour C.I.
PTS 1,5/ 8-PH-5,0
1805575
PHOENIX_CONTACT
100
Connecteur pour C.I.
Connecteur pour carte de circuit imprimé, section nominale : 1,5 mm², couleur : vert, courant nominal : 10 A, tension nominale (III/2) : 400 V, surface de contact : étain, type de contact : femelle, nombre de potentiels : 8, nombre de rangées : 1, nombre de pôles : 8, nombre de connexions : 8, famille d’articles : PTS 1,5/.. -PH, pas : 5 mm, type de connexion : Connexion à ressort enfichable, sens de connexion du pilote/carte de circuit imprimé : 0°, système enfichable : COMBICON PST 1.3, serrure : sans, type de fixation : sans, type d’emballage : en boîte
Connecteur PCB, section transversale nominale : 1,5 mm2, couleur : vert, courant nominal : 10 A, tension nominale (III/2) : 400 V, surface de contact : Sn, type de connexion de contact : Douille, nombre de potentiels : 8, nombre de rangées : 1, nombre de positions : 8, nombre de connexions : 8, plage de produits : PTS 1,5/.. -PH, pas : 5 mm, méthode de connexion : Connexion à ressort poussée, direction de connexion conducteur/PCB : 0 °, système à brancher : COMBICON PST 1,3, verrouillage : sans, montage : sans, type d’emballage : emballé en carton
Connecteurs > Connecteur de câble pour connecteur de circuit imprimé
Connecteurs PCB
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1805575 |
|---|---|
| Unité de conditionnement | 100 pcs |
| Quantité minimum de commande | 100 pcs |
| Page catalogue | Page 417 (C-1-2013) |
| GTIN | 4046356679985 |
| Poids par pièce (hors emballage) | 0,005 KGM |
| Numéro du tarif douanier | 85366990 |
| Pays d'origine | BG (Bulgarie) |
Généralités
| Famille d'articles | PTS 1,5/..-PH |
|---|---|
| Nombre de pôles | 8 |
| Type de raccordement | Raccordement à ressort Push-in |
| Groupe d'isolant | I |
| Tension de choc assignée (III/3) | 4 kV |
| Tension de choc assignée (III/2) | 4 kV |
| Tension de choc assignée (II/2) | 4 kV |
| Tension de référence (III/3) | 250 V |
| Tension assignée (III/2) | 400 V |
| Tension assignée (II/2) | 600 V |
| Intensité nominale IN | 10 A |
| Section nominale | 1,5 mm² |
| Matériau isolant | PA |
| Classe d'inflammabilité selon UL 94 | V0 |
| Longueur à dénuder | 8 mm |
Caractéristiques de raccordement
| Section de conducteur rigide min. | 0,2 mm² |
|---|---|
| Section de conducteur rigide max. | 2,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section de conducteur souple avec embout sans cône d'entrée isolant max. | 0,25 mm² |
| 1,5 mm² | |
| Section de conducteur souple avec embout et cône d'entrée isolant min. | 0,25 mm² 1 |
| Section de conducteur souple avec embout et cône d'entrée isolant max. | 1,5 mm² |
| Section du conducteur AWG min. | 26 |
| Section du conducteur AWG max. | 14 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.0272607xxeCl@ss 4.127141109eCl@ss 5.027141190eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440309eCl@ss 8.027440309eCl@ss 9.027440309
| Caractéristique | Valeur |
|---|---|
| Type de raccordement (EF000064) | Autre |
| Finition des contacts (EF001587) | Jack |
| Nombre de pôles (EF001391) | 8 |
| Nombre de rangées de contacts à fiche (EF006935) | 1 |
| Dimension des contacts (EF007326) | 5 mm |
| Dimension des raccordements (EF006827) | 5 mm |
| Angle contact/raccordement conducteur (EF007546) | Autre |
| Courant assigné In (EF008250) | 10 A |
| Tension assignée (EF000228) | 400 V |
| Tension nominale de tenue aux chocs (EF002993) | 4 kV |
| Catégorie de surtension (EF006785) | III |
| Degré de pollution (EF006786) | 2 |
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 0.2 mm² |
| Section de conducteur connectable à fil fin avec embout de câble (EF007339) | 0.25 mm² |
| Section de conducteur connectable monofilaire (EF007337) | 0.2 mm² |
| Finition du raccordement électrique (EF003961) | Raccordement par borne à ressort |
| Type de câble connectable (EF006816) | Câble rond |
| Matériau du revêtement de contact (EF004020) | Étain |
| Matériau du contact (EF007544) | Cuivre |
| Matériau du corps isolant (EF007543) | Polyamide |
| Matériau du boîtier (EF001596) | Autre |
| Couleur du boîtier (EF000136) | Vert |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Température de fonctionnement (EF002393) | -40 °C |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CONNECTEURS FR .pdf | 15 Mbytes |
|
| PHOENIX CONTACT-1805575-PTS 1,5/ 8-PH-5,0 | 122 Kbytes |
|
