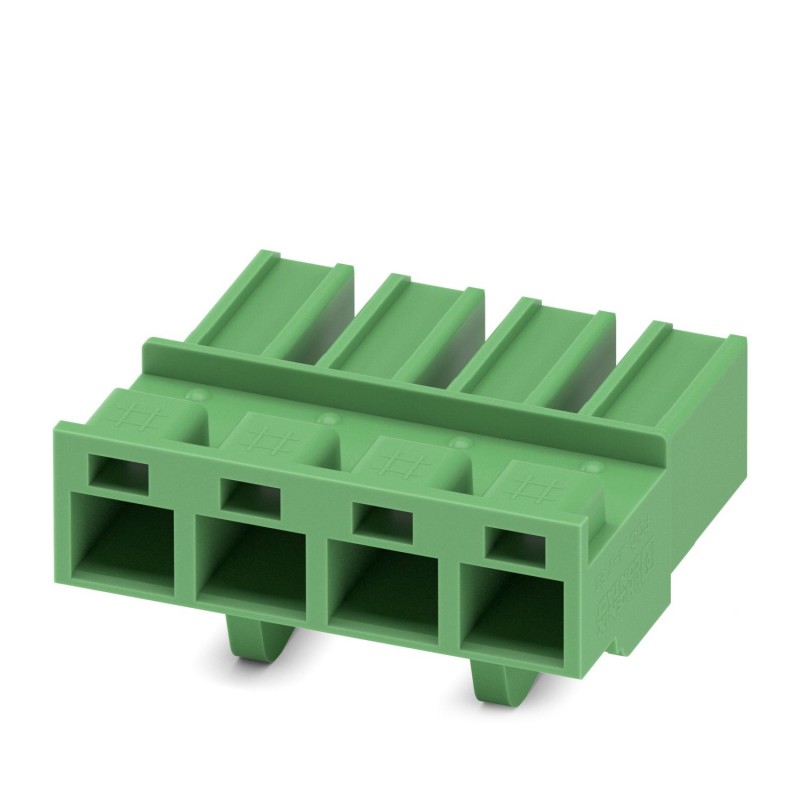

PCC 4/ 4-ST-7,62 1840175 PHOENIX CONTACT Connecteur pour C.I.
PCC 4/ 4-ST-7,62
1840175
PHOENIX_CONTACT
50
Connecteur pour C.I.
Connecteur pour carte de circuit imprimé, section nominale : 4 mm², couleur : vert, courant nominal : 20 A, tension nominale (III/2) : 1000 V, type de contact : femelle, nombre de potentiels : 4, nombre de rangées : 1, nombre de pôles : 4, nombre de connexions : 4, famille d’articles : PCC 4/.. -ST, pas : 7,62 mm, type de raccordement : Raccord serti, sens de raccordement conducteur/carte de circuit imprimé : 0 °, crochet de serrage : - Crochet de serrage, système d’enfichage : COMBICON PC 4, verrouillage : sans, type de fixation : sans, type d’emballage : caissonné, contacts femelles sertis correspondants, avec indications concernant le courant [A] et la plage de sections de conducteur [mm²] : 13,5A/STG-MTN 0,5-1,0 (3190438) ; 13,5 A/STG-MTN 0,5 À 1,0 BA (3190629) ; 20A/STG-MTN 1,5-2,5 (3190506) ; 20A/STG-MTN 1,5-2,5 BA (3190632). BA = Contacts sur le ruban
Connecteur PCB, section nominale : 4 mm2, couleur : vert, courant nominal : 20 A, tension nominale (III/2) : 1000 V, type de contact : prise, nombre de potentiels : 4, nombre de rangées : 1, nombre de pôles : 4, nombre de bornes : 4, famille d’articles : PCC 4/.. - ST, pas : 7,62 mm, type de connexion : connexion sertise, conducteur/carte de direction : 0°, crochet de verrouillage : - crochet de verrouillage, système de branchement : COMBICON PC 4, verrouillage : sans, type de montage : sans, type d’emballage : emballé dans une boîte, contacts de prise sertissée associés avec informations sur le courant [A] et la plage de section transversale du conducteur [mm2] : 13,5A/STG-MTN 0,5-1,0 (3190438) ; 13,5A/STG-MTN 0,5-1,0 BA (3190629) ; 20A/STG-MTN 1,5-2,5 (3190506) ; 20A/STG-MTN 1,5-2,5 AB
Connecteurs > Connecteur de câble pour connecteur de circuit imprimé
Connecteurs PCB
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1840175 |
|---|---|
| Unité de conditionnement | 50 pcs |
| Quantité minimum de commande | 50 pcs |
| Page catalogue | Page 514 (C-1-2013) |
| GTIN | 4017918102258 |
| Poids par pièce (hors emballage) | 0,004 KGM |
| Numéro du tarif douanier | 85366990 |
| Pays d'origine | DE (Allemagne) |
Généralités
| Famille d'articles | PCC 4/..-ST |
|---|---|
| Nombre de pôles | 4 |
| Type de raccordement | raccordement serti |
| Groupe d'isolant | I |
| Tension de choc assignée (III/3) | 8 kV |
| Tension de choc assignée (III/2) | 8 kV |
| Tension de choc assignée (II/2) | 8 kV |
| Tension de référence (III/3) | 400 V |
| Tension assignée (III/2) | 1000 V |
| Tension assignée (II/2) | 1000 V |
| Connexion selon la norme | EN-VDE |
| Intensité nominale IN | 20 A |
| Section nominale | 4 mm² |
| Courant de charge maximal | 20 A |
| Matériau isolant | PA |
| Classe d'inflammabilité selon UL 94 | V0 |
Caractéristiques de raccordement
| Section de conducteur souple min. | 0,5 mm² |
|---|---|
| Section de conducteur souple max. | 2,5 mm² |
| Section du conducteur AWG min. | 20 |
| Section du conducteur AWG max. | 14 |
| AWG min. selon UL/CUL | 20 |
| AWG max. selon UL/CUL | 14 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440309eCl@ss 8.027440309eCl@ss 9.027440309
| Caractéristique | Valeur |
|---|---|
| Type de raccordement (EF000064) | Autre |
| Finition des contacts (EF001587) | Jack |
| Nombre de pôles (EF001391) | 4 |
| Nombre de rangées de contacts à fiche (EF006935) | 1 |
| Dimension des contacts (EF007326) | 7.62 mm |
| Dimension des raccordements (EF006827) | 7.62 mm |
| Angle contact/raccordement conducteur (EF007546) | Autre |
| Courant assigné In (EF008250) | 20 A |
| Tension assignée (EF000228) | 1000 V |
| Tension nominale de tenue aux chocs (EF002993) | 8 kV |
| Catégorie de surtension (EF006785) | III |
| Degré de pollution (EF006786) | 2 |
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 0.5 mm² |
| Finition du raccordement électrique (EF003961) | Raccordement par sertissage |
| Type de câble connectable (EF006816) | Câble rond |
| Matériau du corps isolant (EF007543) | Polyamide |
| Matériau du boîtier (EF001596) | Autre |
| Couleur du boîtier (EF000136) | Vert |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CONNECTEURS FR .pdf | 15 Mbytes |
|
| PHOENIX CONTACT-1840175-PCC 4/ 4-ST-7,62 | 143 Kbytes |
|
