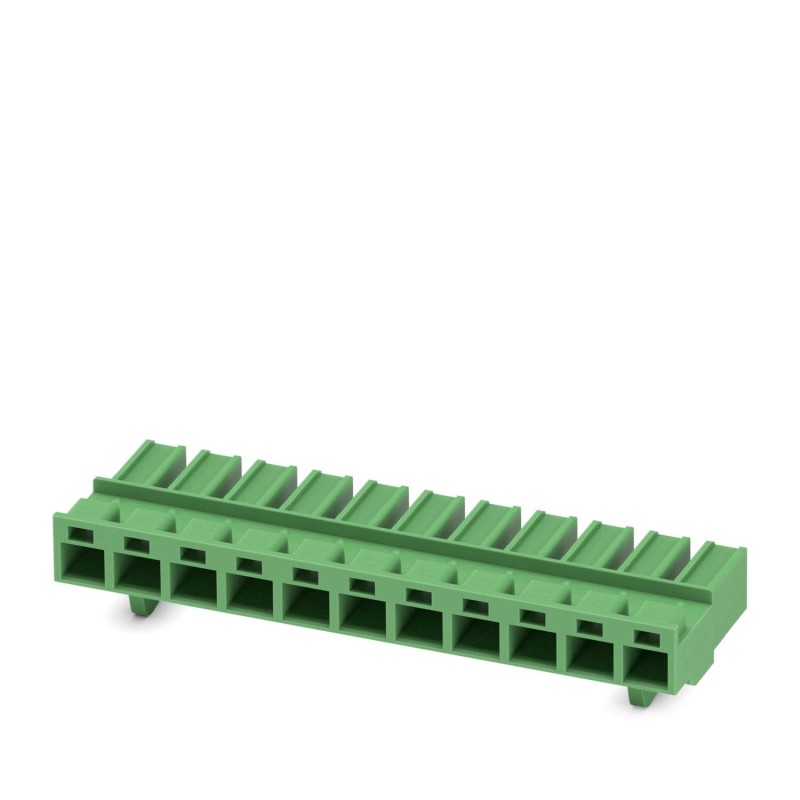

PCC 4/11-ST-7,62 1840104 PHOENIX CONTACT Connecteur pour C.I.
PCC 4/11-ST-7,62
1840104
PHOENIX_CONTACT
50
Article à la demande, sans remboursement.
Connecteur pour C.I.
Connecteur pour carte de circuit imprimé, section nominale : 4 mm², couleur : vert, courant nominal : 20 A, tension nominale (III/2) : 1000 V, type de contact : femelle, nombre de potentiels : 11, nombre de rangées : 1, nombre de pôles : 11, nombre de connexions : 11, famille d’articles : PCC 4/.. -ST, pas : 7,62 mm, type de raccordement : Raccord serti, sens de raccordement conducteur/carte de circuit imprimé : 0 °, crochet de serrage : - Crochet de serrage, système d’enfichage : COMBICON PC 4, verrouillage : sans, type de fixation : sans, type d’emballage : caissonné, contacts femelles sertis correspondants, avec indications concernant le courant [A] et la plage de sections de conducteur [mm²] : 13,5A/STG-MTN 0,5-1,0 (3190438) ; 13,5 A/STG-MTN 0,5 À 1,0 BA (3190629) ; 20A/STG-MTN 1,5-2,5 (3190506) ; 20A/STG-MTN 1,5-2,5 BA (3190632). BA = Contacts sur le ruban
Connecteur de plaque conductrice, section nominale: 4 mm2, coloris: vert, intensité nominale: 20 A, tension de référence (III/2): 1000 V, type de contact: Connecteur femelle, nombre de potentiels: 11, nombre de rangées: 1, nombre de pôles: 11, nombre de connexions: 11, gamme d'articles: PCC 4/.. BA = contacts en ruban.
Connecteurs > Connecteur de câble pour connecteur de circuit imprimé
Connecteurs PCB
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲| Type de produit | Connecteur de plaque conductrice |
| Gamme de produits | PCC 4/..-ST |
| Ligne de produits | COMBICON Connectors L |
| Type | Standard |
| Nombre de pôles | 11 |
| Pas | 7,62 mm |
| Nombre de connexions | 11 |
| Nombre de rangées | 1 |
| Nombre de potentiels | 11 |
| Bride de fixation | sans |
| État de la gestion des données | |
| Révision de l'article | 01 |
| Intensité nominale IN | 20 A |
| Tension nominale UN | 1000 V |
| Tension de référence (III/3) | 400 V |
| Tension de tenue aux chocs assignée (III/3) | 8 kV |
| Tension assignée (III/2) | 1000 V |
| Tension de tenue aux chocs assignée (III/2) | 8 kV |
| Tension de référence (II/2) | 1000 V |
| Tension de tenue aux chocs assignée (II/2) | 8 kV |
| Technologie de raccordement | |
| Type | Standard |
| Système de connecteurs | COMBICON PC 4 |
| Section nominale | 4 mm² |
| Type de contact | Connecteur femelle |
| Verrouillage | |
| Mode de verrouillage | sans |
| Bride de fixation | sans |
| Raccordement du conducteur | |
| Type de raccordement | Raccordement à sertir |
| Sens d'enfichage conducteur/circuit imprimé | 0 ° |
| Section de conducteur souple | 0,5 mm² ... 2,5 mm² |
| Section conduct. AWG | 20 ... 14 |
| Indication de matériau - boîtier | |
| Coloris (Boîtiers) | vert (6021) |
| Matériau isolant | PA |
| Groupe d'isolant | I |
| IRC selon CEI 60112 | 600 |
| Classe d'inflammabilité selon UL 94 | V0 |
| Indice d'inflammabilité au fil incandescent GWFI selon EN 60695-2-12 | 850 |
| Température d'ignition au fil incandescent GWIT selon EN 60695-2-13 | 775 |
| Température des essais de pression à bille selon la norme EN 60695-10-2 | 125 °C |
| Dessin coté |  |
| Pas | 7,62 mm |
| Largeur [w] | 83,77 mm |
| Hauteur [h] | 17,2 mm |
| Longueur [l] | 28,7 mm |
| Information pour le fonctionnement | Les connecteurs MINICONNEC sont des connecteurs sans puissance de commutation (COC), conformément à la norme DIN EN 61984. Quand ils sont utilisés correctement, ils ne doivent pas être enfichés ni déconnectés s'ils sont sous charge ou sous tension. |
| Distances dans l'air et lignes de fuite | |
| Groupe d'isolant | I |
| Tension d'isolement assignée (III/3) | 400 V |
| Tension de tenue aux chocs assignée (III/3) | 8 kV |
| Tension d'isolement assignée (III/2) | 1000 V |
| Tension de choc assignée (III/2) | 8 kV |
| Tension d'isolement assignée (II/2) | 1000 V |
| Tension de tenue aux chocs assignée (II/2) | 8 kV |
| Type de conditionnement | emballé dans un carton |
| Caractéristique | Valeur |
|---|---|
| Type de raccordement (EF000064) | Autre |
| Finition des contacts (EF001587) | Jack |
| Nombre de pôles (EF001391) | 11 |
| Nombre de rangées de contacts à fiche (EF006935) | 1 |
| Dimension des contacts (EF007326) | 7.62 mm |
| Dimension des raccordements (EF006827) | 7.62 mm |
| Angle contact/raccordement conducteur (EF007546) | Autre |
| Courant assigné In (EF008250) | 20 A |
| Tension assignée (EF000228) | 1000 V |
| Tension nominale de tenue aux chocs (EF002993) | 8 kV |
| Catégorie de surtension (EF006785) | III |
| Degré de pollution (EF006786) | 2 |
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 0.5 mm² |
| Finition du raccordement électrique (EF003961) | Raccordement par sertissage |
| Type de câble connectable (EF006816) | Câble rond |
| Matériau du corps isolant (EF007543) | Polyamide |
| Matériau du boîtier (EF001596) | Autre |
| Couleur du boîtier (EF000136) | Vert |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CONNECTEURS FR .pdf | 15 Mbytes |
|
| PHOENIX CONTACT-1840104-PCC 4/11-ST-7,62 | 143 Kbytes |
|
