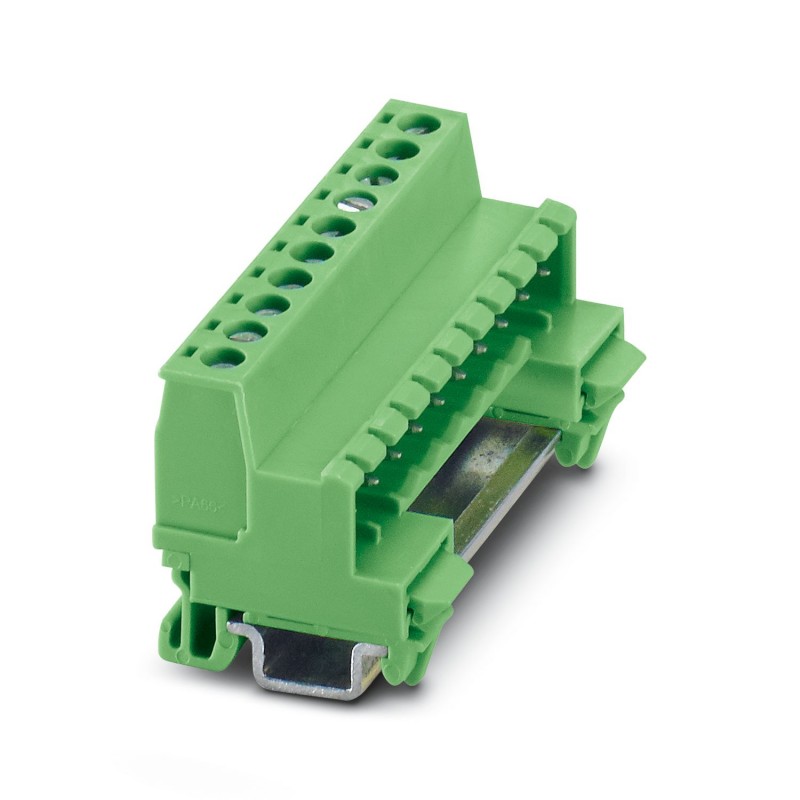

MSTBHK 2,5/10-G 1765085 PHOENIX CONTACT Connecteur sur le profilé
MSTBHK 2,5/10-G
1765085
PHOENIX_CONTACT
50
Connecteur sur le profilé
Connecteur de rail, section nominale : 2,5 mm², couleur : vert, courant nominal : 12 A, tension nominale (III/2) : 320 V, surface de contact : étain, type de contact : mâle, nombre de potentiels : 10, nombre de rangées : 1, nombre de pôles : 10, nombre de connexions : 10, famille d’articles : MSTBHK 2,5/.. -G, pas : 5 mm, type de connexion : Raccord à vis avec capsule de traction, forme de serrage à vis : L Fente longitudinale, montage : rail, sens de raccordement du conducteur/carte de circuit imprimé : 0 °, nombre de broches de soudure par potentiel : 1, système d’enfichage : COMBICON MSTB 2.5, serrure : sans, type de fixation : sans, type d’emballage : en boîte
Connecteur guide, section nominale : 2,5 mm2, couleur : vert, courant nominal : 12 A, tension de dimensionnement (III/2) : 320 V, surface de contact : Sn, type de connexion de contact : fiche, nombre de potentiels : 10, nombre de lignes : 1, nombre de pôles : 10, nombre de connexions : 10, série de produits : MSTBHK 2,5/.. -G, pas : 5 mm, type de connexion : Connexion vissée avec cage, forme de fixation de vis : L Fente longitudinale, direction de connexion conducteur/carte : 0°, nombre de broches de soudure par potentiel : 1, système de prise : COMBICON MSTB 2.5, verrouillage : aucun, type de fixation : aucun, type d’emballage : emballé dans un carton
Blocs de jonction > Bloc de jonction traversant
Connecteurs PCB
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1765085 |
|---|---|
| Unité de conditionnement | 50 pcs |
| Page catalogue | Page 358 (C-1-2013) |
| GTIN | 4017918031770 |
| Poids par pièce (hors emballage) | 0,019 KGM |
| Numéro du tarif douanier | 85366990 |
| Pays d'origine | DE (Allemagne) |
Généralités
| Famille d'articles | MSTBHK 2,5/..-G |
|---|---|
| Nombre de pôles | 10 |
| Type de raccordement | Raccordement vissé avec bague |
| Groupe d'isolant | I |
| Tension de choc assignée (III/3) | 4 kV |
| Tension de choc assignée (III/2) | 4 kV |
| Tension de choc assignée (II/2) | 4 kV |
| Tension de référence (III/3) | 250 V |
| Tension assignée (III/2) | 320 V |
| Tension assignée (II/2) | 630 V |
| Connexion selon la norme | EN-VDE |
| Intensité nominale IN | 12 A |
| Section nominale | 2,5 mm² |
| Courant de charge maximal | 12 A |
| Matériau isolant | PA |
| Classe d'inflammabilité selon UL 94 | V0 |
| Gabarit | A3 |
| Longueur à dénuder | 7 mm |
| Filetage vis | M3 |
| Couple de serrage min. | 0,5 Nm |
| Couple de serrage max. | 0,6 Nm |
Caractéristiques de raccordement
| Section de conducteur rigide min. | 0,2 mm² |
|---|---|
| Section de conducteur rigide max. | 2,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section de conducteur souple avec embout sans cône d'entrée isolant max. | 0,25 mm² |
| 2,5 mm² | |
| Section de conducteur souple avec embout et cône d'entrée isolant min. | 0,25 mm² |
| Section de conducteur souple avec embout et cône d'entrée isolant max. | 2,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 12 |
| 2 conducteurs rigides de même section min. | 0,2 mm² |
| 2 conducteurs rigides de même section max. | 1 mm² |
| 2 conducteurs souples de même section min. | 0,2 mm² |
| 2 conducteurs souples de même section max. | 1,5 mm² |
| 2 conducteurs souples de même section avec AEH sans cône d'entrée isolant min. | 0,25 mm² |
| 2 conducteurs souples de même section avec AEH sans cône d'entrée isolant max. | 1 mm² |
| 2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant min. | 0,5 mm² |
| 2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant max. | 1,5 mm² |
| AWG min. selon UL/CUL | 30 |
| AWG max. selon UL/CUL | 12 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440309eCl@ss 8.027141106eCl@ss 9.027141106
| Caractéristique | Valeur |
|---|---|
| Finition antidéflagrante 'Ex e' (EF008498) | Non |
| Nombre de pôles (EF001391) | 10 |
| Plaque de fermeture requise (EF002525) | Oui |
| Couleur (EF000007) | Vert |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CONNECTEURS FR .pdf | 15 Mbytes |
|
| PHOENIX CONTACT-1765085-MSTBHK 2,5/10-G | 145 Kbytes |
|
