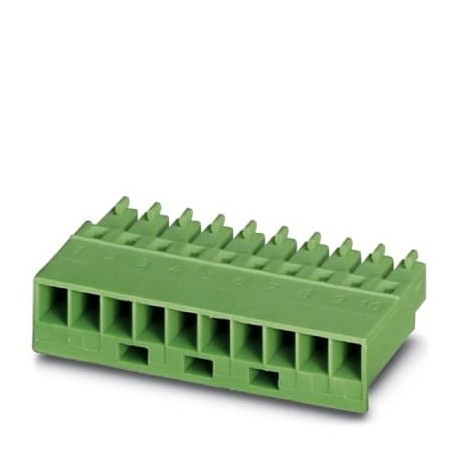

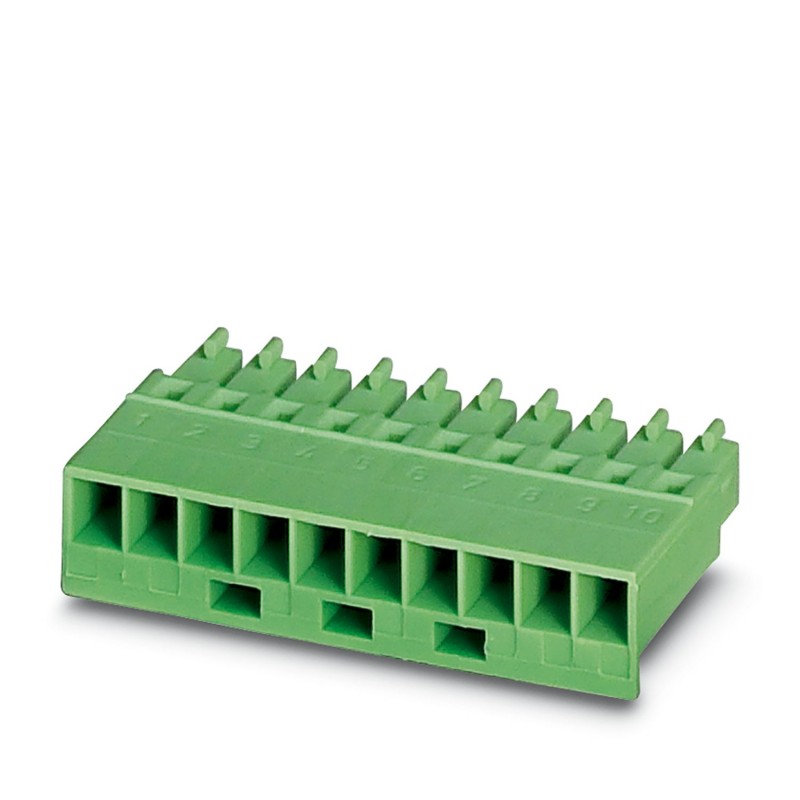

MCC 1/10-STZ-3,81 1852257 PHOENIX CONTACT Connecteur pour C.I.
MCC 1/10-STZ-3,81
1852257
PHOENIX_CONTACT
2000
Article à la demande, sans remboursement.
Connecteur pour C.I.
Connecteur pour carte de circuit imprimé, section nominale : 1 mm², couleur : vert, courant nominal : 8 A, tension nominale (III/2) : 160 V, type de contact : femelle, nombre de potentiels : 10, nombre de rangées : 1, nombre de pôles : 10, nombre de connexions : 10, famille d’articles : MCC 1/.. -STZ, pas : 3,81 mm, type de connexion : Connexion sertie, sens de connexion conducteur/carte de circuit imprimé : 0 °, système enfichable : COMBICON MC 1.5, verrouillage : sans, type de fixation : sans, type d’emballage : en boîte, contacts femelles sertis correspondants, avec indications concernant le courant [A] et la plage de section du conducteur [mm²] : 5A/MCC-MT 0,2-0,35 (1859988) ; 8A/MCC-MT 0,5-1,0 (1859991)
Connecteur PCB, section nominale : 1 mm2, couleur : vert, courant nominal : 8 A, tension nominale (III/2) : 160 V, type de connexion de contact : Prise, nombre de potentiels : 10, nombre de rangées : 1, nombre de positions : 10, nombre de connexions : 10, gamme de produits : MCC 1/.. -STZ, pas : 3,81 mm, méthode de connexion : Connexion sertie, direction de connexion conducteur/PCB : 0 °, système de branchage : COMBICON MC 1,5, verrouillage : sans, montage : sans, type d’emballage : emballé en carton, contacts de sertissage femelle correspondants avec courant [A] et plage de section conducteur [mm2] données : 5A/MCC-MT 0,2-0,35 (1859988) ; 8A/MCC-MT 0,5-1,0 (1859991)
Connecteurs > Connecteur de câble pour connecteur de circuit imprimé
Connecteurs PCB
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1852257 |
|---|---|
| Unité de conditionnement | 50 pcs |
| Quantité minimum de commande | 50 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 206 (C-1-2013) |
| GTIN | 4017918109080 |
| Poids par pièce (hors emballage) | 0,003 KGM |
| Numéro du tarif douanier | 85366990 |
| Pays d'origine | PL (Pologne) |
Généralités
| Famille d'articles | MCC 1/..-STZ |
|---|---|
| Nombre de pôles | 10 |
| Type de raccordement | raccordement serti |
| Groupe d'isolant | I |
| Tension de choc assignée (III/3) | 2,5 kV |
| Tension de choc assignée (III/2) | 2,5 kV |
| Tension de choc assignée (II/2) | 2,5 kV |
| Tension de référence (III/3) | 160 V |
| Tension assignée (III/2) | 160 V |
| Tension assignée (II/2) | 320 V |
| Connexion selon la norme | EN-VDE |
| Intensité nominale IN | 8 A |
| Section nominale | 1 mm² |
| Courant de charge maximal | 8 A |
| Matériau isolant | PA |
| Classe d'inflammabilité selon UL 94 | V0 |
Caractéristiques de raccordement
| Section de conducteur souple min. | 0,2 mm² |
|---|---|
| Section de conducteur souple max. | 1 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 18 |
| AWG min. selon UL/CUL | 20 |
| AWG max. selon UL/CUL | 18 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440309eCl@ss 8.027440309eCl@ss 9.027440309
| Caractéristique | Valeur |
|---|---|
| Type de raccordement (EF000064) | Autre |
| Finition des contacts (EF001587) | Jack |
| Nombre de pôles (EF001391) | 10 |
| Nombre de rangées de contacts à fiche (EF006935) | 1 |
| Dimension des contacts (EF007326) | 3.81 mm |
| Dimension des raccordements (EF006827) | 3.81 mm |
| Angle contact/raccordement conducteur (EF007546) | Autre |
| Courant assigné In (EF008250) | 8 A |
| Tension assignée (EF000228) | 160 V |
| Tension nominale de tenue aux chocs (EF002993) | 2.5 kV |
| Catégorie de surtension (EF006785) | III |
| Degré de pollution (EF006786) | 2 |
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 0.2 mm² |
| Finition du raccordement électrique (EF003961) | Raccordement par sertissage |
| Type de câble connectable (EF006816) | Câble rond |
| Matériau du corps isolant (EF007543) | Polyamide |
| Matériau du boîtier (EF001596) | Autre |
| Couleur du boîtier (EF000136) | Vert |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Température de fonctionnement (EF002393) | -40 °C |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CONNECTEURS FR .pdf | 15 Mbytes |
|
| PHOENIX CONTACT-1852257-MCC 1/10-STZ-3,81 | 139 Kbytes |
|
