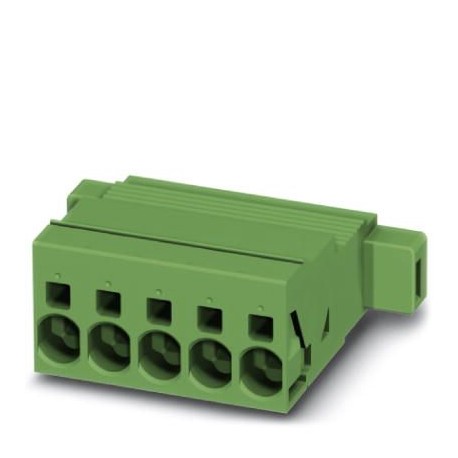

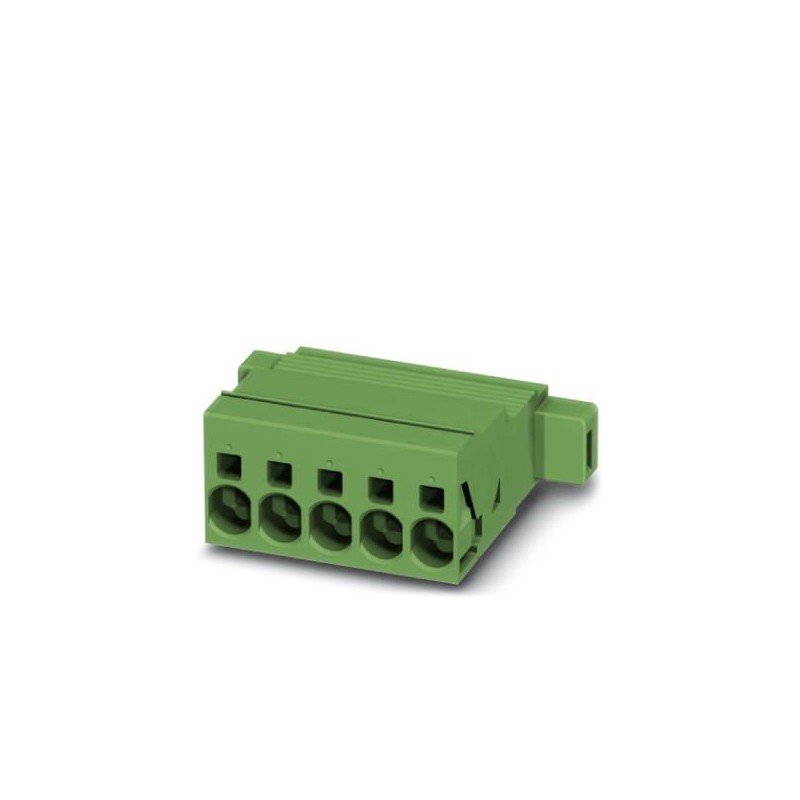

ISPC 5/ 4-STGF-7,62 1749227 PHOENIX CONTACT Elément enfichable, Intensité nominale: 41 A, Tension de référen..
ISPC 5/ 4-STGF-7,62
1749227
PHOENIX_CONTACT
50
Elément enfichable, Intensité nominale: 41 A, Tension de référence (III/2): 1000 V, Nbre. pôles: 4, Pas: 7,62 mm, Connectique: Raccordement à ressort Push-in, Coloris: vert, Surface des contacts: étain
Connecteurs PCB
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Dimensions
| Pas | 7,62 mm |
|---|---|
| Cote a | 22,86 mm |
Généralités
| Famille d'articles | ISPC 5/..-STGF |
|---|---|
| Groupe d'isolant | I |
| Tension de choc assignée (III/3) | 8 kV |
| Tension de choc assignée (III/2) | 8 kV |
| Tension de choc assignée (II/2) | 6 kV |
| Tension de référence (III/3) | 1000 V |
| Tension assignée (III/2) | 1000 V |
| Tension assignée (II/2) | 1000 V |
| Connexion selon la norme | EN-VDE |
| Intensité nominale IN | 41 A |
| Section nominale | 6 mm² |
| Courant de charge maximal | 41 A |
| Matériau isolant | PA |
| Classe d'inflammabilité selon UL 94 | V0 |
| Longueur à dénuder | 15 mm |
| Nombre de pôles | 4 |
Caractéristiques de raccordement
| Section de conducteur rigide min. | 0,2 mm² |
|---|---|
| Section de conducteur rigide max. | 10 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 6 mm² |
| Section de conducteur souple avec embout sans cône d'entrée isolant max. | 0,25 mm² |
| 6 mm² | |
| Section de conducteur souple avec embout et cône d'entrée isolant min. | 0,25 mm² |
| Section de conducteur souple avec embout et cône d'entrée isolant max. | 4 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 8 |
| 2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant min. | 0,25 mm² |
| 2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant max. | 1,5 mm² |
| AWG min. selon UL/CUL | 24 |
| AWG max. selon UL/CUL | 8 |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CONNECTEURS FR.pdf | 14 Mbytes |
|
| PHOENIX CONTACT-1749227-ISPC 5/ 4-STGF-7,62 | 140 Kbytes |
|
