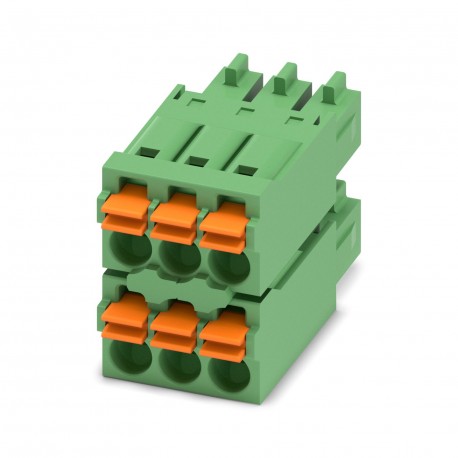

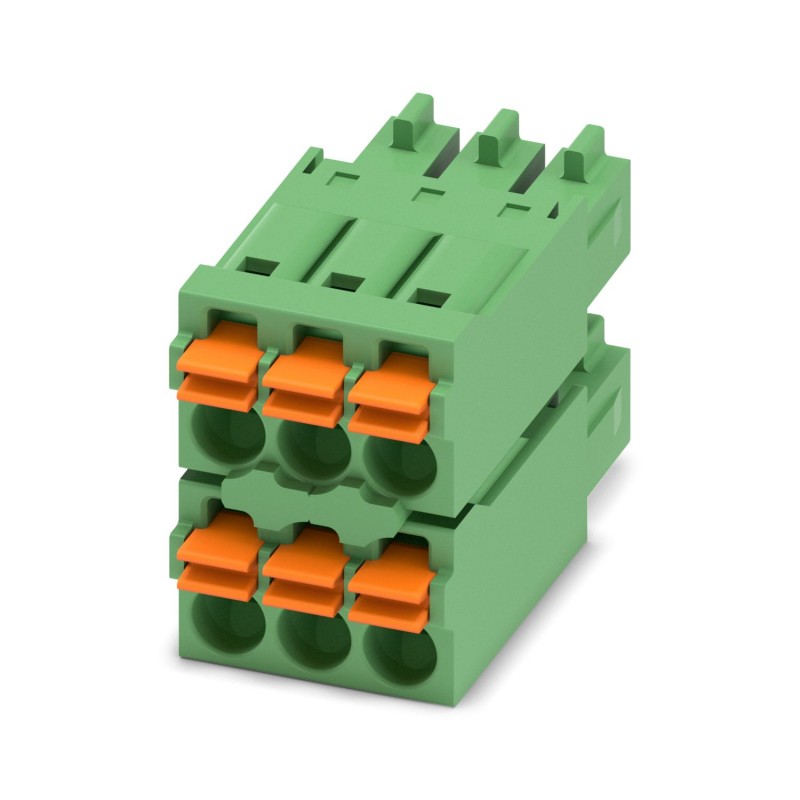

FMCD 1,5/ 3-ST-3,5 1738814 PHOENIX CONTACT Connecteur pour C.I.
FMCD 1,5/ 3-ST-3,5
1738814
PHOENIX_CONTACT
50
Connecteur pour C.I.
Connecteur pour carte de circuit imprimé, section nominale : 1,5 mm², couleur : vert, courant nominal : 8 A, tension nominale (III/2) : 160 V, surface de contact : étain, type de contact : femelle, nombre de potentiels : 6, nombre de rangées : 2, nombre de pôles : 3, nombre de connexions : 6, famille d’articles : FMCD 1,5/.. -ST, pas : 3,5 mm, type de connexion : Connexion à ressort enfichable, sens de connexion conducteur/carte de circuit imprimé : 0°, système enfichable : COMBICON MC 1.5, serrure : sans, type de fixation : sans, type d’emballage : en boîte
Connecteur PCB, section nominale : 1,5 mm2, couleur : vert, courant nominal : 8 A, tension de dimensionnement (III/2) : 160 V, surface de contact : Sn, type de connexion de contact : Femelle, nombre de potentiels : 6, nombre de rangées : 2, nombre de pôles : 3, nombre de connexions : 6, série de produits : FMCD 1,5/.. -ST, pas : 3,5 mm, type de connexion : Connexion à ressort poussoir, direction de connexion conducteur/carte : 0°, système de prise : COMBICON FMC 1.5 - MCDN 1.5, verrouillage : aucun, type de fixation : aucun, type d’emballage : emballé en carton
Connecteurs > Connecteur de câble pour connecteur de circuit imprimé
Connecteurs PCB
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1738814 |
|---|---|
| Unité de conditionnement | 50 pcs |
| Quantité minimum de commande | 50 pcs |
| Page catalogue | Page 201 (C-1-2013) |
| GTIN | 4046356295116 |
| Poids par pièce (hors emballage) | 0,003 KGM |
| Numéro du tarif douanier | 85366990 |
| Pays d'origine | DE (Allemagne) |
Propriétés de l'article
| Désignation abrégée | Connecteur pour C.I. |
|---|---|
| Système débrochable | MINI COMBICON |
| Type de contact | Connecteur femelle |
| Famille d'articles | FMCD 1,5/..-ST |
| Pas | 3,5 mm |
| Nombre de pôles | 3 |
| Type de raccordement | Raccordement à ressort Push-in |
| Verrouillage | sans |
| Nombre d'étages | 2 |
| Nombre de connexions | 6 |
| Nombre de potentiels | 6 |
Caractéristiques électriques principales
| Courant de référence | 8 A |
|---|---|
| Tension d'isolement assignée (III/2) | 160 V |
| Tension de choc assignée (III/2) | 2,5 kV |
Capacité de raccordement
| Section de conducteur rigide | 0,2 mm² ... 1,5 mm² |
|---|---|
| Section de conducteur souple | 0,2 mm² ... 1,5 mm² |
| Section de conducteur AWG / kcmil | 24 ... 16 |
| Section de conducteur souple avec embout, sans cône d'entrée isolant | 0,25 mm² ... 1,5 mm² |
| Section de conducteur souple avec embout et collier isolant | 0,25 mm² ... 0,75 mm² |
| Longueur à dénuder | 10 mm |
Indication de matériau - contact
| Remarque | Conforme à WEEE/RoHS, exempt de trichite suivant la norme CEI 60068-2-82/JEDEC JESD 201 |
|---|---|
| Matériau de contact | Alliage de Cu |
| Qualité de surface | étamé par trempage à chaud |
Indication de matériau - boîtier
| Matériau isolant | PA |
|---|---|
| Groupe d'isolant | I |
| IRC selon CEI 60112 | 600 |
| Classe d'inflammabilité selon UL 94 | V0 |
| Indice d'inflammabilité au fil incandescent GWFI selon EN 60695-2-12 | 850 |
| Température d'ignition au fil incandescent GWIT selon EN 60695-2-13 | 775 |
| Température des essais de pression à bille selon la norme EN 60695-10-2 | 125 °C |
Indications sur les matériaux - Elément d'actionnement
| Matériau isolant | PBT |
|---|---|
| IRC selon CEI 60112 | 600 |
| Classe d'inflammabilité selon UL 94 | V0 |
Dimensions du produit
| Longueur [ l ] | 22,9 mm |
|---|---|
| Largeur [ w ] | 11,25 mm |
| Hauteur [ h ] | 16 mm |
| Pas | 3,5 mm |
| Hauteur de montage (sans picot) | 16 mm |
| Cote a | 7 mm |
Indications de conditionnement
| Type de conditionnement | Emballé dans un carton |
|---|---|
| Unité d'emballage | 50 |
| Dénomination unités d'emballage | Quantité |
Distances dans l'air et lignes de fuite
| Groupe d'isolant | I |
|---|---|
| Tension d'isolement assignée (III/3) | 160 V |
| Tension d'isolement assignée (III/2) | 160 V |
| Tension d'isolement assignée (II/2) | 320 V |
| Tension de choc assignée (III/3) | 2,5 kV |
| Tension de choc assignée (III/2) | 2,5 kV |
| Tension de choc assignée (II/2) | 2,5 kV |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440309eCl@ss 8.027440309eCl@ss 9.027440309
| Caractéristique | Valeur |
|---|---|
| Type de raccordement (EF000064) | Autre |
| Finition des contacts (EF001587) | Jack |
| Nombre de pôles (EF001391) | 6 |
| Nombre de rangées de contacts à fiche (EF006935) | 2 |
| Dimension des contacts (EF007326) | 3.5 mm |
| Dimension des raccordements (EF006827) | 3.5 mm |
| Angle contact/raccordement conducteur (EF007546) | Autre |
| Courant assigné In (EF008250) | 8 A |
| Tension assignée (EF000228) | 160 V |
| Tension nominale de tenue aux chocs (EF002993) | 2.5 kV |
| Catégorie de surtension (EF006785) | III |
| Degré de pollution (EF006786) | 2 |
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 0.2 mm² |
| Section de conducteur connectable à fil fin avec embout de câble (EF007339) | 0.25 mm² |
| Section de conducteur connectable monofilaire (EF007337) | 0.2 mm² |
| Finition du raccordement électrique (EF003961) | Raccordement par borne à ressort |
| Type de câble connectable (EF006816) | Câble rond |
| Matériau du revêtement de contact (EF004020) | Étain |
| Matériau du contact (EF007544) | Cuivre |
| Matériau du corps isolant (EF007543) | Polyamide |
| Matériau du boîtier (EF001596) | Autre |
| Couleur du boîtier (EF000136) | Vert |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Température de fonctionnement (EF002393) | -40 °C |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CONNECTEURS FR .pdf | 15 Mbytes |
|
| PHOENIX CONTACT-1738814-FMCD 1,5/ 3-ST-3,5 | 127 Kbytes |
|
