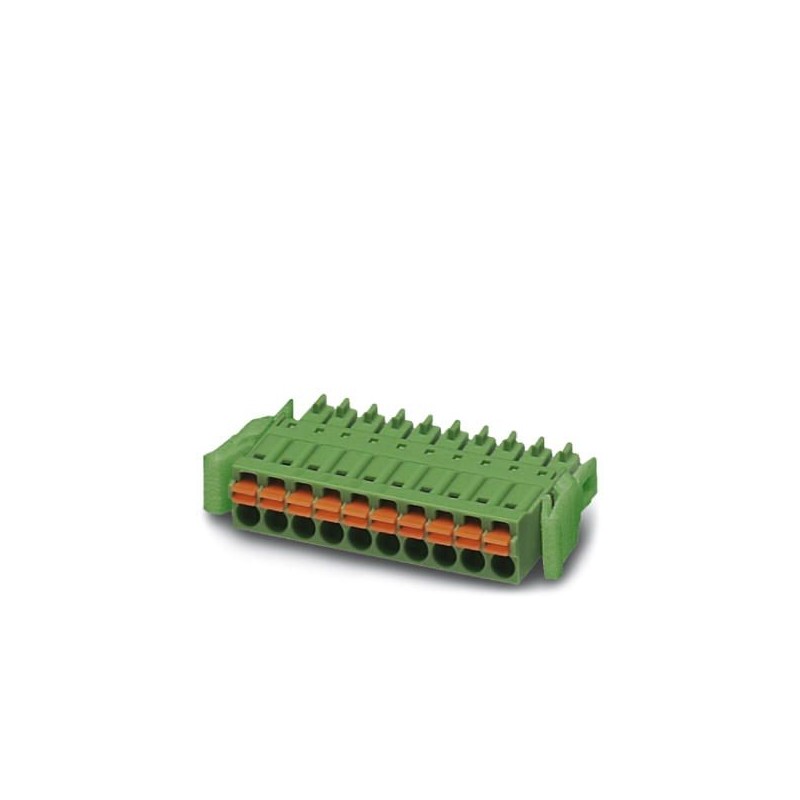

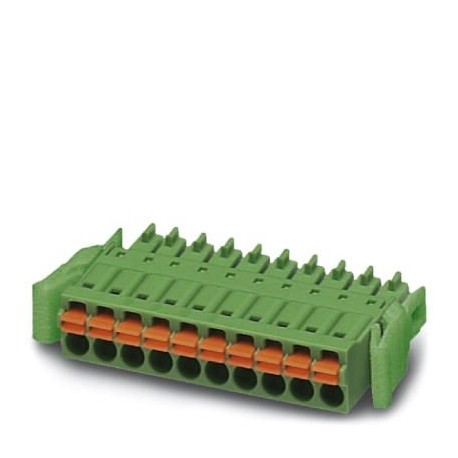

FMC 1,5/ 2-ST-3,5-RF 1952021 PHOENIX CONTACT Connecteur pour C.I.
FMC 1,5/ 2-ST-3,5-RF
1952021
PHOENIX_CONTACT
250
Connecteur pour C.I.
Connecteurs PCB
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1952021 |
|---|---|
| Unité de conditionnement | 250 pcs |
| Quantité minimum de commande | 250 pcs |
| Page catalogue | Page 201 (C-1-2013) |
| GTIN | 4017918942663 |
| Poids par pièce (hors emballage) | 0,002 KGM |
| Numéro du tarif douanier | 85366990 |
| Pays d'origine | DE (Allemagne) |
Propriétés de l'article
| Désignation abrégée | Connecteur pour C.I. |
|---|---|
| Système débrochable | MINI COMBICON |
| Type de contact | Connecteur femelle |
| Famille d'articles | FMC 1,5/..-ST-RF |
| Pas | 3,5 mm |
| Nombre de pôles | 2 |
| Type de raccordement | Raccordement à ressort Push-in |
| Verrouillage | Bride de verrouillage |
| Nombre d'étages | 1 |
| Nombre de connexions | 2 |
| Nombre de potentiels | 2 |
Caractéristiques électriques principales
| Courant de référence | 8 A |
|---|---|
| Tension d'isolement assignée (III/2) | 160 V |
| Tension de choc assignée (III/2) | 2,5 kV |
Capacité de raccordement
| Section de conducteur rigide | 0,2 mm² ... 1,5 mm² |
|---|---|
| Section de conducteur souple | 0,2 mm² ... 1,5 mm² |
| Section de conducteur AWG / kcmil | 24 ... 16 |
| Section de conducteur souple avec embout, sans cône d'entrée isolant | 0,25 mm² ... 1,5 mm² |
| Section de conducteur souple avec embout et collier isolant | 0,25 mm² ... 0,75 mm² |
| Longueur à dénuder | 10 mm |
Caractéristiques relatives aux embouts
| Pince à sertir recommandée | 1212034 CRIMPFOX 6 |
|---|---|
| Embouts sans collier isolant, selon DIN 46228‑1 | Section : 0,25 mm²; Longueur: 5 mm ... 7 mm |
| Section : 0,34 mm²; Longueur: 7 mm | |
| Section : 0,5 mm²; Longueur: 8 mm ... 10 mm | |
| Section : 0,75 mm²; Longueur: 8 mm ... 10 mm | |
| Section : 1 mm²; Longueur: 8 mm ... 10 mm | |
| Section : 1,5 mm²; Longueur: 10 mm | |
| Pince à sertir recommandée | 1212034 CRIMPFOX 6 |
| Embouts avec collier isolant, selon DIN 46228‑4 | Section : 0,14 mm²; Longueur: 8 mm |
| Section : 0,34 mm²; Longueur: 8 mm ... 10 mm | |
| Section : 0,5 mm²; Longueur: 8 mm ... 10 mm | |
| Section : 0,75 mm²; Longueur: 8 mm ... 10 mm | |
| Section : 0,75 mm²; Longueur: 10 mm |
Indication de matériau - contact
| Remarque | Conforme à WEEE/RoHS, exempt de trichite suivant la norme CEI 60068-2-82/JEDEC JESD 201 |
|---|---|
| Matériau de contact | Alliage de Cu |
| Qualité de surface | étamé par trempage à chaud |
| Surface métallique point de connexion (couche supérieure) | Etain (4 - 8 µm Sn) |
| Surface métallique zone de contact (couche supérieure) | Etain (4 - 8 µm Sn) |
Indication de matériau - boîtier
| Matériau isolant | PA |
|---|---|
| Groupe d'isolant | I |
| IRC selon CEI 60112 | 600 |
| Classe d'inflammabilité selon UL 94 | V0 |
| Indice d'inflammabilité au fil incandescent GWFI selon EN 60695-2-12 | 850 |
| Température d'ignition au fil incandescent GWIT selon EN 60695-2-13 | 775 |
| Température des essais de pression à bille selon la norme EN 60695-10-2 | 125 °C |
Indications sur les matériaux - Elément d'actionnement
| Matériau isolant | PBT |
|---|---|
| IRC selon CEI 60112 | 600 |
| Classe d'inflammabilité selon UL 94 | V0 |
Dimensions du produit
| Dessin coté | |
|---|---|
| Longueur [ l ] | 22,9 mm |
| Largeur [ w ] | 17,1 mm |
| Hauteur [ h ] | 7,8 mm |
| Pas | 3,5 mm |
| Hauteur de montage (sans picot) | 7,8 mm |
| Cote a | 3,5 mm |
Indications de conditionnement
| Type de conditionnement | Emballé dans un carton |
|---|---|
| Unité d'emballage | 250 |
| Dénomination unités d'emballage | Quantité |
Généralités concernant le produit
| Type de remarque | Information pour le fonctionnement |
|---|---|
| Remarque | Les connecteurs MINICONNEC sont des connecteurs sans puissance de commutation (COC), conformément à la norme DIN EN 61984. Quand ils sont utilisés correctement, ils ne doivent pas être enfichés ni déconnectés s'ils sont sous charge ou sous tension. |
| Type de remarque | Information pour le fonctionnement |
| Remarque | Les connecteurs MINICONNEC sont des connecteurs sans puissance de commutation (COC), conformément à la norme DIN EN 61984. Quand ils sont utilisés correctement, ils ne doivent pas être enfichés ni déconnectés s'ils sont sous charge ou sous tension. |
Conditions d'environnement
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
|---|---|
| Température ambiante (montage) | -5 °C ... 100 °C |
| Température ambiante (fonctionnement) | -40 °C (en fonction de la courbe de derating) |
Raccordement et méthode de connexion
| Test de raccordement du conducteur | L'extrémité isolée du câble le plus épais glisse complètement et sans forcer dans l'ouverture du point de connexion. |
|---|---|
| Résultat du test | Test réussi |
| Test - Connexions/Déconnexions répétées | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Test réussi | |
| Test - Recherche de dommages et de descellements | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Test réussi |
Contrôle de la traction
| Contrôle de la traction | DIN EN 60999-1 (VDE 0609-1):2000-12 |
|---|---|
| Test réussi | |
| Section de conducteur / type de conducteur / force de retrait | 0,2 mm² / rigide / > 10 N |
| 0,2 mm² / souple / > 10 N | |
| 1,5 mm² / rigide / > 40 N | |
| 1,5 mm² / souple / > 40 N |
Essais mécaniques selon les normes
| Contrôle visuel | Test réussi DIN EN 60512-1-1:2003-01 |
|---|---|
| Contrôle de la cote | Test réussi DIN EN 60512-1-2:2003-01 |
| Résistance des inscriptions | Test réussi DIN EN 60068-2-70:1996-07 |
| Résultat | Test réussi |
| Spécification de contrôle | DIN EN 60512-13-2:2006-11 |
| Nombre de cycles | 25 |
| Force d'enfichage par pôle env. | 5 N |
| Force de retrait par pôle env. | 4 N |
| Polarisation et détrompage | Test réussi DIN EN 60512-13-5:2006-11 |
Distances dans l'air et lignes de fuite
| Groupe d'isolant | I |
|---|---|
| Tension d'isolement assignée (III/3) | 160 V |
| Tension d'isolement assignée (III/2) | 160 V |
| Tension d'isolement assignée (II/2) | 320 V |
| Tension de choc assignée (III/3) | 2,5 kV |
| Tension de choc assignée (III/2) | 2,5 kV |
| Tension de choc assignée (II/2) | 2,5 kV |
Cycles de température
| Spécification de contrôle | DIN EN 60999-1 (VDE 0609-1):2000-12 |
|---|---|
| Courant d'essai (section minimale) | 5 A AC |
| Courant d'essai (section maximale) | 8 A AC |
| Cycles de température | 192 |
Contrôles mécaniques (A)
| Force d'enfichage par pôle env. | 5 N |
|---|---|
| Force de retrait par pôle env. | 4 N |
| Caractère unique requis lors de l'enfichage >20 N | Test réussi |
Contrôles de durée de vie (B)
| Spécification de contrôle | DIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12 |
|---|---|
| Résistance de passage R1 | 2,7 mΩ |
| Nombre de cycles d'enfichage | 25 |
| Résistance de passage R2 | 2,8 mΩ |
| Tension de tenue aux chocs au niveau de la mer | 2,95 kV |
| Tension de tenue aux courants alternatifs | 1,39 kV |
| Résistance d'isolement pôles voisins | > 4 TΩ |
Contrôles climatique (D)
| Spécification de contrôle | DIN EN ISO 6988:1997-03 |
|---|---|
| Sensibilité au froid | -40 °C/2 h |
| Sensibilité à la chaleur | 100 °C/168 h |
| Sensibilité à la corrosion | 0,2 dm3SO2sur 300 dm3/40 °C/1 cycle |
| Tension de tenue aux chocs au niveau de la mer | 2,95 kV |
| Tension de tenue aux courants alternatifs | 1,39 kV |
Contrôles d'environnement et de durée de vie (E)
| Spécification de contrôle | DIN EN 61984 (VDE 0627):2009-11 |
|---|---|
| Résultat degré de protection code IP | Protection contre les contacts avec les doigts avec doigt d'épreuve IP20 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440309eCl@ss 8.027440309eCl@ss 9.027440309
