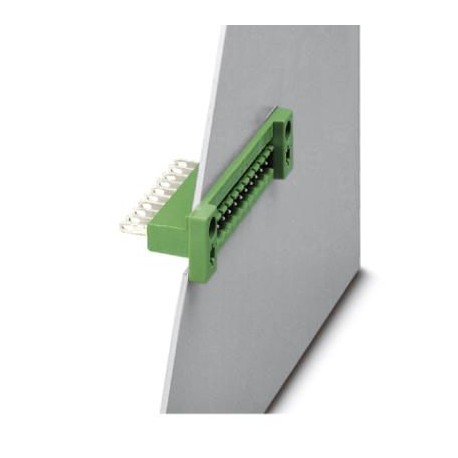

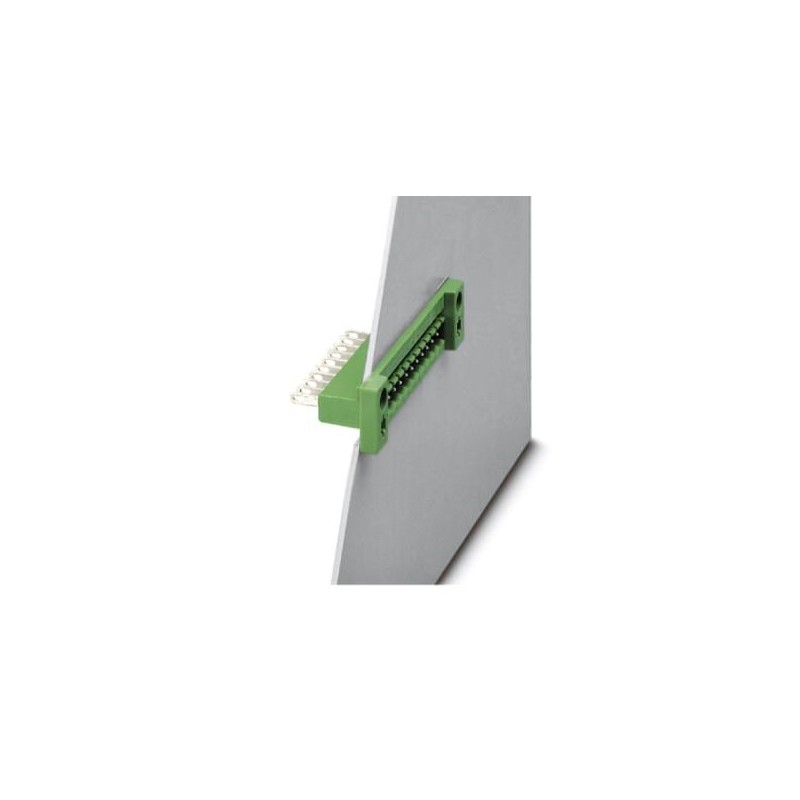

DFK-MSTB 2,5/ 7-G 0707154 PHOENIX CONTACT Elément enfichable, Intensité nominale: 12 A, Tension de référence..
DFK-MSTB 2,5/ 7-G
0707154
PHOENIX_CONTACT
50
Elément enfichable, Intensité nominale: 12 A, Tension de référence (III/2): 320 V, Nbre. pôles: 7, Pas: 5 mm, Connectique: Connexion à souder/à languettes pour clips, Coloris: vert, Surface des contacts: étain, Montage: Montage direct, L'accessoire, réf. 5030172, est utilisable uniquement en association avec MSTB 2,5/...ST et MSTBT 2,5/...ST.
Boîtier mural, section nominale : 2,5 mm², couleur : vert, courant nominal : 12 A, tension nominale (III/2) : 320 V, surface de contact : étain, type de contact : mâle, nombre de potentiels : 7, nombre de rangées : 1, nombre de pôles : 7, nombre de connexions : 7, famille d’articles : DFK-MSTB 2,5/.. -G, pas : 5 mm, type de raccordement : Connexion à souder/à plat, montage : Montage direct, disposition des broches : disposition linéaire des broches, longueur des broches [P] : 9,3 mm, nombre de broches à souder par potentiel : 1, système enfichable : COMBICON MSTB 2.5, Orientation de la face enfichable : standard, serrure : sans, type de fixation : sans, type d’emballage : emballé dans une boîte, l’accessoire avec le code 5030172 n’est utilisable qu’en combinaison avec MSTB 2.5/... ST et MSTBT 2.5/... ST.
Connecteurs > Connecteur de circuit imprimé
Connecteurs PCB
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Dimensions
| Pas | 5,00 mm |
|---|---|
| Cote a | 30 mm |
Généralités
| Famille d'articles | DFK-MSTB 2,5/..-G |
|---|---|
| Groupe d'isolant | I |
| Tension de choc assignée (III/3) | 4 kV |
| Tension de choc assignée (III/2) | 4 kV |
| Tension de choc assignée (II/2) | 4 kV |
| Tension de référence (III/3) | 320 V |
| Tension assignée (III/2) | 320 V |
| Tension assignée (II/2) | 630 V |
| Connexion selon la norme | EN-VDE |
| Intensité nominale IN | 12 A |
| Section nominale | 2,5 mm² |
| Courant de charge maximal | 12 A |
| Matériau isolant | PA |
| Classe d'inflammabilité selon UL 94 | V2 |
| Nombre de pôles | 7 |
Caractéristiques de raccordement
| Section de conducteur rigide min. | 0,2 mm² |
|---|---|
| Section de conducteur rigide max. | 2,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 12 |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CONNECTEURS FR .pdf | 15 Mbytes |
|
| PHOENIX CONTACT-0707154-DFK-MSTB 2,5/ 7-G | 135 Kbytes |
|
