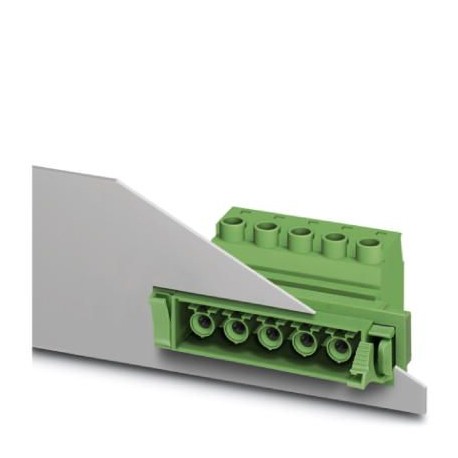

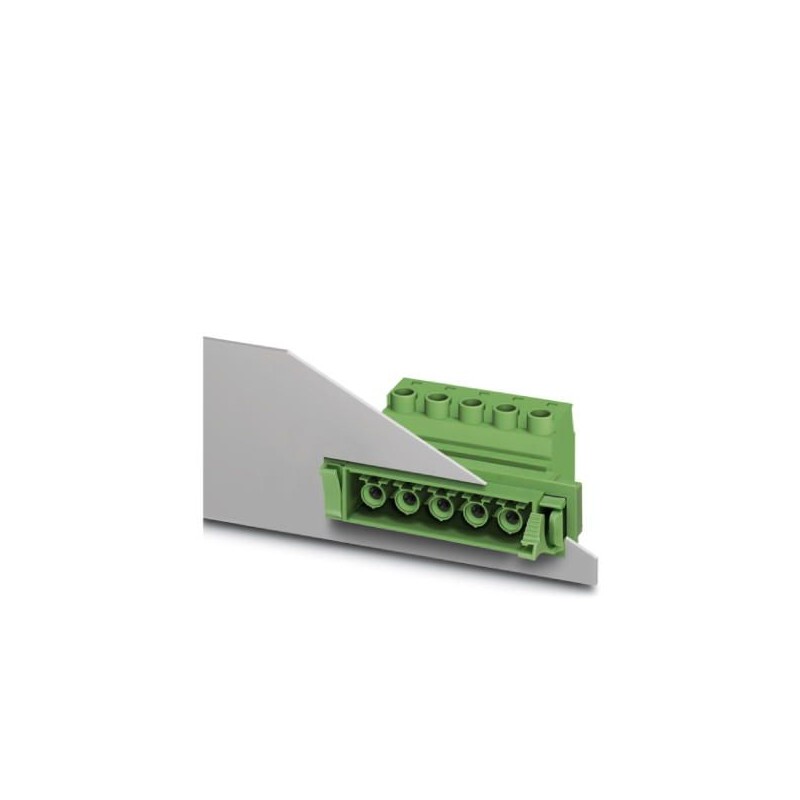

DFK-IPC 16/ 2-ST-10,16 1703690 PHOENIX CONTACT Connecteur de traversée
DFK-IPC 16/ 2-ST-10,16
1703690
PHOENIX_CONTACT
10
Connecteur de traversée
Blocs de jonction > Borne traversante
Connecteurs PCB
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 1703690 |
|---|---|
| Unité de conditionnement | 10 pcs |
| Quantité minimum de commande | 10 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 584 (C-1-2013) |
| GTIN | 4017918994532 |
| Poids par pièce (hors emballage) | 0,021 KGM |
| Numéro du tarif douanier | 85366990 |
| Pays d'origine | PL (Pologne) |
Propriétés de l'article
| Désignation abrégée | Connecteur de traversée |
|---|---|
| Système débrochable | POWER COMBICON 16 |
| Type de contact | Connecteur femelle |
| Famille d'articles | DFK-IPC 16/..-ST |
| Pas | 10,16 mm |
| Nombre de pôles | 2 |
| Type de raccordement | Raccordement vissé avec bague |
| Forme d'entraînement de la tête de vis | Fente longitudinale |
| Filetage vis | M4 |
| Verrouillage | sans |
| Nombre d'étages | 1 |
| Nombre de connexions | 2 |
| Nombre de potentiels | 2 |
Caractéristiques électriques principales
| Courant de référence | 76 A |
|---|---|
| Tension d'isolement assignée (III/2) | 1000 V |
| Tension de choc assignée (III/2) | 8 kV |
Capacité de raccordement
| Section de conducteur rigide | 0,75 mm² ... 16 mm² |
|---|---|
| Section de conducteur souple | 0,75 mm² ... 16 mm² |
| Section de conducteur AWG / kcmil | 18 ... 6 |
| Section de conducteur souple avec embout, sans cône d'entrée isolant | 0,5 mm² ... 16 mm² |
| Section de conducteur souple avec embout et collier isolant | 0,5 mm² ... 16 mm² |
| 2 conducteurs rigides de même section | 0,75 mm² ... 6 mm² |
| 2 conducteurs souples de même section | 0,75 mm² ... 6 mm² |
| 2 conducteurs souples de même section avec AEH sans cône d'entrée isolant | 0,5 mm² ... 4 mm² |
| 2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant | 0,5 mm² ... 6 mm² |
| Longueur à dénuder | 12 mm |
| Couple de serrage | 1,7 Nm ... 1,8 Nm |
Indication de matériau - contact
| Remarque | Conforme à WEEE/RoHS, exempt de trichite suivant la norme CEI 60068-2-82/JEDEC JESD 201 |
|---|---|
| Matériau de contact | Alliage de Cu |
| Qualité de surface | plaquage argent galvanique |
| Surface métallique point de connexion (couche supérieure) | Argent (4 - 8 µm Ag) |
| Surface métallique zone de contact (couche supérieure) | Argent (4 - 8 µm Ag) |
Indication de matériau - boîtier
| Matériau isolant | PA |
|---|---|
| Groupe d'isolant | I |
| IRC selon CEI 60112 | 600 |
| Classe d'inflammabilité selon UL 94 | V0 |
| Indice d'inflammabilité au fil incandescent GWFI selon EN 60695-2-12 | 850 |
| Température d'ignition au fil incandescent GWIT selon EN 60695-2-13 | 775 |
| Température des essais de pression à bille selon la norme EN 60695-10-2 | 125 °C |
Dimensions du produit
| Dessin coté | |
|---|---|
| Longueur [ l ] | 56,4 mm |
| Largeur [ w ] | 44,44 mm |
| Hauteur [ h ] | 32,05 mm |
| Pas | 10,16 mm |
| Cote a | 10,16 mm |
Indications de conditionnement
| Type de conditionnement | Emballé dans un carton |
|---|---|
| Unité d'emballage | 10 |
| Dénomination unités d'emballage | Quantité |
| Type de reconditionnement | Carton |
Conditions d'environnement
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
|---|---|
| Température ambiante (montage) | -5 °C ... 100 °C |
| Température ambiante (fonctionnement) | -40 °C |
Raccordement et méthode de connexion
| Test de raccordement du conducteur | L'extrémité isolée du câble le plus épais glisse complètement et sans forcer dans l'ouverture du point de connexion. |
|---|---|
| Résultat du test | Test réussi |
| Test - Connexions/Déconnexions répétées | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Test réussi | |
| Test - Recherche de dommages et de descellements | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Test réussi |
Contrôle de la traction
| Contrôle de la traction | DIN EN 60999-1 (VDE 0609-1):2000-12 |
|---|---|
| Test réussi | |
| Section de conducteur / type de conducteur / force de retrait | 0,75 mm² / rigide / > 30 N |
| 0,75 mm² / souple / > 30 N | |
| 16 mm² / rigide / > 100 N | |
| 16 mm² / souple / > 100 N |
Essais mécaniques selon les normes
| Contrôle visuel | Test réussi DIN EN 60512-1-1:2003-01 |
|---|---|
| Contrôle de la cote | Test réussi DIN EN 60512-1-2:2003-01 |
| Résistance des inscriptions | Test réussi DIN EN 60068-2-70:1996-07 |
| Résultat | Test réussi |
| Spécification de contrôle | DIN EN 60512-13-2:2006-11 |
| Nombre de cycles | 50 |
| Force d'enfichage par pôle env. | 10 N |
| Force de retrait par pôle env. | 8 N |
| Polarisation et détrompage | Test réussi DIN EN 60512-13-5:2006-11 |
| Résultat | Test réussi |
| Spécification de contrôle | DIN EN 60512-15-1:2009-03 |
| Force d'essai par pôle | 48 N |
Distances dans l'air et lignes de fuite
| Spécification de contrôle | DIN EN 60664-1 (VDE 0110-1):2008-01 |
|---|---|
| Groupe d'isolant | I |
| Tension | 1000 V |
| Tension d'isolement assignée (III/3) | 1000 V |
| Tension d'isolement assignée (III/2) | 1000 V |
| Tension d'isolement assignée (II/2) | 1000 V |
| Tension de choc assignée (III/3) | 8 kV |
| Tension de choc assignée (III/2) | 8 kV |
| Tension de choc assignée (II/2) | 6 kV |
Cycles de température
| Spécification de contrôle | DIN EN 60999-1 (VDE 0609-1):2000-12 |
|---|---|
| Courant d'essai (section minimale) | 9 A DC |
| Courant d'essai (section maximale) | 76 A DC |
| Cycles de température | 192 |
Contrôles mécaniques (A)
| Force d'enfichage par pôle env. | 10 N |
|---|---|
| Force de retrait par pôle env. | 8 N |
| Caractère unique requis lors de l'enfichage >20 N | Test réussi |
| Porte-contacts utilisé exigence >20 N | Test réussi |
Contrôles de durée de vie (B)
| Spécification de contrôle | DIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12 |
|---|---|
| Résistance de passage R1 | 0,35 mΩ |
| Nombre de cycles d'enfichage | 50 |
| Résistance de passage R2 | 0,34 mΩ |
| Tension de tenue aux chocs au niveau de la mer | 9,8 kV |
| Tension de tenue aux courants alternatifs | 4,26 kV |
| Résistance d'isolement pôles voisins | 6 TΩ |
Contrôles climatique (D)
| Spécification de contrôle | DIN EN ISO 6988:1997-03 |
|---|---|
| Sensibilité au froid | -40 °C/2 h |
| Sensibilité à la chaleur | 100 °C/168 h |
| Sensibilité à la corrosion | 0,2 dm3SO2sur 300 dm3/40 °C/1 cycle |
| Tension de tenue aux chocs au niveau de la mer | 9,8 kV |
| Tension de tenue aux courants alternatifs | 4,26 kV |
Contrôles d'environnement et de durée de vie (E)
| Spécification de contrôle | DIN EN 61984 (VDE 0627):2009-11 |
|---|---|
| Résultat degré de protection code IP | Protection contre les contacts avec les doigts avec doigt d'épreuve IP20 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141134eCl@ss 8.027440309eCl@ss 9.027440309
