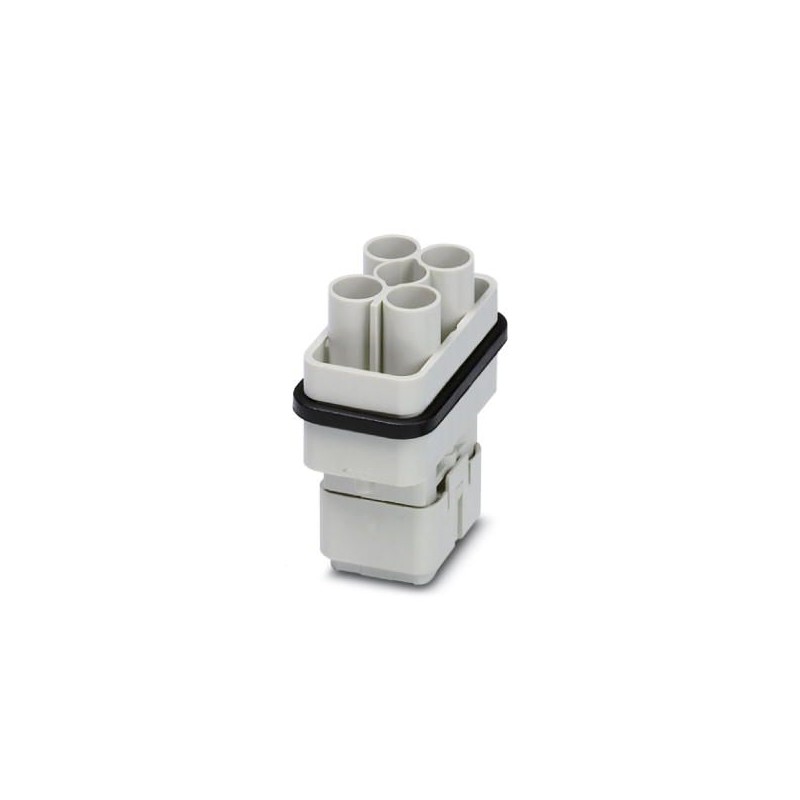

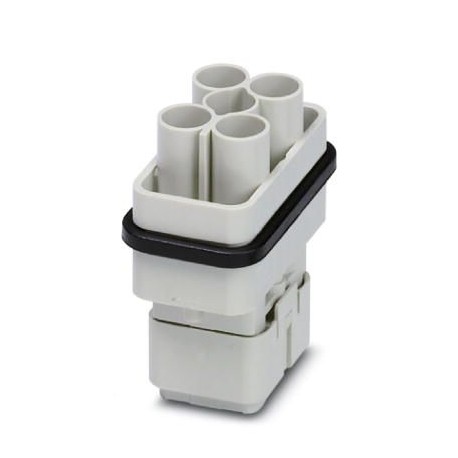

HC-COM- 4/2-ESTC 1408504 PHOENIX CONTACT Eléments de contact
HC-COM- 4/2-ESTC
1408504
PHOENIX_CONTACT
2
Eléments de contact
Connecteurs > Bloc de contacts
Connecteurs industriels
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 1408504 |
|---|---|
| Unité de conditionnement | 2 pcs |
| Quantité minimum de commande | 2 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 649 (C-2-2017) |
| GTIN | 4046356618212 |
| Poids par pièce (hors emballage) | 0,021 KGM |
| Numéro du tarif douanier | 85366990 |
| Pays d'origine | CN (Chine) |
Généralités
| Remarque | Pour contacts à sertir CK4,0-ED..(circuit de puissance), CK1,6-ED... (circuit de commande) |
|---|---|
| Mode de raccordement | Raccordement serti (Contacts de signalisation) |
| Raccordement serti (Contacts de puissance) | |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Nombre de pôles | 4+2+PE |
| Nombre de contacts de puissance | 4 |
| Nombre de contacts de commande | 2 |
| Cycles d'enfichage | ≥ 500 |
| Taille | COM |
| Numérotation des contacts | 1 - 4 |
| Section raccordable | 0,14 mm² ... 2,5 mm² (Contacts de commande) |
| 1,5 mm² ... 6 mm² (Contacts de puissance) | |
| Section raccordable AWG | 16 ... 10 (Contacts de puissance) |
| 26 ... 14 (Contacts de commande) | |
| Longueur de gaine à dénuder de chaque fil | 9 mm (Circuit de puissance 1,5 mm² ... 2,5 mm²) |
| 9,6 mm (Circuit de puissance 4 mm² - 6 mm²) | |
| 8 mm (Circuit de commande) | |
| 6 mm (Circuit de commande 2,5 mm²) | |
| Conseils pour le montage | L'utilisation conforme à la destination prévoit le montage dans un boîtier avec l'indice de protection IP54 ou plus élevé. |
Conditions ambiantes
| Température ambiante (fonctionnement) | -40 °C ... 100 °C (y compris l'échauffement des contacts) |
|---|
Indications concernant les matériaux
| Matériau du joint | NBR |
|---|---|
| Matériau de contact | Alliage de cuivre |
| Matériau de surface du contact | Ag (alternative Au) |
| Matériau surface de contact, contact de puissance | Ag |
| Matériau surface de contact, contact de commande | Ag (alternative Au) |
| Matériau de porte-contacts | PC |
Caractéristiques électriques
| Contacts de puissance de la tension de référence | 400/690 V |
|---|---|
| Tension de référence (III/3) | 250 V (Contacts de commande) |
| 400 V (Contacts de puissance phase-terre) | |
| 690 V (Contacts de puissance phase-phase) | |
| Tension de choc assignée | 6 kV (Contacts de puissance phase-phase) |
| 4 kV (Contacts de commande) | |
| Courant de référence | 40 A (Contacts de puissance) |
| 10 A (Contacts de commande) |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.027140816eCl@ss 4.127140816eCl@ss 5.027143424eCl@ss 5.127261200eCl@ss 6.027261200eCl@ss 7.027440205eCl@ss 8.027440205eCl@ss 9.027440205
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1408504-HC-COM- 4/2-ESTC | 129 Kbytes |
|
