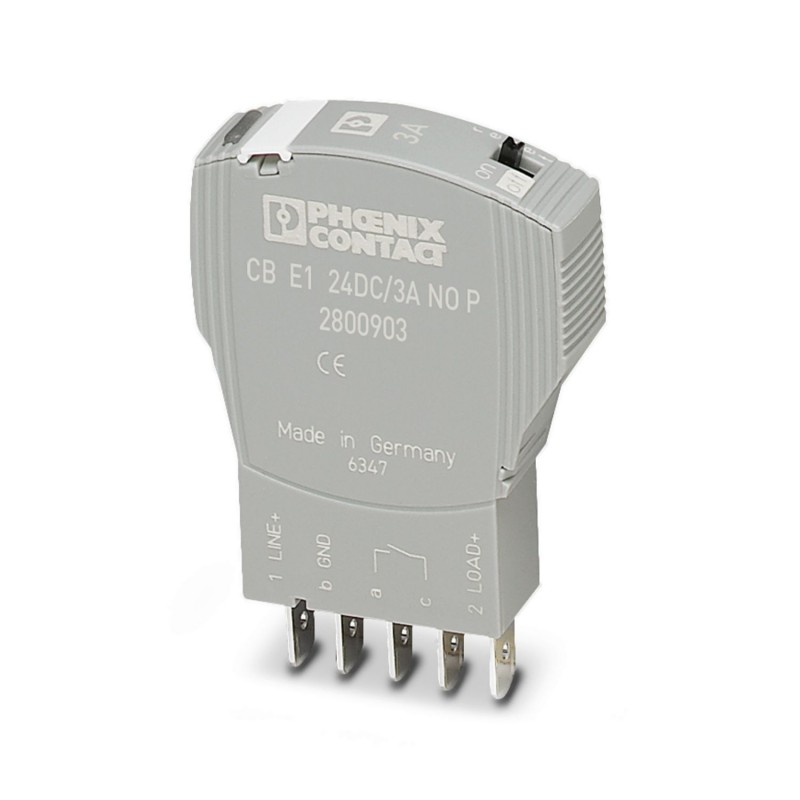

CB E1 24DC/3A NO P 2800903 PHOENIX CONTACT Disjoncteur de protection d'appareils électronique
CB E1 24DC/3A NO P
2800903
PHOENIX_CONTACT
Disjoncteur de protection d'appareils électronique
Interruption. Protec. Electronique, 1 pôle, limiteur de courant actif, 1 contact NO, connecteur pour élément de base.
Disjoncteur électronique de protection d'appareils, 1 pôle, limitation de courant active, 1 contact de fermeture, connecteur mâle pour élément de base.
Appareils de protection des installations, des équipements et des personnes > Disjoncteur d'appareillage
Protection surtensions
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲| Généralités | En cas de montage en série sans refroidissement par convection, l'intensité nominale de l'appareil ne doit pas dépasser 80 % maximum en raison de l'influence thermique en service continu (durée d'enclenchement de 100 %). Dans les installations ou machines, des précautions particulières doivent être prises afin d'éviter tout redémarrage des éléments (p. ex. utilisation d'un API de sécurité). Le montage en parallèle de plusieurs disjoncteurs n'est pas autorisé. |
| Type de produit | Disjoncteur de protection d'appareils, électronique |
| Gamme de produits | CB E |
| Type | Connecteur mâle |
| Nombre de pôles | 1 |
| Nombre de voies | 1 |
| État de la gestion des données | |
| Révision de l'article | 03 |
| Propriétés d'isolation | |
| Degré de pollution | 2 |
| Généralités | |
| Tension de service | 24 V DC |
| 18 V DC ... 30 V DC | |
| Intensité nominale IN | 3 A |
| Tension de tenue aux chocs assignée | 0,5 kV |
| Mode de déclenchement | E (électronique) |
| Fusible requis en amont | pas nécessaire, élément Fail-Safe intégré |
| Rigidité diélectrique | max. 30 V DC (Circuit de charge) |
| Limitation de courant active | typ. 1,25 x IN |
| Fusible | électronique |
| Courant de repos I0 | typ. 8 mA (à l'état actif) |
| typ. 17 mA (avec sortie de signalisation) | |
| Puissance dissipée | 0,77 W (en régime nominal) |
| Derating de température | 3 A (à 50 °C) |
| MTBF (IEC 61709, SN 29500) | 8320000 h (à 25 °C avec 80 % de charge) |
| 7410000 h (à 40 °C avec 80 % de charge) | |
| Chute de tension | 120 mV (pour IN) |
| Elément Fail Safe | 6 A DC |
| Circuit de charge | |
| Temps de coupure | 300 ms (voir courbe caractéristique de temps/courant) |
| Arrêt en cas de sous-tension | < 14 V (typ. ARRÊT) |
| > 17 V (typ. MARCHE) | |
| Charge capacitive max. | 20000 µF |
| Temporisation à l'enclenchement | typ. 2 ms |
| Contact auxiliaire | |
| Type de contact | Contact de signalisation indépendant du potentiel |
| Tension de service minimale UminDC | 10 V DC |
| Tension de service maximale UmaxDC | 30 V DC |
| Courant de service minimal Imin | 10 mA |
| Courant de service maximal Imax | 0,5 A |
| Type de raccordement | enfichable |
| Dessin coté |  |
| Largeur | 12,3 mm |
| Hauteur | 45 mm |
| Profondeur | 52 mm |
| Largeur module complet | 12,3 mm |
| Hauteur module complet | 90 mm |
| Profondeur module complet | 77,3 mm |
| Couleur | gris (RAL 7042) |
| noir (RAL 9005) | |
| Classe d'inflammabilité selon UL 94 | V-0 |
| Conditions ambiantes | |
| Indice de protection | IP30 (Zone de manœuvre) |
| Température ambiante (fonctionnement) | -25 °C ... 50 °C (pas de condensation) |
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
| Test hygrométrique | 96 h, 95 % RH, 40 °C |
| Vibration (fonctionnement) | 3g (selon CEI 60068-2-6, test Fc) |
| Homologation UL | |
| Repérage | UL Listed UL 508 |
| UL Recognized UL 2367 | |
| Homologation construction navale | |
| Repérage | DNV GL |
| Désignation de la norme | EMV |
| Normes/prescriptions | EN 61000-6-3 |
| Remarque | Emission de bruit |
| Désignation de la norme | EMV |
| Normes/prescriptions | EN 61000-6-2 |
| Remarque | Immunité |
| Type de montage | sur embase |
| Caractéristique | Valeur |
|---|---|
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | Autre |
| Nombre de pôles (EF001391) | 1 |
| Type de construction (EF000767) | Prise |
| Largeur (EF000008) | 12.3 mm |
| Hauteur (EF000040) | 45 mm |
| Profondeur (EF000049) | 52 mm |
| Type de montage (EF000003) | Autre |
| Tension de fonctionnement (EF000111) | 30 V |
| Courant nominal (EF000001) | 3 A |
| Limitation de l'intensité active x IN (EF011922) | 1.25 |
| Type de fusible (EF011923) | Électronique |
| Élément de basculement (EF011924) | 6.3 A |
| Temps de désactivation (EF011925) | 0.3 ms |
| Charge capacitive maximale (EF011926) | 0.02 µF |
| Avec contact de signalisation à distance (EF000422) | Non |
| Température ambiante en fonctionnement (EF007515) | -25 °C |
