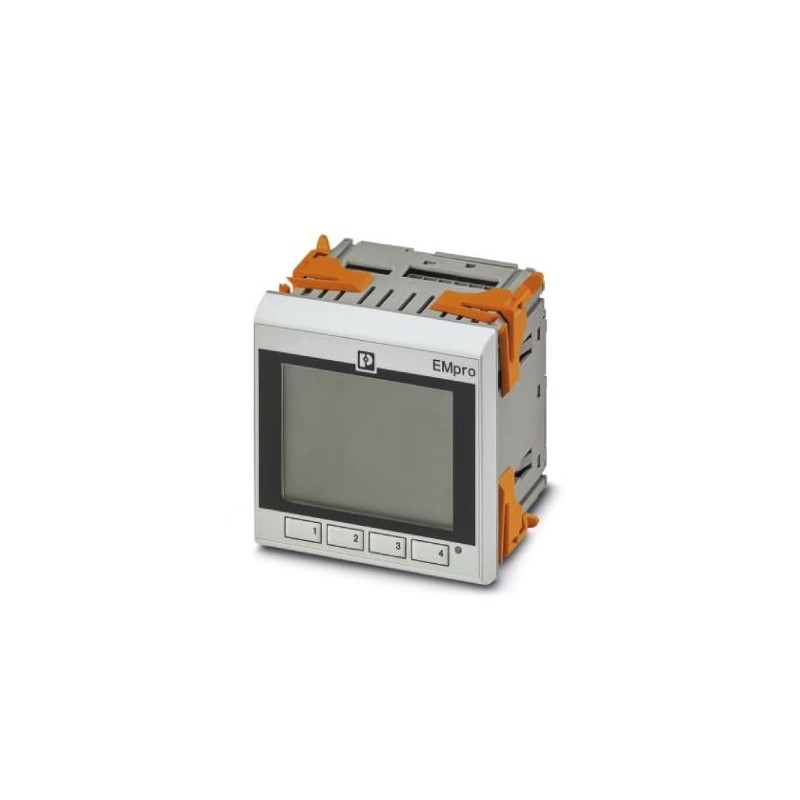

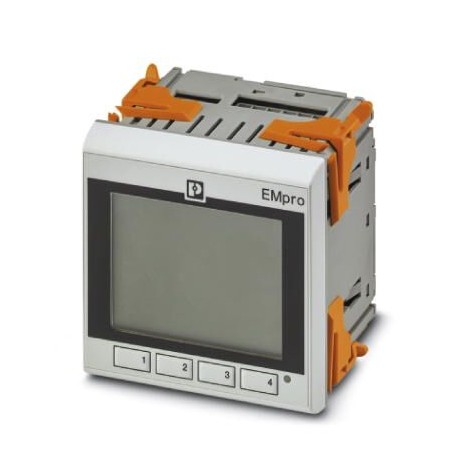

EEM-MA770-R 2907944 PHOENIX CONTACT Appareil de mesure multifonction avec interface Modbus RTU/TCP intégrée ..
EEM-MA770-R
2907944
PHOENIX_CONTACT
Appareil de mesure multifonction avec interface Modbus RTU/TCP intégrée pour la mesure des paramètres électriques dans des installations à basse tension jusqu'à 690 V.
Compteur d’énergie multifonctionnel avec interface Modbus RTU/TCP intégrée pour la mesure des paramètres électriques dans les installations basse tension jusqu’à 690 V.
Appareillage modulaire monté en face avant d'enveloppe > Appareil de mesure combiné
Interface
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2907944 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 202 (C-5-2019) |
| GTIN | 4055626261089 |
| Poids par pièce (hors emballage) | 0,555 KGM |
| Numéro du tarif douanier | 90303100 |
| Pays d'origine | DE (Allemagne) |
Conditions ambiantes
| Température ambiante (fonctionnement) | -10 °C ... 55 °C |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
| Hauteur max. | ≤ 2000 m |
| Humidité de l'air max. admissible (service) | ≤ 95 % (sans condensation) |
| Indice de protection | IP54 (Ecran (+ EEM-MA-IP)) |
| IP20 (Boîtiers) |
Données d'entrée
| Principe de mesure | Mesure de la valeur efficace réelle |
|---|---|
| Réception d'oscillations harmoniques | jusqu'au 63ème harmonique |
| Grandeur mesurée | AC Sinus (50/60 Hz) |
| Dénomination entrée | Entrées de mesure de la tension V1, V2, V3 |
| Plage de tension d'entrée | 35 V AC ... 690 V AC (Phase/Phase) |
| 20 V AC ... 400 V AC (Phase/Conducteur neutre) | |
| 60 V AC ... 2000000 V AC (primaire) | |
| 60 V AC ... 400 V AC (secondaire) | |
| Capacité de charge de surtension | 760 V AC (Phase/Phase) |
| Précision | 0,2 % |
| Dénomination entrée | Mesure de courant I1, I2, I3 |
| Courant d'entrée | 1 A (secondaire) |
| 5 A (secondaire) | |
| Plage de mesure du courant | 1 A ... 20000 A (primaire) |
| Surintensité max. admissible | 6 A (Imax) |
| Seuil de fonctionnement de la valeur nominale de la plage de mesure | 10 mA (1 A) |
| Précision | 0,2 % |
| Surcharge de courant | 50 A, pendant 1 s |
| Précision | 0,5 % |
| Énergie active (IEC 62053-22) | Classe 0,5 S |
| Énergie passive (IEC 62053-23) | Classe 2 |
| Description de l'entrée | Entrée TOR selon CEI/EN 61131-2 (Type 3) |
| Quantité | 1 |
| Signal d'entrée tension | 0 V DC ... 30 V DC |
| Signal d'entrée courant | 2 mA ... 15 mA |
Données de sortie
| Description de la sortie | Sortie TOR selon CEI/EN 61131-2 (Type 3) |
|---|---|
| Quantité | 1 |
| Signal de sortie courant | ≤ 100 mA |
Généralités
| Affichage | Affichage par écran à cristaux liquides, bicolore rétroéclairé |
|---|---|
| Plage de tension d'alimentation | 100 V AC ... 400 V AC ( 20 %) |
| 150 V DC ... 250 V DC ( 20 %) | |
| Consommation de puissance | ≤ 4 W |
| Type de réseau | triphasé (3 ou 4 fils), biphasé (2 fils) et monophasé (1 fil) |
| Coloris | gris |
| Conformité | Conformité CE |
| Tension d'essai | 4 kV AC (50 Hz, 1 min) |
| Gamme de produits | EMpro |
Caractéristiques de raccordement
| Dénomination connexion | Courant / tension / alimentation |
|---|---|
| Type de raccordement | Raccordement vissé |
| Longueur à dénuder | 8 mm |
| Filetage vis | M3 |
| Section de conducteur rigide | 0,2 mm² ... 6 mm² |
| Section de conducteur souple | 0,2 mm² ... 4 mm² |
| Section conduct. AWG | 24 ... 10 |
| Couple de serrage | 0,5 Nm ... 0,6 Nm |
Caractéristiques de raccordement 2
| Dénomination connexion | E/S TOR / communication |
|---|---|
| Type de raccordement | Raccordement vissé |
| Longueur à dénuder | 7 mm |
| Filetage vis | M3 |
| Section de conducteur rigide | 0,14 mm² ... 2,5 mm² |
| Section de conducteur souple | 0,14 mm² ... 1,5 mm² |
| Couple de serrage | 0,5 Nm ... 0,6 Nm |
Caractéristiques de raccordement 3
| Dénomination connexion | RS-485 |
|---|---|
| Type de raccordement | Raccordement vissé |
| Longueur à dénuder | 7 mm |
| Filetage vis | M3 |
| Section de conducteur rigide | 0,2 mm² ... 2,5 mm² |
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Section conduct. AWG | 24 ... 12 |
| Couple de serrage | 0,5 Nm ... 0,6 Nm |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Téléchargements » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss
| eCl@ss 5.0 | 27200301 |
|---|---|
| eCl@ss 5.1 | 27200301 |
| eCl@ss 6.0 | 27142300 |
| eCl@ss 7.0 | 27142330 |
| eCl@ss 8.0 | 27142330 |
| eCl@ss 9.0 | 27142330 |
| Caractéristique | Valeur |
|---|---|
| Ampèremètre (EF006555) | Oui |
| Varmètre (EF006556) | Oui |
| Compte-tours (EF006557) | Non |
| Fréquencemètre (EF006558) | Non |
| Compteur d'impulsions (EF006559) | Non |
| Voltmètre (EF006560) | Oui |
| Appareil de mesure de la puissance effective (EF006561) | Oui |
