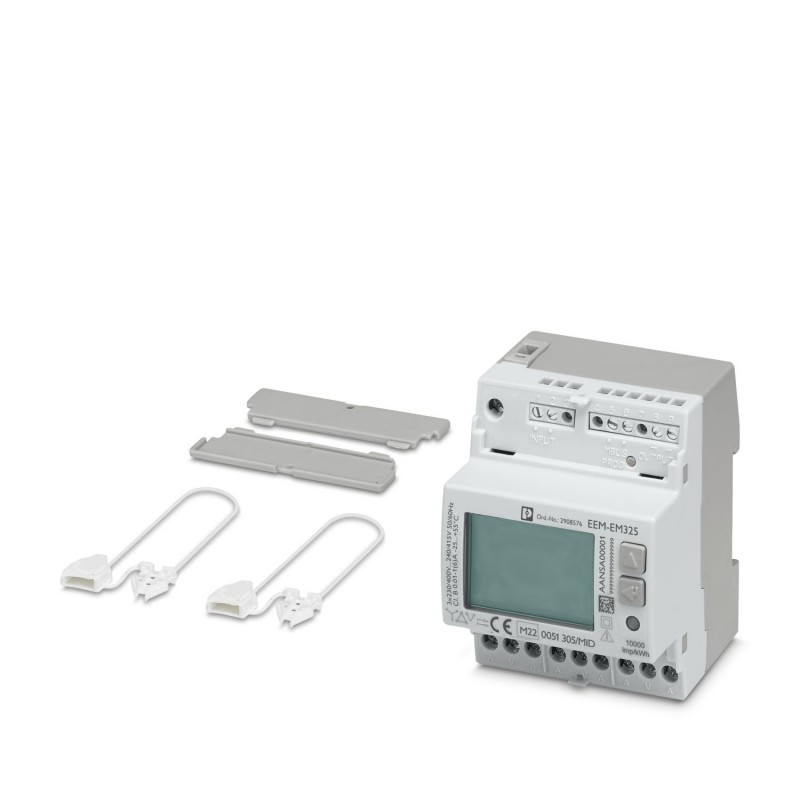

EEM-EM325 2908576 PHOENIX CONTACT Instrument de mesure
Référence: EEM-EM325
Code: 2908576
Fabricant: PHOENIX_CONTACT
Description:
Instrument de mesure
Compteur d’énergie triphasé pour la mesure de la puissance active avec mesure par transformateur 1 A / 5 A dans les réseaux jusqu’à 500 V, avec sortie S0, avec entrée numérique et interface MBUS, certifié selon la directive MID.
Compteur d'énergie triphasé destiné à déterminer la puissance active par mesure avec transformateur de courant 1 A/5 A dans des réseaux pouvant atteindre 500 V, avec sortie S0, entrée TOR, interface MBUS, et certifié selon la directive MID.
Catégories:
- PHOENIX_CONTACT > Interface
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
- En savoir plus
- Commentaires
* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.
Demandez un devis et nous vérifierons la disponibilité des unités. Si aucune unité n'est disponible, l'un de nos techniciens recherchera une solution alternative.
DERNIÈRE CONSULTÉS
EN SAVOIR PLUS
Caractéristiques techniques
Propriétés du produit
| Type de produit | Compteur d'énergie |
| État de la gestion des données | |
| Révision de l'article | 04 |
| Propriétés d'isolation | |
| Classe de protection | II (EN 50470-1) |
| Propriétés d'isolation | |
| Degré de pollution | 2 |
Propriétés électriques
| Rigidité diélectrique | 6 kV |
| 4 kV (EN 50470-3, 7.2) | |
| Alimentation | |
| Plage de tension d'alimentation | Alimentation à partir du circuit de mesure |
Données d'entrée
| Mesure | |
| Plage de tension d'entrée | 3x 184 V ... 288 V (320 V ... 500 V) |
| Plage de courant d'entrée | jusqu'à un rapport de transformation 10000 |
| Consommation de puissance | 7,5 VA (0,5 W) |
| Plage de fréquence | 45 Hz ... 65 Hz |
| Courant de démarrage Ist | 0,002 A |
| Courant minimal Imin | 0,01 A |
| Courant maximum Imax | 6 A |
| Courant transitoire Itr | 0,05 A |
| Intensité nominale Iref | 1 A |
| Courant secondaire de référence Isn | 1 A |
| 5 A | |
| Rapport du transformateur de courant | 1 ... 10000 (max. 10000/1 ou 50000/5) |
| Charge du transformateur de courant | 1,5 mΩ |
| Énergie (EN 50470-3) | Classe B |
| Énergie active (CEI 62053-21) | Classe 1 |
| Énergie passive (IEC 62053-23) | Classe 2 |
| Numérique | |
| Description de l'entrée | Active opto-isolée |
| Plage de tension d'entrée | 80 V AC/DC ... 276 V AC/DC |
Données de sortie
| Sortie S0 | |
| Description de la sortie | Passive opto-isolée |
| Tension de commutation maximale | 27 V DC |
| Courant de commutation maximal | 27 mA |
| Durée d'impulsion | 50 ms ±2 ms |
| Temps de pause | 30 ms ±2 ms |
| LED à impulsions | 10000 imp/kWh |
| Constante de compteur | 100 imp/kWh, kVAh, kvarh |
| 1000 imp/kWh, kVAh, kvarh (CT 1 ... 4) | |
| 200 imp/kWh, kVAh, kvarh (CT 5 ... 24) | |
| 40 imp/kWh, kVAh, kvarh (CT 25 ... 124) | |
| 8 imp/kWh, kVAh, kvarh (CT 125 ... 624) | |
| 1 imp/kWh, kVAh, kvarh (CT 625 ... 3124) | |
| 0,1 imp/kWh, kVAh, kvarh (CT 3125 ... 10000) | |
Caractéristiques de raccordement
| Borne de mesure | |
| Type de raccordement | Raccordement vissé |
| Section de conducteur rigide | 1,5 mm² ... 6 mm² |
| Section de conducteur souple | 1,5 mm² ... 6 mm² |
| Section conduct. AWG | 16 ... 10 (rigide/souple) |
| Couple de serrage | 1,5 Nm |
| autres raccordements | |
| Type de raccordement | Raccordement vissé |
| Section de conducteur rigide | 0,14 mm² ... 1,5 mm² |
| Section de conducteur souple | 0,14 mm² ... 1,5 mm² |
| Section conduct. AWG | 26 ... 16 (rigide/souple) |
| Couple de serrage | 0,5 Nm |
Interfaces
| Communication: | |
| Protocole de communication | M-Bus |
| Norme en matière de communication | EN 13757-1-2-3 |
| Plage de vitesse de transmission | 300 bit/s ... 9600 bit/s |
Dimensions
| Largeur | 72 mm |
| Hauteur | 90 mm |
| Profondeur | 67 mm |
Conditions environnementales et de durée de vie
| Conditions ambiantes | |
| Indice de protection (Face avant) | IP51 (Face avant) |
| Indice de protection (Raccordements) | IP20 (Raccordements) |
| Température ambiante (fonctionnement) | -25 °C ... 55 °C |
| Température ambiante (stockage/transport) | -25 °C ... 75 °C |
| Humidité de l'air max. admissible (service) | 80 % |
Homologations
| CE | |
| Certificat | Conformité CE |
| MID | |
| Repérage | Conforme MID |
Normes et spécifications
| Normes/prescriptions | EN 50470-1 |
| EN 50470-3 |
