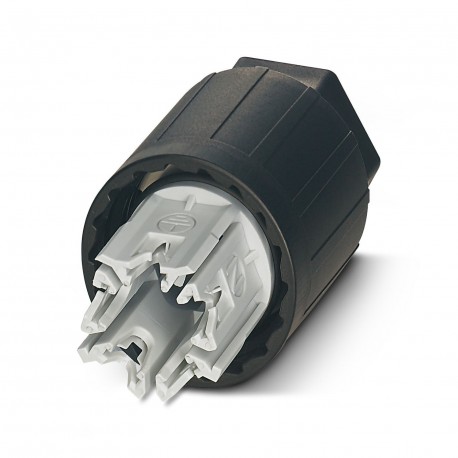

QPD N 4PE2,5 9-16 BK 1459647 PHOENIX CONTACT Ecrou
QPD N 4PE2,5 9-16 BK
1459647
PHOENIX_CONTACT
Ecrou
Écrou QUICKON, noir, 4+pôles PE, 1.0 mm² ... 2,5 mm² / 690 V / 20 A, pour câbles d’un diamètre de 9 mm... 16 millimètres.
Écrou QUICKON, noir, 4 pôles +PE, 1,0 mm2 à 2,5 mm2 / 690 V / 20 A, pour lignes de diamètre 9 mm à 16 mm.
Installations électriques intérieures enfichables > Accessoires d'installation électrique enfichable
Câbles, connecteurs et boîtes QUICKON
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲| Type de produit | Ecrou de pression de l'installation |
| Gamme de produits | QPD |
| Type | QPD 5x2,5 |
| Nombre de pôles | 5 |
| Enfichable | 4+PE |
| Repérage des points de connexion | 1, 2, 3, N, PE |
| Nombre de connexions | 10 |
| État de la gestion des données | |
| Révision de l'article | 02 |
| Propriétés d'isolation | |
| Catégorie de surtension | III |
| Degré de pollution | 3 |
| Tension de tenue aux chocs assignée (II/2) | 8 kV |
| Tension de tenue aux chocs assignée (III/2) | 8 kV |
| Tension de tenue aux chocs assignée (III/3) | 8 kV |
| Courant de référence | 20 A |
| Tension de dimensionnement (II/2) | 1000 V |
| Tension de dimensionnement (III/2) | 1000 V |
| Tension de référence (III/3) | 690 V |
| Intensité nominale IN | 20 A |
| Technologie de raccordement | |
| Type de raccordement côté champ | Raccordement IDC |
| Nombre de raccordements de câbles de même section | max. 10 |
| Raccordement du conducteur | |
| Section raccordable souple | 1 mm² ... 2,5 mm² |
| Section raccordable rigide | 1 mm² ... 2,5 mm² |
| Section raccordable AWG | 16 ... 14 |
| Couple de serrage Écrou de verrouillage | 10 Nm |
| Ouverture de clé Écrou de verrouillage | 27 mm |
| Dessin coté | |
| Largeur | 34,6 mm |
| Hauteur | 34,6 mm |
| Longueur | 42,2 mm |
| Couleur | noir (RAL 9005) |
| Matériau Boîtier | PA |
| Classe d'inflammabilité selon UL 94 | V0 |
| Matériau isolant de fil | PVC / PE / TPE / caoutchouc |
| Matériau de porte-contacts | PA |
| Structure du cordon selon VDE 0295 / plus petit diamètre de fil | VDE 0295 classe 1 à 6 / min. 0,15 mm |
| Diamètre extérieur du câble | 9 mm ... 16 mm |
| Diamètre de fil avec isolation | 2 mm ... 3,8 mm |
| Repérage des points de connexion | 1, 2, 3, N, PE |
| Matériel Isolant du fil | PVC / PE / TPE / caoutchouc |
| Conditions ambiantes | |
| Indice de protection | IP66 |
| IP68 (2 m / 24 h) | |
| IP69K | |
| Protégé contre le toucher à l'état débranché (IP2X) | |
| Résistance aux chocs | IK07 |
| Température ambiante (fonctionnement) | -40 °C ... 100 °C |
| Température lors du raccordement | -5 °C ... 50 °C |
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
