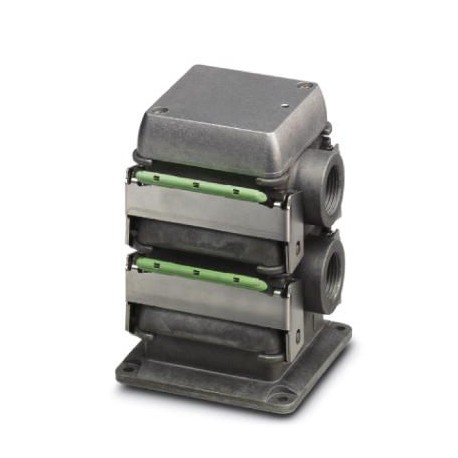

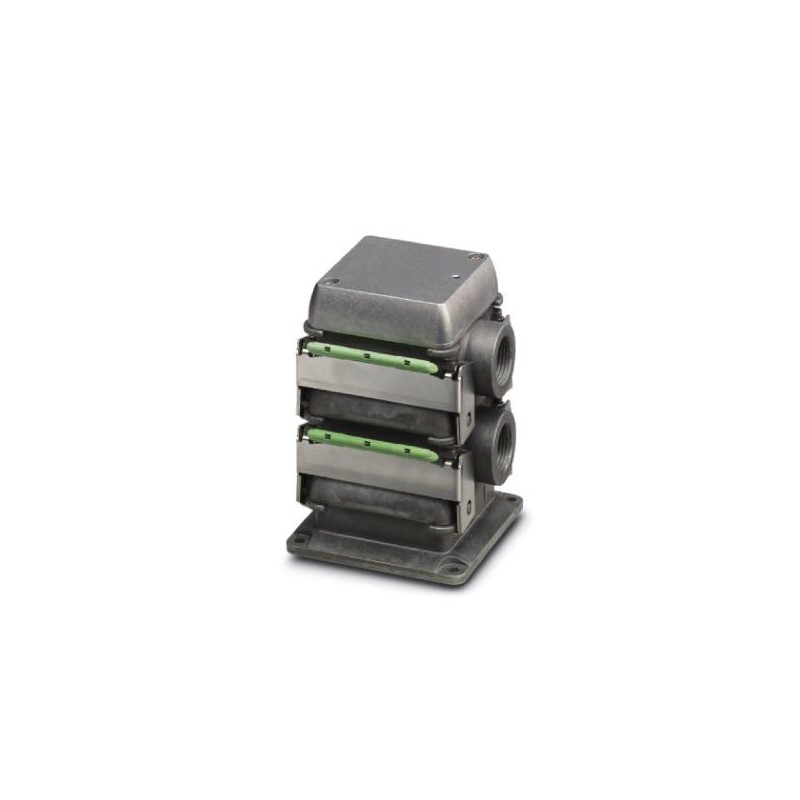

DC-B 6-SET-CO-M20-M-7X4-UT 1602274 PHOENIX CONTACT Jeu de connecteurs
DC-B 6-SET-CO-M20-M-7X4-UT
1602274
PHOENIX_CONTACT
Jeu de connecteurs
Connecteurs > Connecteur rectangulaire
Connecteurs industriels
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 1602274 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 675 (C-2-2017) |
| GTIN | 4046356027977 |
| Poids par pièce (hors emballage) | 0,614 KGM |
| Numéro du tarif douanier | 85366990 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Indice de protection | IP65/IP66/IP67 |
|---|---|
| Température ambiante (fonctionnement) | -40 °C ... 100 °C |
Caractéristiques électriques
| Tension de référence (III/3) | 400 V (L-PE) |
|---|---|
| 690 V (L-L) | |
| Tension de choc assignée | 6 kV |
| Courant de référence | 25 A (pour une section de conducteur de 4 mm²) |
| Courant de charge maximal | 32 A (L1/L2/L3) |
| Catégorie de surtension | III |
| Degré de pollution | 3 |
Indications sur les matériaux
| Matériau de contact | Alliage de cuivre |
|---|---|
| Matériau de surface du contact | Ag |
| Matériau de porte-contacts | PA |
| Matériau du boîtier | Aluminium coulé sous pression |
| Matériau de surface du boîtier | non revêtu |
| Matériau du joint | NBR |
| Matériau de l'étrier de verrouillage | Acier inoxydable |
| Matériau de surface de prise verrouillage | PA |
Généralités
| Type | DC-B6 |
|---|---|
| Coloris | gris perle |
| Cycles d'enfichage | ≥ 100 |
| Nombre de pôles | 6 |
| Longueur de gaine à dénuder de chaque fil | 10 mm |
| Section raccordable | 0,2 mm² ... 4 mm² (6 mm² sans embout) |
| Section raccordable AWG | 24 ... 12 (AWG 10 sans embout) |
| Couple de serrage | 0,5 Nm ... 0,6 Nm |
| Presse-étoupe Pg | sans |
| Type de presse-étoupe | avec filetage M20 |
| Sortie du câble | latérale |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Contenu du kit
Classifications
eCl@ss 4.027140816eCl@ss 4.127140816eCl@ss 5.027143424eCl@ss 5.127261200eCl@ss 6.027261200eCl@ss 7.027440202eCl@ss 8.027440101eCl@ss 9.027440101
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1602274-DC-B 6-SET-CO-M20-M-7X4-UT | 158 Kbytes |
|
