PHOENIX_CONTACTConnectivité armoires industriellesQTTCB 1,5/ 2P BU 3050206 PHOENIX CONTACT Bloc de jonction à deux étages

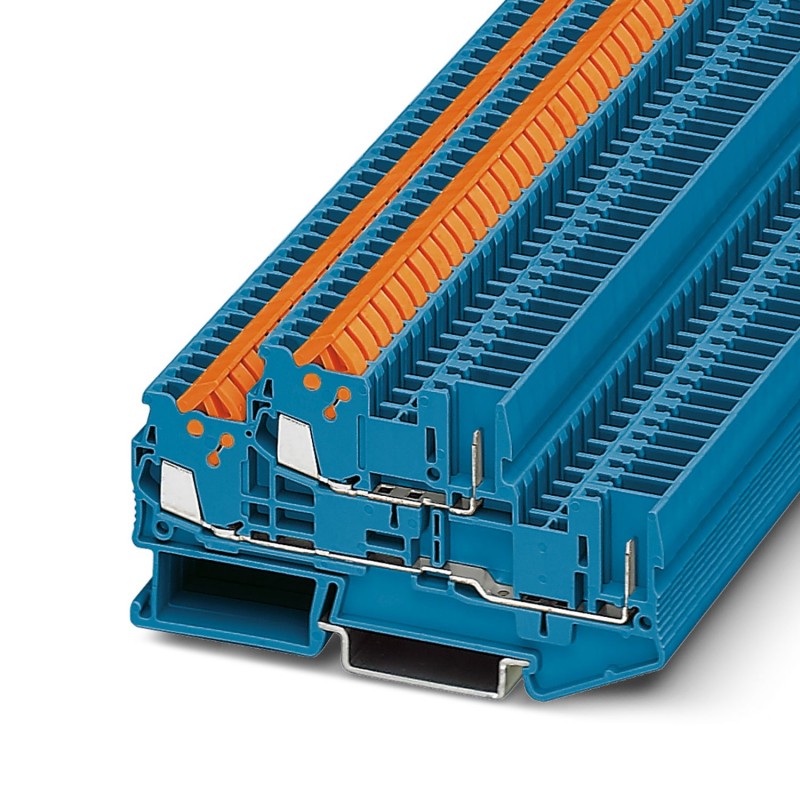

PHOENIX_CONTACT QTTCB 1,5/ 2P BU 3050206 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

QTTCB 1,5/ 2P BU 3050206 PHOENIX CONTACT Bloc de jonction à deux étages

Référence: QTTCB 1,5/ 2P BU

Code: 3050206

Fabricant: PHOENIX_CONTACT

Description:

Bloc de jonction à deux étages
Borne à deux niveaux, le courant et la tension sont déterminés par le connecteur utilisé., tension nominale : 500 V, courant nominal : 17,5 A, type de raccordement : raccordement rapide / raccordement enfichable, section de dimensionnement : 1,5 mm², section : 0,25 mm² - 1,5 mm², montage : NS 35/7,5, NS 35/15, couleur : bleu
Bloc de jonction à deux étages, L'intensité et la tension sont fonction de la fiche utilisée., tension nominale: 500 V, intensité nominale: 17,5 A, type de raccordement: Raccord rapide/enfichable, Section de référence: 1,5 mm2, section: 0,25 mm2 - 1,5 mm2, montage: NS 35/7,5, NS 35/15, coloris: bleu

Catégories:

  • Blocs de jonction > Bloc de jonction traversant
  • PHOENIX_CONTACT > Connectivité armoires industrielles

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix total: 198,31 €

Prix unitaire: 3,9663 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 2-3 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Caractéristiques techniques
Remarques
GénéralitésL'intensité et la tension sont fonction de la fiche utilisée.
Généralités
RemarqueLorsque les blocs de jonction sont branchés, les sections les plus défavorables de l'ensemble de la connexion sont déterminantes.
Lorsque l'on raccorde des conducteurs une nouvelle fois, il faut veiller à couper la portion qui avant établissait le contact.
Propriétés du produit
Type de produitBloc de jonction enfichable
Nombre de connexions4
Nombre de rangées2
Potentiels2
État de la gestion des données
Révision de l'article06
Propriétés d'isolation
Catégorie de surtensionIII
Degré de pollution3
Propriétés électriques
Tension de tenue aux chocs assignée6 kV
Puissance dissipée maximale en condition nominale0,56 W
Caractéristiques de raccordement
Nombre de raccordements par étage2
Section nominale1,5 mm²
Matériau isolant de filPVC / PE
GabaritA3
Connexion selon la normeCEI 61984
Section de conducteur rigide0,25 mm² ... 1,5 mm²
Section du conducteur AWG24 ... 16 (conversion selon CEI)
Section de conducteur souple0,25 mm² ... 1,5 mm²
Section de conducteur souple [AWG]24 ... 16 (conversion selon CEI)
Section de conducteur flexible (embout avec douille en plastique)0,25 mm² ... 1,5 mm²
Section lignes de capteurs0,25 mm² ... 0,34 mm²
Int. nom.17,5 A
Courant de charge maximal17,5 A (pour une section de conducteur de 1,5 mm²)
Tension nominale500 V
Section nominale1,5 mm²
Dimensions
Largeur5,2 mm
Largeur de couvercle2,2 mm
Hauteur87,8 mm
Profondeur sur NS 35/7,549,9 mm
Profondeur sur NS 35/1557,4 mm
Indications sur les matériaux
Couleurbleu (RAL 5015)
Classe d'inflammabilité selon UL 94V0
Groupe d'isolantI
Matériau isolantPA
Utilisation d'un isolant statique au froid-60 °C
Indice de température matériau isolant (DIN EN 60216-1 (VDE 0304-21))130 °C
Indice relatif température matériau isolant (Elec. ; UL 746 B)125 °C
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R22HL 1 - HL 3
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R23HL 1 - HL 3
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R24HL 1 - HL 3
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R26HL 1 - HL 3
Émission de chaleur calorimétrique NFPA 130 (ASTM E 1354)28 MJ/kg
Inflammabilité en surface NFPA 130 (ASTM E 162)réussi
Densité de gaz de combustion optique spécifique NFPA 130 (ASTM E 662)réussi
Toxicité des gaz de combustion NFPA 130 (SMP 800C)réussi
Câble/conducteur
Diamètre de fil avec isolant3 mm
Contrôles électriques
Essai de tension de choc
RésultatEssai réussi
Résistance aux courants de courte durée 1,5 mm²0,18 kA
RésultatEssai réussi
Rigidité diélectrique à fréquence industrielle
Tension témoin valeur de consigne1,89 kV
RésultatEssai réussi
Propriétés mécaniques
Caractéristiques mécaniques
Paroi latérale ouverteoui
Contrôles mécaniques
Fixation sur le support
RésultatEssai réussi
Conditions environnementales et de durée de vie
Durée de vie en service
Nombre de cycles d'enfichage100
Essai au brûleur à aiguille
Temps d'action30 s
RésultatEssai réussi
Oscillations/grésillements sur bande large
Spécification de contrôleDIN EN 50155 (VDE 0115-200):2018-05
SpectreEssai de durée de vie catégorie 1, classe B, sur coffret du véhicule
Fréquencef1= 5 Hz jusqu'à f2= 150 Hz
Niveau ASD0,964 (m/s²)²/Hz
Accélération0,58g
Durée de contrôle par axe5 h
Sens du contrôleAxes X, Y et Z
RésultatEssai réussi
Chocs
Forme de chocSemi-sinusoïdal
Accélération5g
Durée des chocs30 ms
Nombre de chocs dans chaque sens3
Sens du contrôleAxes X, Y et Z (pos. et nég.)
RésultatEssai réussi
Conditions ambiantes
Température ambiante (fonctionnement)-60 °C (Température max. de service, voir courbe de déclassement)
Température ambiante (stockage/transport)-25 °C ... 60 °C (pour une période limitée, pas plus de 24 h, de -60 à +70 °C)
Température ambiante (montage)-5 °C ... 70 °C
Température ambiante (confirmation)-5 °C ... 70 °C
Humidité de l'air admissible (fonctionnement)20 % ... 90 %
Humidité de l'air admissible (stockage/transport)30 % ... 70 %
Normes et spécifications
Connexion selon la normeCEI 61984
Montage
Type de montageNS 35/7,5
NS 35/15

ETIM for 3050206 Blocs de jonction (EC000897)

Nom de la caractéristiqueSection de conducteur connectable à fil fin sans embout de câble (EF007341)
Valeur de la caractéristique0.25 mm²
Nom de la caractéristiqueSection de conducteur connectable à fil fin avec embout de câble (EF007339)
Valeur de la caractéristique0.25 mm²
Nom de la caractéristiqueSection de conducteur connectable monofilaire (EF007337)
Valeur de la caractéristique0.25 mm²
Nom de la caractéristiqueCourant assigné In (EF008250)
Valeur de la caractéristique17.5 A
Nom de la caractéristiqueTension assignée (EF000228)
Valeur de la caractéristique500 V
Nom de la caractéristiqueFinition raccordement électrique 1 (EF002526)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueFinition raccordement électrique 2 (EF002527)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueNombre d'étages (EF002659)
Valeur de la caractéristique2
Nom de la caractéristiqueNombre de positions de serrage par étage (EF002660)
Valeur de la caractéristique2
Nom de la caractéristiqueType de montage (EF000003)
Valeur de la caractéristiqueProfilé chapeau 35 mm
Nom de la caractéristiqueMatériau du corps isolant (EF007543)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueClasse d'inflammabilité du matériau isolant selon UL 94 (EF002521)
Valeur de la caractéristiqueV0
Nom de la caractéristiqueLargeur (EF000008)
Valeur de la caractéristique5.2 mm
Nom de la caractéristiqueHauteur (EF000040)
Valeur de la caractéristique87.8 mm
Nom de la caractéristiqueProfondeur (EF000049)
Valeur de la caractéristique49.9 mm
Nom de la caractéristiquePlaque de fermeture requise (EF002525)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueCouleur (EF000007)
Valeur de la caractéristiqueBleu
Nom de la caractéristiqueÉtages reliés à l'intérieur (EF002661)
Valeur de la caractéristiqueNon
