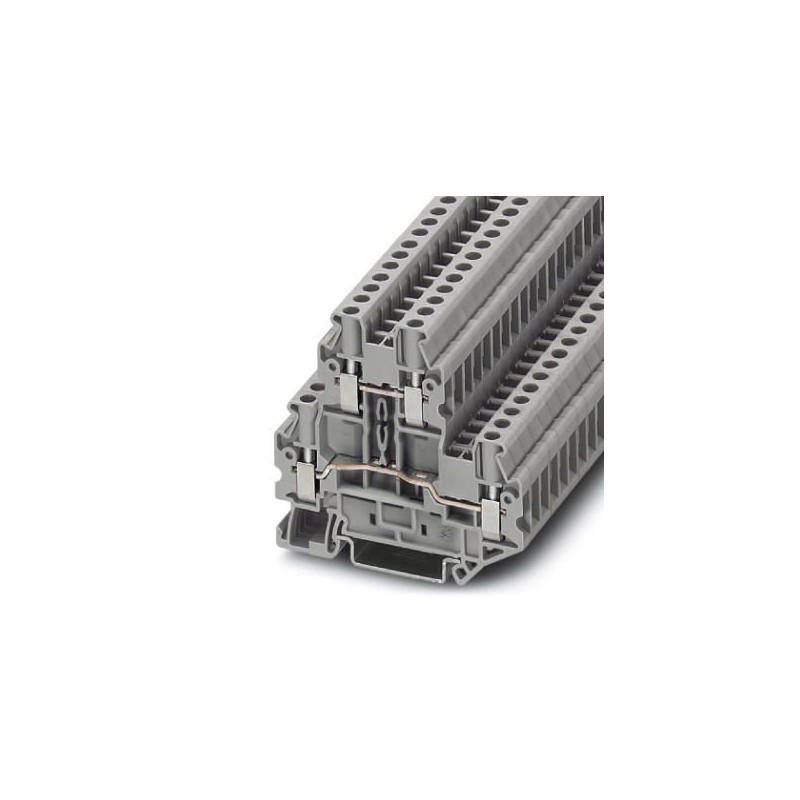

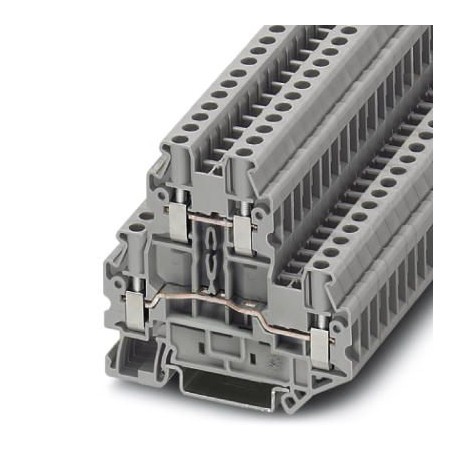

UTTB 4 3044814 PHOENIX CONTACT Bloc de jonction à deux étages
UTTB 4
3044814
PHOENIX_CONTACT
50
Bloc de jonction à deux étages
Bornier à deux niveaux, tension nominale : 800 V, courant nominal : 30 A, type de raccordement : Raccord à vis, 1er et 2e étages, Section dimensionnelle : 4 mm², section : 0,14 mm² - 6 mm², classe de montage : NS 35/7,5, NS 35/15, couleur : gris
Blocs de jonction > Bloc de jonction traversant
Terminaux
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Achetés habituellement ensemble
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 3044814 |
|---|---|
| Unité de conditionnement | 50 pcs |
| Quantité minimum de commande | 50 pcs |
| Page catalogue | Page 230 (C-1-2017) |
| GTIN | 4046356055512 |
| Poids par pièce (hors emballage) | 0,018 KGM |
| Numéro du tarif douanier | 85369010 |
| Pays d'origine | DE (Allemagne) |
Généralités
| Nombre d'étages | 2 |
|---|---|
| Nombre de connexions | 4 |
| Section nominale | 4 mm² |
| Coloris | gris |
| Matériau isolant | PA |
| Classe d'inflammabilité selon UL 94 | V0 |
| Domaine d'application | Industrie ferroviaire |
| Construction mécanique | |
| Construction d’installations | |
| Industrie des process | |
| Tension de choc assignée | 8 kV |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Groupe d'isolant | I |
| Puissance dissipée maximale en condition nominale | 1,02 W (lors du raccordement de plusieurs étages, la valeur se multiplie) |
| Connexion selon la norme | CEI 60947-7-1 |
| Intensité nominale IN | 30 A |
| Courant de charge maximal | 36 A (pour une section de conducteur de 6 mm²) |
| Tension nominale UN | 800 V |
| Paroi latérale ouverte | oui |
| Spécific. contrôle protection contre contact | DIN EN 60529 (VDE 0470-1):2000-09 |
| Protection contre les risques de contact avec le dos de la main | garanti |
| Protection des doigts | garanti |
| Résultat de l'essai de tension de choc | Test réussi |
| Valeur de consigne essai de tension de choc | 9,8 kV |
| Résultat de l'essai de tension de tenue aux courants alternatifs | Test réussi |
| Val. cons. tension tenue courants altern. | 2 kV |
| Contrôle de la résistance mécanique des bornes (raccordement conducteur x5) | Test réussi |
| Résultat contrôle de courbure | Test réussi |
| Contrôle de courbure vitesse de rotation | 10 tr./min |
| Contrôle de courbure tours | 135 |
| Contrôle courbure section conducteur/poids | 0,14 mm2/0,2 kg |
| 4 mm2/0,9 kg | |
| 6 mm2/1,4 kg | |
| Résultat contrôle de traction | Test réussi |
| Contrôle de traction section conducteur | 0,14 mm² |
| Valeur de consigne force de traction | 10 N |
| Contrôle de traction section conducteur | 4 mm² |
| Valeur de consigne force de traction | 120 N |
| Contrôle de traction section conducteur | 6 mm² |
| Valeur de consigne force de traction | 80 N |
| Résultat ajustement serré sur le support de fixation | Test réussi |
| Ajustement serré sur support de fixation | NS 35 |
| Valeur de consigne | 5 N |
| Résultat essai de chute de tension | Test réussi |
| Exigence chute de tension | ≤ 3,2 mV |
| Résultat essai d'échauffement | Test réussi |
| Résultat résistance aux courts-circuits | Test réussi |
| Contrôle résistance aux courts-circuits section conducteur | 4 mm² |
| Courant instantané | 0,48 kA |
| Contrôle résistance aux courts-circuits section conducteur | 6 mm² |
| Courant instantané | 0,72 kA |
| Résultat de l'essai thermique | Test réussi |
| Preuve des caractéristiques thermiques (brûleur aiguille) durée d'action | 30 s |
| Résultat des essais d'oscillations et de grésillements sur bande large | Test réussi |
| Spécification des essais d'oscillations et de grésillements sur bande large | DIN EN 50155 (VDE 0115-200):2008-03 |
| Spectre d'essai | Essai de durée de vie catégorie 1, classe B, sur coffret du véhicule |
| Fréquence d'essai | f1= 5 Hz jusqu'à f2= 150 Hz |
| Niveau ASD | 1,857 (m/s2)2/Hz |
| Accélération | 0,8 g |
| Durée de l'essai par essieu | 5 h |
| Sens d'essai | Axes X, Y et Z |
| Résultat de l'essai de choc | Test réussi |
| Spécification de l'essai de choc | DIN EN 50155 (VDE 0115-200):2008-03 |
| Forme de choc | Semi-sinusoïdal |
| Accélération | 5g |
| Durée des chocs | 30 ms |
| Nombre de chocs par sens | 3 |
| Sens d'essai | Axes X, Y et Z (pos. et nég.) |
| Indice relatif température matériau isolant (Elec. ; UL 746 B) | 130 °C |
| Indice de température matériau isolant (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
| Utilisation d'un isolant statique au froid | -60 °C |
| Comportements au feu pour véhicules ferroviaires (DIN 5510-2) | Test réussi |
| Contrôle avec une flamme d'essai (DIN EN 60695-11-10) | V0 |
| Indice de l'oxygène (DIN EN ISO 4589-2) | >32 % |
| NF F16-101, NF F10-102 classe 1 | 2 |
| NF F16-101, NF F10-102 classe F | 2 |
| Inflammabilité en surface NFPA 130 (ASTM E 162) | réussi |
| Densité de gaz de combustion optique spécifique NFPA 130 (ASTM E 662) | réussi |
| Toxicité des gaz de combustion NFPA 130 (SMP 800C) | réussi |
| Émission de chaleur calorimétrique NFPA 130 (ASTM E 1354) | 27,5 MJ/kg |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Caractéristiques de raccordement
| Type de raccordement | Raccordement vissé |
|---|---|
| Section de conducteur rigide min. | 0,14 mm² |
| Section de conducteur rigide max. | 6 mm² |
| Section de conducteur souple min. | 0,14 mm² |
| Section de conducteur souple max. | 6 mm² |
| Section du conducteur AWG min. | 26 |
| Section du conducteur AWG max. | 10 |
| Section de conducteur souple avec embout sans cône d'entrée isolant max. | 0,14 mm² |
| 4 mm² | |
| Section de conducteur souple avec embout et cône d'entrée isolant min. | 0,14 mm² |
| Section de conducteur souple avec embout et cône d'entrée isolant max. | 4 mm² |
| 2 conducteurs rigides de même section min. | 0,14 mm² |
| 2 conducteurs rigides de même section max. | 1,5 mm² |
| 2 conducteurs souples de même section min. | 0,14 mm² |
| 2 conducteurs souples de même section max. | 1,5 mm² |
| 2 conducteurs souples de même section avec AEH sans cône d'entrée isolant min. | 0,14 mm² |
| 2 conducteurs souples de même section avec AEH sans cône d'entrée isolant max. | 1,5 mm² |
| 2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant min. | 0,5 mm² |
| 2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant max. | 2,5 mm² |
| Longueur à dénuder | 9 mm |
| Gabarit | A4 |
| Filetage vis | M3 |
| Couple de serrage min. | 0,6 Nm |
| Couple de serrage max. | 0,8 Nm |
Normes et spécifications
| Connexion selon la norme | CSA |
|---|---|
| CEI 60947-7-1 | |
| Classe d'inflammabilité selon UL 94 | V0 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027141118eCl@ss 4.127141118eCl@ss 5.027141118eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141120eCl@ss 8.027141120eCl@ss 9.027141120
| Caractéristique | Valeur |
|---|---|
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 0.14 mm² |
| Section de conducteur connectable à fil fin avec embout de câble (EF007339) | 0.14 mm² |
| Section de conducteur connectable monofilaire (EF007337) | 0.14 mm² |
| Section de conducteur connectable multifilaire (EF007343) | 0.14 mm² |
| Courant assigné In (EF008250) | 30 A |
| Tension assignée (EF000228) | 800 V |
| Finition raccordement électrique 1 (EF002526) | Borne à vis |
| Finition raccordement électrique 2 (EF002527) | Borne à vis |
| Nombre d'étages (EF002659) | 2 |
| Nombre de positions de serrage par étage (EF002660) | 2 |
| Adapté aux matériaux conducteurs (EF012572) | Aluminium/cuivre |
| Type de montage (EF000003) | Profilé chapeau 35 mm |
| Matériau du corps isolant (EF007543) | Autre |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Largeur (EF000008) | 6.2 mm |
| Hauteur (EF000040) | 69.9 mm |
| Profondeur (EF000049) | 65 mm |
| Finition antidéflagrante 'Ex e' (EF008498) | Oui |
| Plaque de fermeture requise (EF002525) | Oui |
| Couleur (EF000007) | Gris |
| Étages reliés à l'intérieur (EF002661) | Non |
