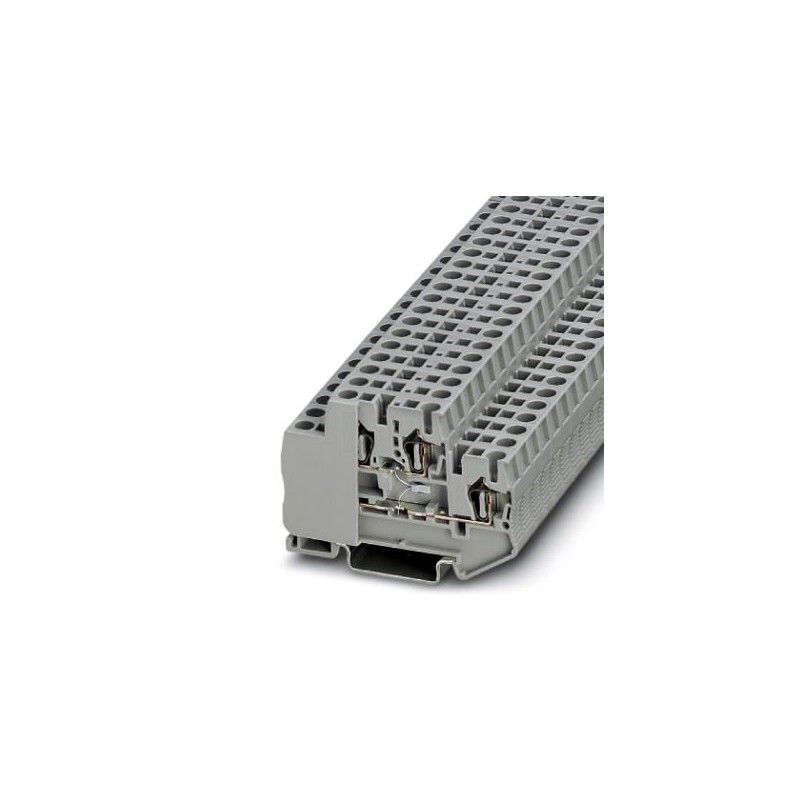

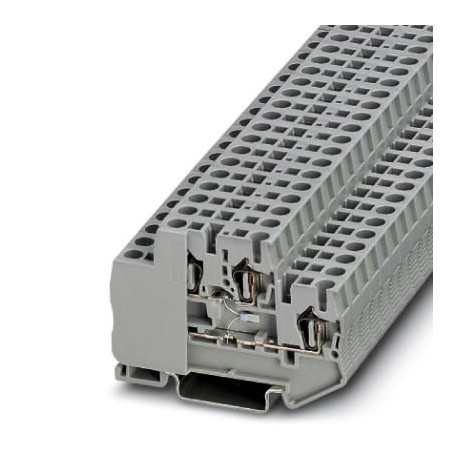

STTB 2,5-PT100 MD 3035564 PHOENIX CONTACT Bloc de jonction à ressort à 2 étages
STTB 2,5-PT100 MD
3035564
PHOENIX_CONTACT
50
Bloc de jonction à ressort à 2 étages
Bornier à ressort à deux étages, avec capteur de température, tension nominale : 500 V, courant nominal : 22 A, type de raccordement : raccordement à ressort, 1er et 2e étages, Section de dimensionnement : 2,5 mm², section : 0,08 mm² - 4 mm², classe de montage : NS 35/7,5, NS 35/15, couleur : gris
Blocs de jonction > Bloc de jonction traversant
Terminaux
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 3035564 |
|---|---|
| Unité de conditionnement | 50 pcs |
| Quantité minimum de commande | 50 pcs |
| Page catalogue | Page 166 (C-1-2017) |
| GTIN | 4046356344135 |
| Poids par pièce (hors emballage) | 0,014 KGM |
| Numéro du tarif douanier | 85369010 |
| Pays d'origine | PL (Pologne) |
Généralités
| Nombre d'étages | 2 |
|---|---|
| Nombre de connexions | 4 |
| Section nominale | 2,5 mm² |
| Coloris | gris |
| Matériau isolant | PA |
| Classe d'inflammabilité selon UL 94 | V0 |
| Tension de choc assignée | 6 kV |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Groupe d'isolant | I |
| Puissance dissipée maximale en condition nominale | 0,77 W (lors du raccordement de plusieurs étages, la valeur se multiplie) |
| Connexion selon la norme | CEI 60947-7-1 |
| Intensité nominale IN | 22 A |
| Courant de charge maximal | 26 A (pour une section de conducteur de 4 mm²) |
| Tension nominale UN | 500 V |
| Paroi latérale ouverte | non |
| Indice relatif température matériau isolant (Elec. ; UL 746 B) | 130 °C |
| Indice de température matériau isolant (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
| Utilisation d'un isolant statique au froid | -60 °C |
| Comportements au feu pour véhicules ferroviaires (DIN 5510-2) | Test réussi |
| Contrôle avec une flamme d'essai (DIN EN 60695-11-10) | V0 |
| Indice de l'oxygène (DIN EN ISO 4589-2) | >32 % |
| NF F16-101, NF F10-102 classe 1 | 2 |
| NF F16-101, NF F10-102 classe F | 2 |
| Inflammabilité en surface NFPA 130 (ASTM E 162) | réussi |
| Densité de gaz de combustion optique spécifique NFPA 130 (ASTM E 662) | réussi |
| Toxicité des gaz de combustion NFPA 130 (SMP 800C) | réussi |
| Émission de chaleur calorimétrique NFPA 130 (ASTM E 1354) | 27,5 MJ/kg |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Caractéristiques de raccordement
| Type de raccordement | Raccordement à ressort |
|---|---|
| Section de conducteur rigide min. | 0,08 mm² |
| Section de conducteur rigide max. | 4 mm² |
| Section de conducteur souple min. | 0,08 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section du conducteur AWG min. | 28 |
| Section du conducteur AWG max. | 12 |
| Section de conducteur souple avec embout sans cône d'entrée isolant max. | 0,14 mm² |
| 2,5 mm² | |
| Section de conducteur souple avec embout et cône d'entrée isolant min. | 0,14 mm² |
| Section de conducteur souple avec embout et cône d'entrée isolant max. | 2,5 mm² |
| 2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant max. | 0,5 mm² |
| Longueur à dénuder | 8 mm ... 10 mm |
| Gabarit | A3 |
Normes et spécifications
| Connexion selon la norme | CEI 60947-7-1 |
|---|---|
| Classe d'inflammabilité selon UL 94 | V0 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.027141127eCl@ss 4.127141127eCl@ss 5.027141127eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141120eCl@ss 8.027141120eCl@ss 9.027141120
| Caractéristique | Valeur |
|---|---|
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 0.08 mm² |
| Section de conducteur connectable à fil fin avec embout de câble (EF007339) | 0.14 mm² |
| Section de conducteur connectable monofilaire (EF007337) | 0.08 mm² |
| Finition raccordement électrique 1 (EF002526) | Raccordement par borne à ressort |
| Finition raccordement électrique 2 (EF002527) | Raccordement par borne à ressort |
| Nombre d'étages (EF002659) | 2 |
| Nombre de positions de serrage par étage (EF002660) | 2 |
| Adapté aux matériaux conducteurs (EF012572) | Aluminium/cuivre |
| Type de montage (EF000003) | Profilé chapeau 35 mm |
| Matériau du corps isolant (EF007543) | Autre |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Largeur (EF000008) | 7.4 mm |
| Hauteur (EF000040) | 67.5 mm |
| Profondeur (EF000049) | 47.5 mm |
| Plaque de fermeture requise (EF002525) | Non |
| Couleur (EF000007) | Gris |
| Étages reliés à l'intérieur (EF002661) | Non |
