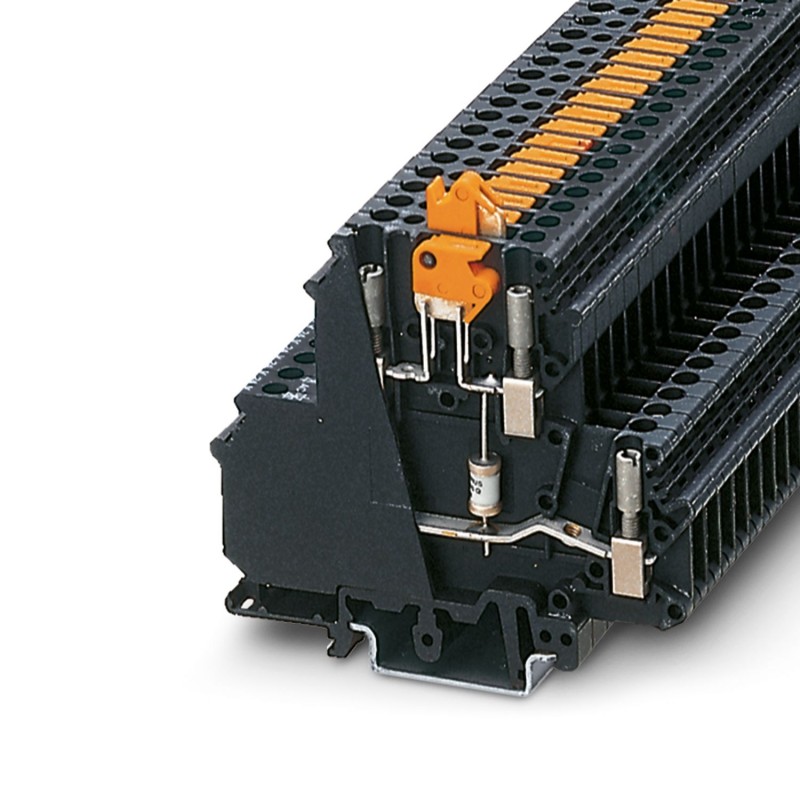

TT-UKK5-M-F/60AC 2788210 PHOENIX CONTACT Dispositif de protection antisurtension
TT-UKK5-M-F/60AC
2788210
PHOENIX_CONTACT
Dispositif de protection antisurtension
Bloc de jonction à deux étages avec protection antisurtension primaire entre les deux étages, couteau de sectionnement à l'étage supérieur, tension nominale : 60 V AC, montage sur NS 32 ou NS 35/7,5, boîtier fermé, largeur : 6,2 mm, hauteur : 68 mm
Trabtech (TT)
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Type de produit | Protection antisurtension pour la technique MCR |
| Classe d'essai CEI | C1 |
| C2 | |
| D1 | |
| Type | Bloc de jonction à deux étages avec couteau de sectionnement |
| Nombre de pôles | 1 |
| Message protection antisurtension défectueuse | aucun |
| Paires de fils par module | 1 |
| Propriétés d'isolation | |
| Catégorie de surtension | III |
| Degré de pollution | 2 |
| Tension nominale UN | 60 V AC |
| Type de raccordement | Raccordement vissé |
| Filetage vis | M3 |
| Couple de serrage | 0,8 Nm |
| Section de conducteur souple | 0,2 mm² ... 4 mm² |
| Section de conducteur rigide | 0,2 mm² ... 4 mm² |
| Section conduct. AWG | 24 ... 12 |
| Largeur | 6,2 mm |
| Hauteur | 80 mm |
| Profondeur | 68 mm |
| Classe d'inflammabilité selon UL 94 | V-0 |
| Matériau du boîtier | PA 6.6 |
| Caractéristiques mécaniques | |
| Paroi latérale ouverte | non |
| Sens de l'action | Line-Line |
| Tension permanente maximale UC | 30 V DC |
| 120 V AC | |
| Courant de référence | 2 A AC (85 °C) |
| 300 mA DC (85 °C) | |
| Courant utile de service ICpour UC | ≤ 2 µA |
| Courant nominal de décharge In(8/20) µs (fil-fil) | 5 kA |
| Courant de décharge global Itotal(8/20) µs | 5 kA |
| Courant de décharge Imax(8/20) µs maximal (fil-fil) | 5 kA |
| Limitation tension de sortie pour 1 kV/µs (fil-fil) spike | ≤ 650 V |
| Limitation tension de sortie pour 1 kV/µs (fil-fil) statique | ≤ 650 V |
| Niveau de protection Up(fil-fil) | ≤ 650 V (C2 - 10 kV / 5 kA) |
| Temps d'amorçage tA(fil-fil) | ≤ 100 ns |
| Capacité (fil-fil) | typ. 2 pF |
| Message protection antisurtension défectueuse | aucun |
| Protection max. en amont nécessaire | 2 A AC (F) |
| 315 mA DC (F) | |
| Courant de choc admissible (fil-fil) | C2 - 10 kV / 5 kA |
| Résistance au courant alternatif (fil-fil) | 2,5 A - 1 s |
| Conditions ambiantes | |
| Indice de protection | IP20 |
| Température ambiante (fonctionnement) | -40 °C ... 85 °C |
| Normes/prescriptions | CEI 61643-21 |
| Remarque | 2000 |
| Normes/prescriptions | EN 61643-21 |
| Remarque | 2001 |
| Type de montage | Profilé : 35 mm |
