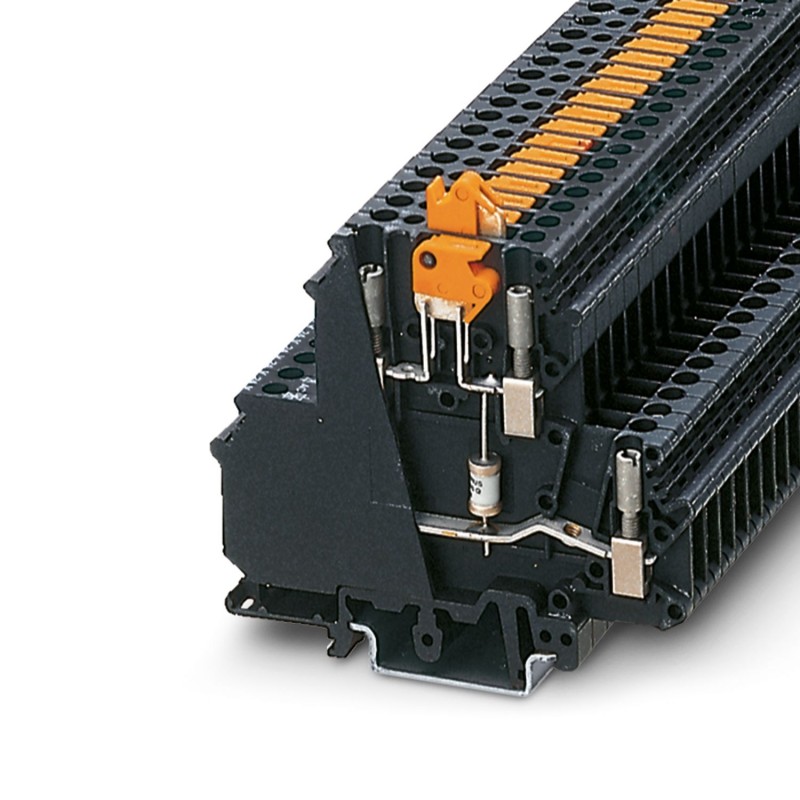

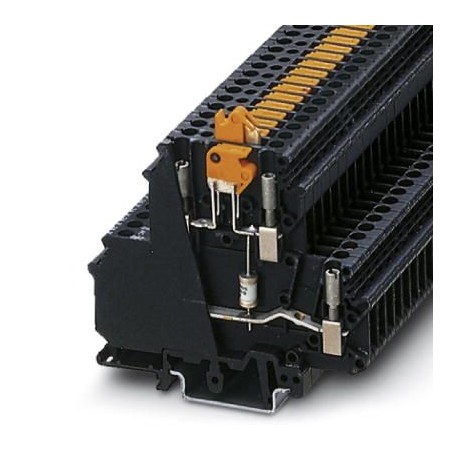

TT-UKK5-M/ 24DC 2795960 PHOENIX CONTACT Dispositif de protection antisurtension
TT-UKK5-M/ 24DC
2795960
PHOENIX_CONTACT
Dispositif de protection antisurtension
Trabtech (TT)
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2795960 |
|---|---|
| Unité de conditionnement | 50 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 99 (C-6-2013) |
| GTIN | 4017918073220 |
| Poids par pièce (hors emballage) | 0,026 KGM |
| Numéro du tarif douanier | 85363010 |
| Pays d'origine | GR (Grèce) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -40 °C ... 85 °C |
|---|---|
| Indice de protection | IP20 |
Généralités
| Matériau du boîtier | PA |
|---|---|
| Classe d'inflammabilité selon UL 94 | V-2 |
| Coloris | noir |
| Normes pour les lignes de fuite et distances dans l'air | VDE 0110-1 |
| Type de montage | Profilé : 35 mm |
| Type | Bloc de jonction à deux étages avec couteau de sectionnement |
| Nombre de pôles | 1 |
| Sens de l'action | Line-Line |
Circuit de protection
| Classe d'essai CEI | C3 |
|---|---|
| Classe de protection VDE | C3 |
| Tension nominale UN | 24 V DC |
| Tension permanente maximale UC | 28 V DC |
| 20 V AC | |
| Courant de référence | 12 A (45 °C) |
| Courant utile de service ICpour UC | ≤ 5 µA |
| Courant nominal de décharge In(8/20) µs (fil-fil) | 169 A |
| Courant de décharge global Itotal(8/20) µs | 169 A |
| Courant de décharge Imax(8/20) µs maximal (fil-fil) | 169 A |
| Courant d'impulsion nominal Ian (10/1000)µs (fil-fil) | 33 A |
| Limitation tension de sortie pour 1 kV/µs (fil-fil) statique | ≤ 40 V |
| Tension résiduelle pour In(fil-fil) | ≤ 55 V |
| Temps d'amorçage tA(fil-fil) | ≤ 1 ns |
| Fréquence limite fg (3 dB), sym., dans le système 150 Ohm | typ. 1,2 MHz |
| Capacité (fil-fil) | ≤ 1,6 nF |
| Message protection antisurtension défectueuse | aucun |
| Résistance aux courants de choc (fil-fil) | C3 - 25 A |
Caractéristiques de raccordement
| Type de raccordement | Raccordement vissé |
|---|---|
| Type de raccordement IN | Blocs de jonction à vis |
| Type de raccordement OUT | Blocs de jonction à vis |
| Filetage vis | M3 |
| Couple de serrage | 0,8 Nm |
| Longueur à dénuder | 8 mm |
| Section de conducteur souple | 0,2 mm² ... 4 mm² |
| Section de conducteur rigide | 0,2 mm² ... 4 mm² |
| Section conduct. AWG | 24 ... 12 |
Normes et spécifications
| Normes/Prescriptions | CEI 61643-21 |
|---|---|
| Normes/prescriptions | CEI 61643-21 2000 |
| DIN EN 61643-21 2002 |
Classifications
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX ALIMENTATIONS FR.pdf | 26 Mbytes |
|
| PHOENIX CONTACT-2795960-TT-UKK5-M/ 24DC | 132 Kbytes |
|
