PHOENIX_CONTACTProtection surtensionsECP 3-6 0916536 PHOENIX CONTACT Disjoncteur de protection d'appareils électronique

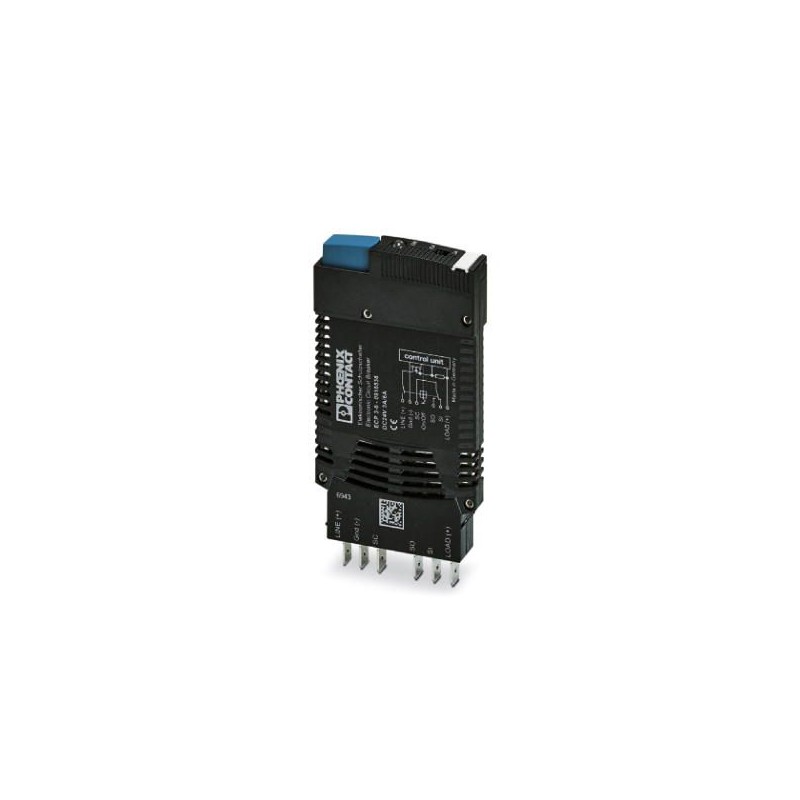

PHOENIX_CONTACT ECP 3-6 0916536 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

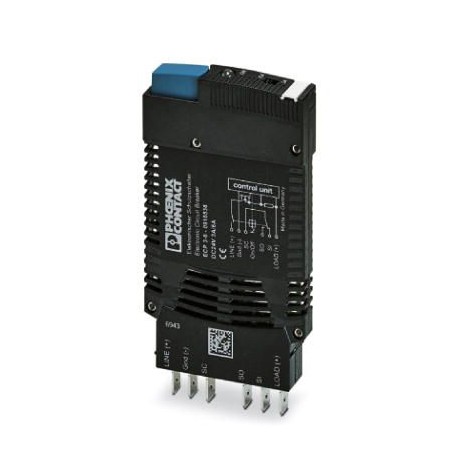

ECP 3-6 0916536 PHOENIX CONTACT Disjoncteur de protection d'appareils électronique

Référence: ECP 3-6

Code: 0916536

Fabricant: PHOENIX_CONTACT

Description:

Disjoncteur de protection d'appareils électronique

Catégories:

  • Blocs de jonction > Bloc de jonction à fusible
  • PHOENIX_CONTACT > Protection surtensions

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Demandez un devis et nous vérifierons la disponibilité des unités. Si aucune unité n'est disponible, l'un de nos techniciens recherchera une solution alternative.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Données commerciales

Code de commande0916536
Unité de conditionnement5 pcs
Quantité minimum de commande5 pcs
Page cataloguePage 325 (C-4-2017)
GTIN4017918927226
Poids par pièce (hors emballage)0,066 KGM
Numéro du tarif douanier85362010
Pays d'origineDE (Allemagne)

Généralités

Instruction pour le montageEn cas de montage en série sans refroidissement par convection, l'intensité nominale de l'appareil ne doit pas dépasser 80 % maximum en raison de l'influence thermique en service continu (durée d'enclenchement de 100 %).
Le montage en parallèle de plusieurs sorties de charge n'est pas autorisé.
Type de montagesur embase
Colorisnoir
Catégorie de surtension_GRPII
Matériau isolantPPS
Classe d'inflammabilité selon UL 94V0

Caractéristiques électriques

Fusibleélectronique
Type de fusibleDisjoncteur
Tension de choc assignée0,5 kV
Tension de service24 V DC
18 V DC ... 32 V DC
Intensité nominale IN3 A (réglable)
6 A (réglable)
Fusible requis en amontpas nécessaire, élément Fail-Safe intégré
Rigidité diélectrique1000 V AC (Zone de manœuvre)
500 V AC (Zone de montage)
500 V AC (Contact de signalisation du circuit de charge)
Degré de pollution2
Catégorie de surtension_GRPII
Groupe d'isolantIIIa
Pouvoir de coupure ICNLimitation de courant active
Courant de repos I0typ. 13 mA

Cotes

Hauteur60 mm
Largeur12,5 mm
Profondeur70 mm
Hauteur NS 35/7,5144 mm
Hauteur NS 35/15151,5 mm
Hauteur module complet115 mm
Largeur module complet38 mm
Profondeur module complet147,5 mm

Conditions d'environnement

Indice de protectionIP30 (Zone de manœuvre)
Température ambiante (fonctionnement)0 °C ... 50 °C (pas de condensation)

Caractéristiques de raccordement

Type de raccordementenfichable

Environmental Product Compliance

REACh SVHCLead 7439-92-1
China RoHSPériode d'utilisation conforme : illimitée = EFUP-e
Aucune substance dangereuse dépassant les valeurs seuils ;

Classifications
