PHOENIX_CONTACTProtection surtensionsECP-E 8A 0900812 PHOENIX CONTACT Disjoncteur de protection d'appareils électronique

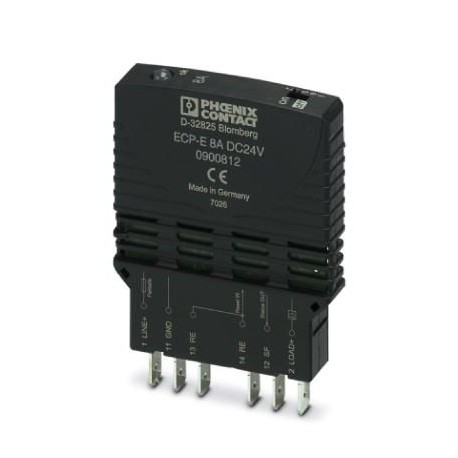

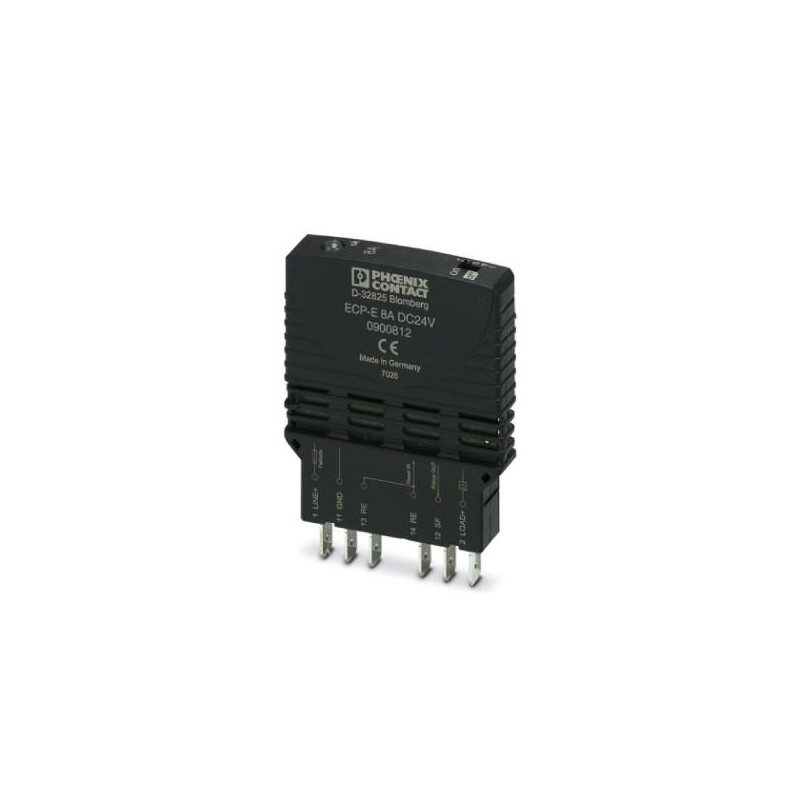

PHOENIX_CONTACT ECP-E 8A 0900812 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

ECP-E 8A 0900812 PHOENIX CONTACT Disjoncteur de protection d'appareils électronique

Référence: ECP-E 8A

Code: 0900812

Fabricant: PHOENIX_CONTACT

Description:

Disjoncteur de protection d'appareils électronique
Interrupteurs de protection pour appareils électroniques, nombre de pôles : 1, type de connexion : Raccord à vis, largeur : 12,5 mm, type de fusible : électronique, type de fusible : fusible automatique, classe de montage : dans l’élément de base, Couleur : noir

Catégories:

  • Blocs de jonction > Bloc de jonction à fusible
  • PHOENIX_CONTACT > Protection surtensions

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Demandez un devis et nous vérifierons la disponibilité des unités. Si aucune unité n'est disponible, l'un de nos techniciens recherchera une solution alternative.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Données commerciales

Code de commande0900812
Unité de conditionnement5 pcs
RemarqueFabrication à la commande (pas de reprise)
Page cataloguePage 324 (C-4-2017)
GTIN4046356103756
Poids par pièce (hors emballage)0,044 KGM
Numéro du tarif douanier85362010
Pays d'origineDE (Allemagne)

Généralités

Instruction pour le montageEn cas de montage en série sans refroidissement par convection, l'intensité nominale de l'appareil ne doit pas dépasser 80 % maximum en raison de l'influence thermique en service continu (durée d'enclenchement de 100 %).
Dans les installations ou machines, des précautions particulières doivent être prises afin d'éviter tout redémarrage des éléments (p. ex. utilisation d'un API de sécurité).
Le montage en parallèle de plusieurs disjoncteurs n'est pas autorisé.
Type de montagesur embase
Colorisnoir
Nombre de pôles1
Catégorie de surtension_GRPII
Matériau isolantPA66/6
Classe d'inflammabilité selon UL 94V0

Caractéristiques électriques

Fusibleélectronique
Type de fusibleDisjoncteur
Tension de choc assignée0,5 kV
Tension de service24 V DC
24 V DC (à 50 °C (UL 2367, UL 508, ANSI/ISA 12.12.01))
18 V DC ... 32 V DC
Intensité nominale IN8 A
Fusible requis en amontpas nécessaire, élément Fail-Safe intégré
Rigidité diélectriquemax. 32 V DC (Circuit de charge)
Degré de pollution2
Catégorie de surtension_GRPII
Groupe d'isolantI
Pouvoir de coupure ICNLimitation de courant active
Plage de courant de repos I0typ. 25 mA ±5 mA (à l'état actif)

Cotes

Hauteur60 mm
Largeur12,5 mm
Profondeur70 mm
Hauteur NS 35/7,5144 mm
Hauteur NS 35/15151,5 mm
Hauteur module complet115 mm
Largeur module complet38 mm
Profondeur module complet112,5 mm

Conditions d'environnement

Indice de protectionIP30 (Zone de manœuvre)
Température ambiante (fonctionnement)0 °C ... 50 °C (pas de condensation)

Caractéristiques de raccordement

Type de raccordementRaccordement vissé

Normes et spécifications

Normes/prescriptionsUL 2367
UL 508
CSA 22.2 N° 14

Environmental Product Compliance

REACh SVHCLead 7439-92-1
