Les images sont à titre illustratif. Svp, révisez la fiche technique.

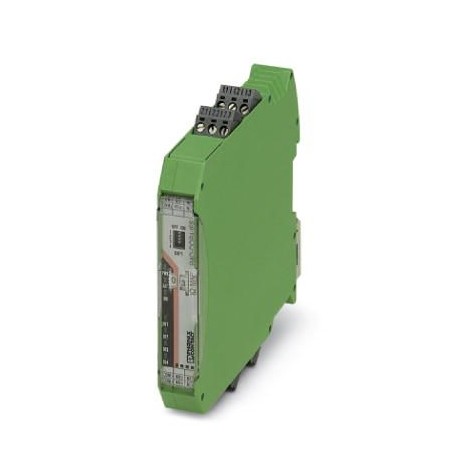

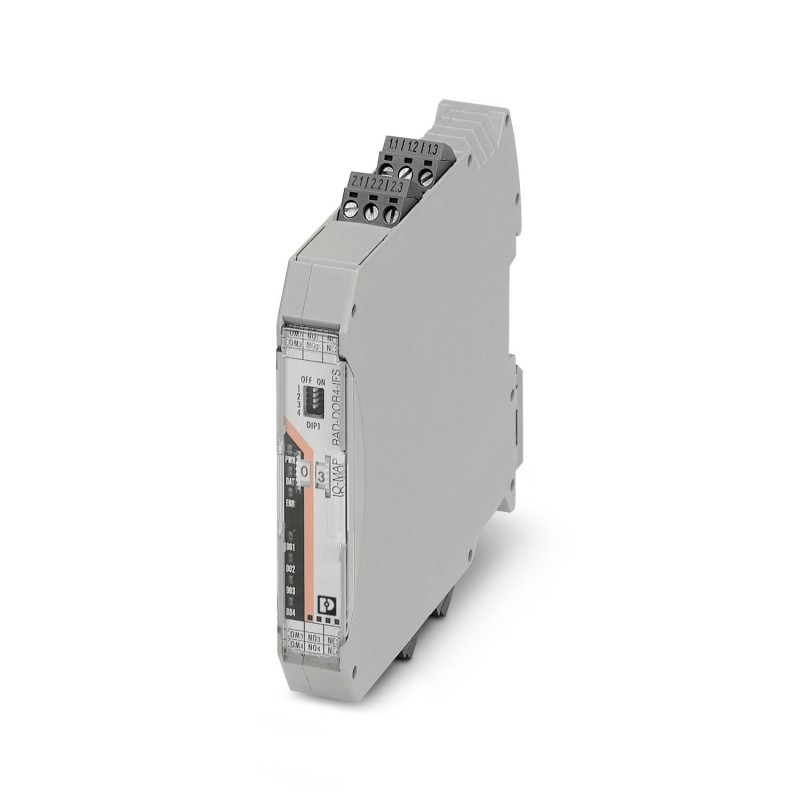

RAD-DOR4-IFS 2901536 PHOENIX CONTACT Module d'extension E/S
Référence: RAD-DOR4-IFS
Code: 2901536
Fabricant: PHOENIX_CONTACT
Description:
Module d'extension E/S
Radioline : module d’extension d’E/S, 4 sorties de relais numériques (5 A, 250 V AC/DC)
Module d’extension Radioline E/O, 4 sorties relais numériques (5 A, 250 V AC/DC)
Catégories:
- Commande industrielle API > Bus de terrain, périphérie déc. - module d'entrées/sorties numérique
- PHOENIX_CONTACT > Sécurité et communications
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
- En savoir plus
- ETIM
- Commentaires
DERNIÈRE CONSULTÉS
EN SAVOIR PLUS
Données commerciales
| Code de commande | 2901536 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 461 (C-6-2017) |
| GTIN | 4046356610483 |
| Poids par pièce (hors emballage) | 0,179 KGM |
| Numéro du tarif douanier | 85177000 |
| Pays d'origine | DE (Allemagne) |
Remarque
| Restriction d'utilisation | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
|---|
Conditions d'environnement
| Indice de protection | IP20 |
|---|---|
| Température ambiante (fonctionnement) | -40 °C ... 70 °C (Derating à partir de 55°C) |
| -40 °F ... 158 °F (Derating à partir de 131 °F) | |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| -40 °F ... 185 °F | |
| Humidité de l'air admissible (service) | 20 % ... 85 % |
| Humidité de l'air admissible (stockage/transport) | 20 % ... 85 % |
| Altitude | 2000 m |
| Vibrations (service) | selon CEI 60068-2-6 : 5g, 10 Hz ... 150 Hz |
| Choc | 16g, 11 ms |
Généralités
| Catégorie de surtension | II |
|---|---|
| Emplacement pour le montage | indifférent |
| Conseils pour le montage | sur profilé normalisé NS 35 selon EN 60715 |
| Degré de pollution | 2 |
| Matériau du boîtier | PA 6.6-FR |
| Classe d'inflammabilité selon UL 94 | V0 |
| MTTF | 1087 Années (Telcordia-Standard, température 25 °C, cycle de travail 21% (5 jours par semaine, 8 heures par jour)) |
| 523 Années (Telcordia-Standard, température 40 ℃, cycle de travail 34,25 % (5 jours par semaine, 12 heures par jour)) | |
| 204 Années (Standard Telcordia, température 40 °C, cycle de travail 100 % (7 jours par semaine, 24h/24)) |
Alimentation
| Plage de tension d'alimentation | 19,2 V DC ... 30,5 V DC (Connecteur sur profilé) |
|---|---|
| Courant max. absorbé | ≤ 55 mA (@24 VDC, @ 25°C) |
| Protection contre les transitoires | Oui |
Sorties TOR
| Nombre de sorties | 4 |
|---|---|
| Type de contact | Contact inverseur |
| Matériau des contacts | AgSnO2 |
| Tension de commutation maximale | 250 V AC/DC |
| Courant de commutation minimal | ≥ 10 mA |
| Courant de commutation maximal | 5 A (par voie) |
| Durée de vie mécanique | 1x 107cycles |
| Durée de vie électrique | 1x 105cycles (pour 5 A, 250 V AC, ohmique) |
| 2x 105cycles (à 2 A, 250 V AC, cosφ 0,4) | |
| 2x 105cycles (à 1 A, 24 V DC, L/R = 48 ms) | |
| Fréquence de commutation maximale | 2 Hz |
| Puissance de commutation | 120 W (24 V DC) |
| 120 W (30 V DC) | |
| 20 W (48 V DC) | |
| 18 W (60 V DC) | |
| 22 W (110 V DC) | |
| 40 W (220 V DC) | |
| 42 W (250 V DC) | |
| 1250 VA | |
| Comportement des sorties (réglable via sélecteurs de codage (DIP)) | Fonction de conservation / remise à zéro |
Isolation galvanique
| E/S TOR | 300 V (Tension assignée d'isolement (entre entrées TOR // alimentation TBUS, isolation renforcée selon EN 61010)) |
|---|
Caractéristiques de raccordement
| Type de raccordement | Raccordement vissé |
|---|---|
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 2,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 14 |
| Longueur à dénuder | 7 mm |
| Couple de serrage | 0,6 Nm |
| Filetage vis | M3 |
Affichage d'état
| Affichage d'état | LED verte (tension d'alimentation, PWR) |
|---|---|
| LED verte (communication de bus, DAT) | |
| LED rouge (erreur périphérique, ERR) | |
| LED jaune (sortie TOR, DO1) | |
| LED jaune (sortie TOR, DO2) | |
| LED jaune (sortie TOR, DO3) | |
| LED jaune (sortie TOR, DO4) |
Normes et spécifications
| Compatibilité électromagnétique | Conformité à la directive CEM 2014/30/UE |
|---|---|
| Désignation de la norme | Directive CEM 2014/30/UE |
| Normes/Prescriptions | EN 61000-6-2 |
| Désignation de la norme | Directive CEM 2014/30/UE |
| Normes/Prescriptions | EN 61000-6-4 |
| Désignation de la norme | Directive Ex (ATEX) |
| Normes/Prescriptions | EN 60079-0 |
| Désignation de la norme | Directive Ex (ATEX) |
| Normes/Prescriptions | EN 60079-15 |
| Emission | EN 61000-6-4 |
| Immunité | EN 61000-6-2 |
| Classe d'inflammabilité selon UL 94 | V0 |
| Choc | 16g, 11 ms |
| Vibrations (service) | selon CEI 60068-2-6 : 5g, 10 Hz ... 150 Hz |
| Conformité | Conformité CE |
| ATEX | II 3 G Ex nA nC IIC T4 Gc |
| IECEx | Ex nA nC IIC T4 Gc |
| UL, USA/Canada | UL 508 Listed |
| Class I, Div. 2, Groups A, B, C, D T4A | |
| Class I, Zone 2, IIC T4 | |
| Test aux gaz nocifs | ISA-S71.04-1985 G3 Harsh Group A |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Contenu du kit
Connecteur sur profilé pour montage sur profilé. Universel pour boîtiers TBUS. Contacts or, 5 pôles.
Classifications
eCl@ss 4.027230207eCl@ss 4.127230207eCl@ss 5.027230207eCl@ss 5.127242200eCl@ss 6.027242600eCl@ss 7.027242604eCl@ss 8.027242604eCl@ss 9.027242604
ETIM for 2901536 Commande industrielle API (EC001599)
Nom de la caractéristique
Valeur de la caractéristique
Nom de la caractéristiqueTension d'alimentation CC (EF007534)
Valeur de la caractéristique19.2 V
Nom de la caractéristiqueType de tension d'alimentation (EF002991)
Valeur de la caractéristiqueCC
Nom de la caractéristiqueNombre d'entrées numériques (EF001992)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de sorties numériques (EF001993)
Valeur de la caractéristique4
Nom de la caractéristiqueEntrées numériques configurables (EF008516)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueSorties numériques configurables (EF008520)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueType de tension d'entrée (EF003033)
Valeur de la caractéristiqueCC
Nom de la caractéristiqueType de sortie numérique (EF003601)
Valeur de la caractéristiqueRelais
Nom de la caractéristiqueCourant de sortie (EF003202)
Valeur de la caractéristique5 A
Nom de la caractéristiqueProtection contre les courts-circuits, sorties disponibles (EF003203)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueNombre d'interfaces matérielles Industrial Ethernet (EF003020)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre d'interfaces matérielles PROFINET (EF006932)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre d'interfaces matérielles en série RS-232 (EF003021)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre d'interfaces matérielles en série RS-422 (EF003022)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre d'interfaces matérielles en série RS-485 (EF003023)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre d'interfaces matérielles en série TTY (EF003024)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre d'interfaces matérielles parallèles (EF003026)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre d'interfaces matérielles Wireless (EF006933)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre d'interfaces matérielles USB (EF003025)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre d'autres interfaces matérielles (EF003027)
Valeur de la caractéristique0
Nom de la caractéristiqueAvec interface optique (EF003028)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueStandard radio Bluetooth (EF007178)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueStandard radio WLAN 802.11 (EF007179)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueStandard radio GPRS (EF008523)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueStandard radio GSM (EF008524)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueStandard radio UMTS (EF008525)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueMaître IO-Link (EF007298)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueComposants système (EF004118)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueClasse de protection (IP) (EF005474)
Valeur de la caractéristiqueIP20
Nom de la caractéristiqueFinition du raccordement électrique (EF003961)
Valeur de la caractéristiqueBorne à vis
Nom de la caractéristiqueTemps de retard en cas de changement de signal (EF002382)
Valeur de la caractéristique0 ms
Nom de la caractéristiqueRaccordement au bus de champ possible sur coupleur de bus séparé (EF004002)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueMontage possible sur barres profilées (EF003972)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueMontage mural/direct possible (EF007020)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueEncastrement frontal possible (EF007016)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueMontage sur rack possible (EF007018)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté aux fonctions de sécurité (EF001597)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueSIL conformément à IEC 61508 (EF009889)
Valeur de la caractéristiqueSans
Nom de la caractéristiqueNiveau de performance selon EN ISO 13849-1 (EF007399)
Valeur de la caractéristiqueSans
Nom de la caractéristiqueMatériel associé (Ex ia) (EF004141)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueMatériel associé (Ex ib) (EF004142)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueCatégorie de protection contre les explosions pour le gaz (EF003997)
Valeur de la caractéristiqueSans
Nom de la caractéristiqueCatégorie de protection contre les explosions pour la poussière (EF003998)
Valeur de la caractéristiqueSans
Nom de la caractéristiqueLargeur (EF000008)
Valeur de la caractéristique17.6 mm
Nom de la caractéristiqueHauteur (EF000040)
Valeur de la caractéristique113.01416 mm
Nom de la caractéristiqueProfondeur (EF000049)
Valeur de la caractéristique113.6 mm
