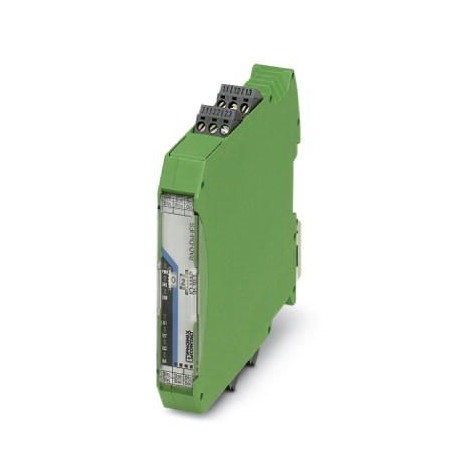

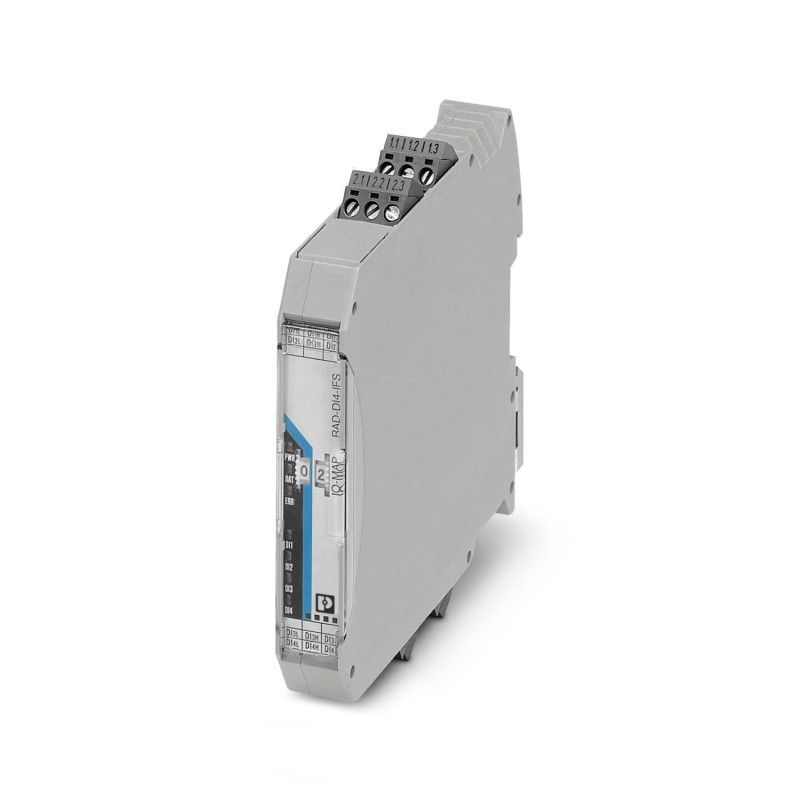

RAD-DI4-IFS 2901535 PHOENIX CONTACT Module d'extension E/S
RAD-DI4-IFS
2901535
PHOENIX_CONTACT
Module d'extension E/S
Radioline : module d’extension d’E/S, 4 entrées numériques (0 ... 250 V C.A./C.C.)
Radioline - Module d'extension d'E/S, 4 entrées TOR (0 ... 250 V AC/DC)
Commande industrielle API > Bus de terrain, périphérie déc. - module d'entrées/sorties numérique
Sécurité et communications
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Caractéristiques techniques
Remarques
| Remarque relative à l'application | |
| Remarque relative à l'application | Uniquement pour un usage industriel |
Propriétés du produit
| Type de produit | Module d'extension |
| MTTF | 1766 Années (SN 29500 standard, température 25 °C, cycle de travail 21 %) |
| 653 Années (SN 29500 standard, température 40 °C, cycle de travail 34,25 %) | |
| 250 Années (SN 29500 standard, température 40 °C, cycle de travail 100 %) | |
| État de la gestion des données | |
| Révision de l'article | 09 |
| Propriétés d'isolation | |
| Catégorie de surtension | II |
| Degré de pollution | 2 |
Propriétés électriques
| Isolation galvanique | 300 V (Tension assignée d'isolement (entre entrées TOR // alimentation TBUS, isolation renforcée selon EN/CEI 61010)) |
| 300 V (Tension assignée d'isolement (celle-ci vers les appareils voisins, isolation de base selon EN/CEI 61010)) | |
| Tension d'essai E/S TOR | 2,5 kV AC (50 Hz, 1 min.) |
| Puissance dissipée maximale en condition nominale | 0,264 W |
| Protection contre les transitoires | oui |
| Alimentation | |
| Plage de tension d'alimentation | 19,2 V DC ... 30,5 V DC (Connecteur sur profilé) |
| Courant max. absorbé | 11 mA (@24 VDC, @ 25°C) |
Données d'entrée
| Numérique | |
| Courant max. absorbé | 1 mA |
| Numérique | |
| Description de l'entrée | Entrée TOR |
| Nombre d'entrées | 4 |
| Signal d'entrée tension | 0 V AC/DC ... 250 V AC/DC |
| Niveau commut. signal « 0 » | 0 V AC/DC ... 4 V AC/DC (Entrée Low Voltage) |
| 0 V AC/DC ... 20 V AC/DC (Entrée High Voltage) | |
| Niveau commut. signal « 1 » | 10 V AC/DC ... 50 V AC/DC (Entrée Low Voltage) |
| 50 V AC/DC ... 250 V AC/DC (Entrée High Voltage) | |
| Fréquence d'entrée | ≤ 2 Hz |
Caractéristiques de raccordement
| Couple de serrage | 0,5 Nm ... 0,6 Nm |
| 5 lbf-in. ... 7 lbf-in. | |
| Type de raccordement | Raccordement vissé |
| Longueur à dénuder | 7 mm |
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 2,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 14 |
Signalisation
| Affichage d'état | LED tension d'alimentation, PWR (verte) |
| LED verte (communication de bus, DAT) | |
| LED erreur périphérique, ERR (rouge) | |
| LED jaune (entrée TOR, DI1) | |
| LED jaune (entrée TOR, DI2) | |
| LED jaune (entrée TOR, DI3) | |
| LED jaune (entrée TOR, DI4) |
Dimensions
| Dessin coté |  |
| Largeur | 17,5 mm |
| Hauteur | 113 mm |
| Profondeur | 114,5 mm |
Indications sur les matériaux
| Couleur (Boîtiers) | gris (RAL 7042) |
| Matériau (Boîtier) | PA 6.6-FR |
| Classe d'inflammabilité selon UL 94 | V0 |
Conditions environnementales et de durée de vie
| Conditions ambiantes | |
| Indice de protection | IP20 |
| Température ambiante (fonctionnement) | -40 °C ... 70 °C |
| -40 °F ... 158 °F | |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| -40 °F ... 185 °F | |
| Altitude | 2000 m |
| Humidité de l'air admissible (fonctionnement) | 20 % ... 85 % |
| Humidité de l'air admissible (stockage/transport) | 20 % ... 85 % |
| Choc | 16g, 11 ms |
| Vibrations (service) | selon CEI 60068-2-6 : 5g, 10 Hz ... 150 Hz |
Homologations
| CE | |
| Certificat | Conformité CE |
| ATEX | |
| Repérage | II 3 G Ex ec IIC T4 Gc |
| Certificat | IBExU 15 ATEX B008 X |
| Remarque | Tenir compte des instructions d'installation particulières contenues dans la documentation. |
| IECEx | |
| Repérage | Ex ec IIC T4 Gc |
| Certificat | IECEx IBE 13.0019X |
| EAC Ex | |
| Repérage | 2Ex nA nC IIC T4 Gc X |
| Certificat | RU C-DE.HB49.B.00033/20 |
| UL, USA / Canada | |
| Repérage | 508 Listed |
| Class I, Div. 2, Groups A, B, C, D T4A | |
| Class I, Zone 2, IIC T4 | |
| CCC / China-Ex | |
| Repérage | Ex ec IIC T4 Gc |
| Certificat | 2022122310115625 |
| Homologation Corée du Sud, KC | |
| Certificat | R-R-PCK-2901535 |
| Test aux gaz nocifs | |
| Repérage | ISA-S71.04-1985 G3 Harsh Group A |
Données CEM
| Compatibilité électromagnétique | Conformité à la directive CEM 2014/30/UE |
| Immunité | EN 61000-6-2 |
| Emission | EN 61000-6-4 |
Normes et spécifications
| Désignation de la norme | Directive CEM 2014/30/UE |
| Normes/prescriptions | EN 61000-6-2 |
| Désignation de la norme | Directive CEM 2014/30/UE |
| Normes/prescriptions | EN 61000-6-4 |
| Désignation de la norme | Directive Ex (ATEX) |
| Normes/prescriptions | EN 60079-0 |
| Désignation de la norme | Directive Ex (ATEX) |
| Normes/prescriptions | EN 60079-15 |
Montage
| Type de montage | Montage sur rail DIN |
| Instructions de montage | sur profilé normalisé NS 35 selon EN 60715 |
| Emplacement pour le montage | indifférent |
| Caractéristique | Valeur |
|---|---|
| Type de tension d'alimentation (EF002991) | CC |
| Nombre d'entrées numériques (EF001992) | 4 |
| Nombre de sorties numériques (EF001993) | 0 |
| Entrées numériques configurables (EF008516) | Non |
| Sorties numériques configurables (EF008520) | Non |
| Type de tension d'entrée (EF003033) | CC |
| Type de sortie numérique (EF003601) | Sans |
| Protection contre les courts-circuits, sorties disponibles (EF003203) | Non |
| Nombre d'interfaces matérielles Industrial Ethernet (EF003020) | 0 |
| Nombre d'interfaces matérielles PROFINET (EF006932) | 0 |
| Nombre d'interfaces matérielles en série RS-232 (EF003021) | 0 |
| Nombre d'interfaces matérielles en série RS-422 (EF003022) | 0 |
| Nombre d'interfaces matérielles en série RS-485 (EF003023) | 0 |
| Nombre d'interfaces matérielles en série TTY (EF003024) | 0 |
| Nombre d'interfaces matérielles parallèles (EF003026) | 0 |
| Nombre d'interfaces matérielles Wireless (EF006933) | 0 |
| Nombre d'interfaces matérielles USB (EF003025) | 0 |
| Nombre d'autres interfaces matérielles (EF003027) | 0 |
| Avec interface optique (EF003028) | Oui |
| Standard radio Bluetooth (EF007178) | Non |
| Standard radio WLAN 802.11 (EF007179) | Non |
| Standard radio GPRS (EF008523) | Non |
| Standard radio GSM (EF008524) | Non |
| Standard radio UMTS (EF008525) | Non |
| Maître IO-Link (EF007298) | Non |
| Composants système (EF004118) | Oui |
| Classe de protection (IP) (EF005474) | IP20 |
| Finition du raccordement électrique (EF003961) | Borne à vis |
| Temps de retard en cas de changement de signal (EF002382) | 0 ms |
| Raccordement au bus de champ possible sur coupleur de bus séparé (EF004002) | Oui |
| Montage possible sur barres profilées (EF003972) | Oui |
| Montage mural/direct possible (EF007020) | Non |
| Encastrement frontal possible (EF007016) | Non |
| Montage sur rack possible (EF007018) | Non |
| Adapté aux fonctions de sécurité (EF001597) | Non |
| SIL conformément à IEC 61508 (EF009889) | Sans |
| Niveau de performance selon EN ISO 13849-1 (EF007399) | Sans |
| Matériel associé (Ex ia) (EF004141) | Non |
| Matériel associé (Ex ib) (EF004142) | Non |
| Catégorie de protection contre les explosions pour le gaz (EF003997) | Sans |
| Catégorie de protection contre les explosions pour la poussière (EF003998) | Sans |
| Largeur (EF000008) | 17.6 mm |
| Hauteur (EF000040) | 113.01416 mm |
| Profondeur (EF000049) | 113.6 mm |
