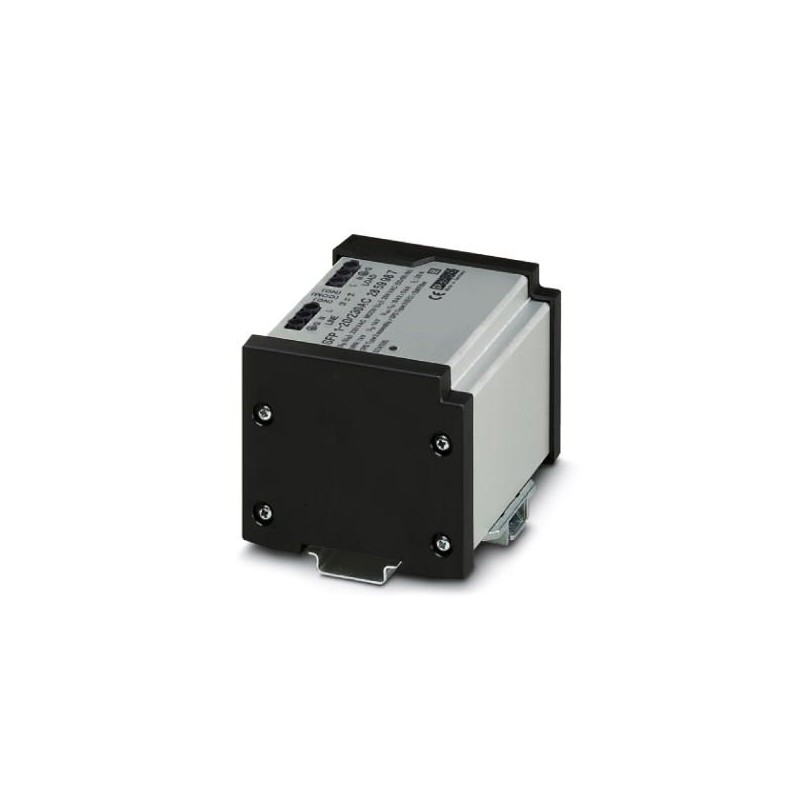

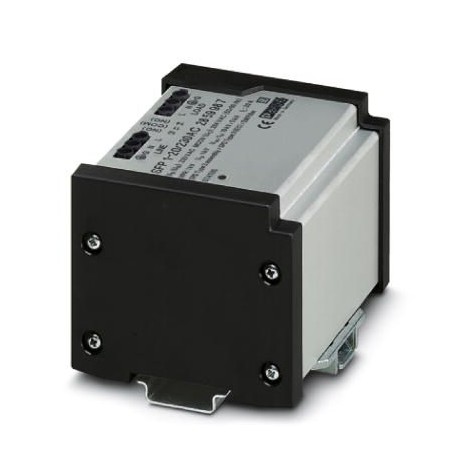

SFP 1-20/230AC 2859987 PHOENIX CONTACT Dispositif de protection antisurtension filtre CEM
SFP 1-20/230AC
2859987
PHOENIX_CONTACT
Dispositif de protection antisurtension filtre CEM
Protection de l’appareil, selon le type 3/classe III, avec filtre antiparasite du réseau contre les tensions de bordure à haute fréquence, pour les réseaux d’alimentation monophasés avec N et PE séparés (système à 3 conducteurs : L1, N, PE), avec contact d’indication à distance.
Protection par mise à la terre, contre la foudre et contre les surtensions > Appareil de protection contre la surtension pour appareil terminal
Trabtech (TT)
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Achetés habituellement ensemble
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2859987 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 184 (C-4-2017) |
| GTIN | 4046356098175 |
| Poids par pièce (hors emballage) | 0,616 KGM |
| Numéro du tarif douanier | 85363010 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Indice de protection | IP20 |
|---|---|
| Température ambiante (fonctionnement) | -25 °C ... 70 °C |
| Température ambiante (stockage/transport) | -25 °C ... 70 °C |
| Humidité de l'air admissible (service) | 5 % ... 95 % |
Généralités
| Types EN | T3 |
|---|---|
| Nombre de ports | Two |
| Circuits de protection | L-N |
| L-PE | |
| N-PE | |
| Type de montage | Profilé : 35 mm |
| Coloris | noir |
| argent | |
| Matériau du boîtier | Aluminium |
| Degré de pollution | 2 |
| Classe d'inflammabilité selon UL 94 | V-0 |
| Type | Module pour profilés monobloc |
| Nombre de pôles | 2 |
| Message protection antisurtension défectueuse | optique, contact de signalisation à distance |
| S'utilise dans les pays | D, A, I, NL, S, E, FIN, P |
Circuit de protection
| Tension nominale UN | 240 V AC (TN) |
|---|---|
| 240 V AC (TT - uniquement avec un disjoncteur différentiel) | |
| 240 V AC (IT - only in use with RCD) | |
| Fréquence nominale fN | 50 Hz (60 Hz) |
| Tension permanente maximale UC | 264 V AC |
| Courant de charge nominal IL | 20 A (40 °C) |
| Courant résidual IPE | ≤ 0,6 mA |
| Courant nom. de décharge In(8/20)µs | 5 kA |
| Consommation de puissance en veille PC | ≤ 25 VA (pour UREF) |
| ≤ 27,5 VA (pour UC) | |
| Tension d'essai de référence UREF | 264 V AC |
| Choc combiné UOC | 10 kV (5 kA) |
| Niveau de protection en tension Up | ≤ 1 kV |
| Réponse au TOV pour UT(L-N) | 350 V AC (5 s / mode résistance) |
| 457 V AC (120 min / mode défaillance sécurisée) | |
| Réponse au TOV pour UT(L-PE) | 457 V AC (5 s / mode résistance) |
| 350 V AC (120 min / mode résistance) | |
| 1464 V AC (200 ms / mode défaillance sécurisée) | |
| Réponse au TOV pour UT(N-PE) | 1200 V AC (200 ms / mode défaillance sécurisée) |
| Temps de réponse tA | ≤ 25 ns |
| Capacité (L-N) | 1 µF ±10 % |
| 10 nF ±10 % (X2-275 V) | |
| Capacité (L-PE) | 2,2 nF ±20 % (Y2-250 V) |
| Capacité (L-PEN) | 2,2 nF ±20 % (Y2-250 V) |
| Protection max. en amont nécessaire | 20 A (MCB B / usage général) |
| 16 A (IT - MCB B / usage général) | |
| Perte d'insertion aE, sym. | 20 dB (≥ 100 kHz / 50 Ω) |
| Perte d'insertion aE, asym. | 30 dB (≥ 1 MHz / 50 Ω) |
| Courant de court-circuit assigné ISCCR | 5 kA AC (TN/TT) |
| 1 kA AC (IT) |
Affichage / Signalisation à distance
| Fonction de commutation | Inverseur |
|---|---|
| Tension de service | 12 V AC ... 250 V AC |
| 250 V DC (250 mA DC) | |
| Courant de service | 100 mA AC ... 1 A AC |
| 1 A DC (48 V DC) | |
| Type de raccordement | Raccordement vissé enfichable |
| Section de conducteur souple | 0,14 mm² ... 1,5 mm² |
| Section de conducteur rigide | 0,14 mm² ... 1,5 mm² |
| Section conduct. AWG | 26 ... 16 |
| Filetage vis | M2 |
| Couple de serrage | 0,25 Nm |
| Longueur à dénuder | 7 mm |
Caractéristiques de raccordement
| Type de raccordement | Blocs de jonction à vis |
|---|---|
| Section de conducteur souple | 2,5 mm² ... 4 mm² |
| Section de conducteur rigide | 2,5 mm² ... 6 mm² |
| Section conduct. AWG | 14 ... 10 |
| Filetage vis | M3 |
| Couple de serrage | 0,5 Nm ... 0,6 Nm |
| 4,5 lbf-in. ... 5,5 lbf-in. | |
| Longueur à dénuder | 8 mm |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130806eCl@ss 8.027130806eCl@ss 9.027130806
| Caractéristique | Valeur |
|---|---|
| Tension continue la plus élevée CA (EF004198) | 264 V |
| Niveau de protection L-N (EF004236) | 1 kV |
| Type de montage (EF000003) | Profilé chapeau 35 mm |
| Section de conducteur rigide max. (monofilaire/multifilaire) (EF008827) | 6 mm² |
| Section de conducteur flexible max. (fil fin) (EF008828) | 4 mm² |
| Avec contact de signalisation à distance (EF000422) | Oui |
| Signalisation au niveau de l'appareil (EF004241) | Optique |
| Classe d'essai type 3 (EF004231) | Oui |
| Classe de protection (IP) (EF005474) | IP20 |
