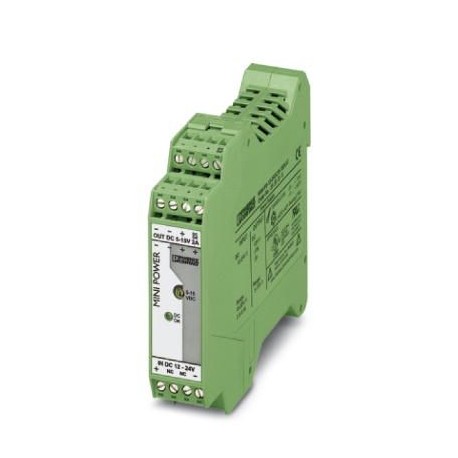

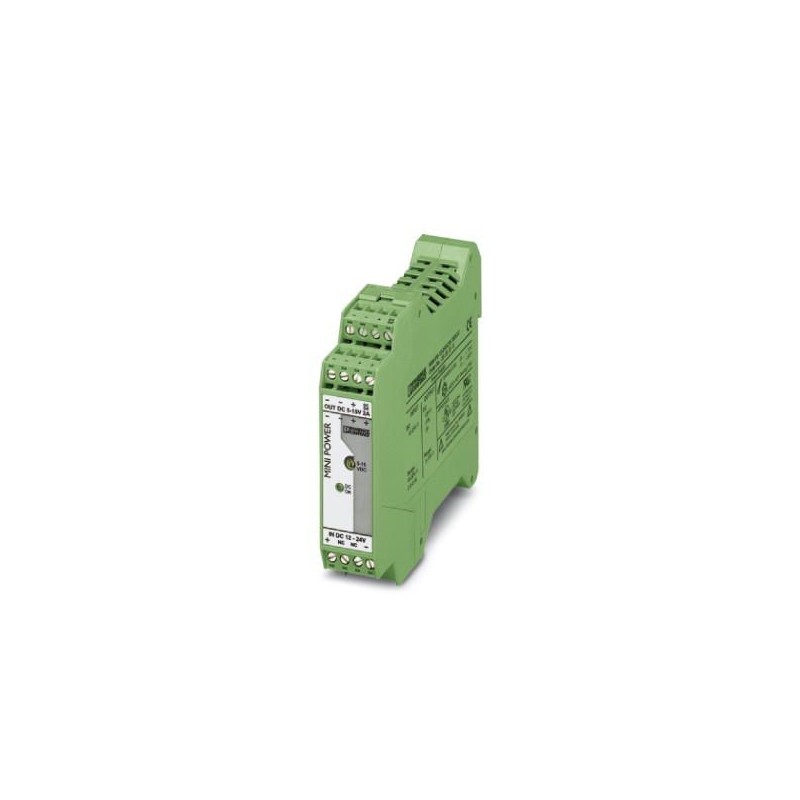

MINI-PS- 12- 24DC/ 5-15DC/2 2320018 PHOENIX CONTACT Convertisseur DC/DC
MINI-PS-12-24DC/ 5-15DC/2
2320018
PHOENIX_CONTACT
Convertisseur DC/DC
Pour les nouvelles installations, utilisez l’article suivant : 1066704.Convertisseur MINI DC/DC à commutation primaire pour montage sur rail, entrée : 12 - 24 V DC, sortie : 5 - 15 V DC/2 A
Appareillage industriel basse tension > Alimentation en courant continu
Alimentations
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2320018 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 256 (C-4-2017) |
| GTIN | 4046356478519 |
| Poids par pièce (hors emballage) | 0,200 KGM |
| Numéro du tarif douanier | 85044030 |
| Pays d'origine | CN (Chine) |
Conditions d'environnement
| Indice de protection | IP20 |
|---|---|
| Température ambiante (fonctionnement) | -25 °C ... 70 °C (Derating à partir de +60 °C) |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Humidité de l'air max. admissible (service) | ≤ 95 % (A +25 °C, sans condensation) |
| Classe climatique | 3K3 (selon EN 60721) |
| Degré de pollution | 2 |
Données d'entrée
| Plage de tension nominale d'entrée | 12 V DC ... 24 V DC |
|---|---|
| Plage de tension d'entrée | 10 V DC ... 32 V DC (Démarrage > 10,5 V DC) |
| Plage de fréquence DC | 0 Hz |
| Courant absorbé | 2,3 A (12 V DC) |
| 1,1 A (24 V DC) | |
| Choc de courant d'enclenchement | < 10 A (typique) |
| Protection contre microcoupures | typ. 4 ms (12 V DC) |
| typ. 18 ms (24 V DC) | |
| Fusible d'entrée | 6,3 A (temporisé, intérieur) |
Données de sortie
| Tension de sortie nominale | 12 V DC ±1 % |
|---|---|
| Plage de réglage de la tension de sortie (USet) | 5 V DC ... 15 V DC |
| Courant nominal de sortie (IN) | 2 A (-25 °C ... 60 °C) |
| Derating | 60 °C ... 70 °C (2,5 % / K) |
| Montage en parallèle autorisé | oui, pour installations redondantes / augmentation puissance |
| Connectabilité en série | oui |
| Résistance à l'alimentation de retour | 30 V DC |
| Protection antisurtension en sortie | < 25 V DC |
| Ondulation résiduelle | < 20 mVCC(20 MHz) |
| Temps d'enclenchement typique | < 0,5 s |
| Pointes de commutation charge nominale | < 10 mVCC(20 MHz) |
| Puissance dissipée à vide maximale | < 1 W |
| Puissance dissipée charge nominale max. | < 4,2 W |
Généralités
| Poids net | 0,2 kg |
|---|---|
| Rendement | > 88 % (pour 24 V DC et aux valeurs nominales) |
| Tension d'isolement entrée/sortie | 1,5 kV (homologation du type) |
| 1 kV (Contrôle individuel) | |
| Classe de protection | III |
| Indice de protection | IP20 |
| MTBF (IEC 61709, SN 29500) | |
| > 2072000 h (40 °C) | |
| Emplacement pour le montage | Profilé horizontal NS 35, EN 60715 |
| Conseils pour le montage | juxtaposable : horizontalement 0 mm, verticalement 50 mm |
Caractéristiques de raccordement entrée
| Type de raccordement | Raccordement vissé enfichable |
|---|---|
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 2,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 14 |
| Longueur à dénuder | 7 mm |
| Filetage vis | M3 |
Caractéristiques de raccordement sortie
| Type de raccordement | Raccordement vissé enfichable |
|---|---|
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 2,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 14 |
| Longueur à dénuder | 7 mm |
| Filetage vis | M3 |
Signalisation
| Dénomination sortie | DC-OK, active |
|---|---|
| Description de la sortie | UOUT> 0,9 x UN: Signal « high » |
| Tension de sortie | Uout |
| Courant de charge permanent | ≤ 20 mA |
| Affichage d'état | LED verte « DC OK » |
| Informations sur l'affichage d'état | UOUT> 0,9 x UN: LED allumée |
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 2,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 14 |
| Couple de serrage min. | 0,5 Nm |
| Couple de serrage max. | 0,6 Nm |
| Filetage vis | M3 |
Normes et spécifications
| Compatibilité électromagnétique | Conformité à la directive CEM 2014/30/UE |
|---|---|
| Emission | EN 55011 (EN 55022) |
| Immunité | EN 61000-6-2:2005 |
| Connexion selon la norme | CUL |
| Normes/Prescriptions | EN 61000-4-2 |
| Décharge par contact | 8 kV (Décharge par contact) |
| Normes/Prescriptions | EN 61000-4-3 |
| Plage de fréquence | 80 MHz ... 3 GHz |
| Intensité de champ | 10 V/m |
| Normes/Prescriptions | EN 61000-4-4 |
| Remarque | Critère B |
| Normes/Prescriptions | EN 61000-6-3 |
| EN 61000-4-6 | |
| Plage de fréquence | 0,15 MHz ... 80 MHz (10 V) |
| Normes/Prescriptions | EN 61000-4-11 |
| Directive basse tension | Conformité à la directive NSR 2006/95/CE |
| Norme – sécurité électrique | EN 60950-1/VDE 0805 (SELV) |
| Norme – Equipement électronique des installations à courant fort | EN 50178/VDE 0160 (PELV) |
| Norme, sectionnement sûr | DIN VDE 0100-410 |
| DIN VDE 0106-101 | |
| Homologations UL | UL/C-UL Listed UL 508 |
| Norme UL/C-UL Recognized UL 60950-1 | |
| UL ANSI/ISA-12.12.01 classe I, division 2, groupes A, B, C, D (site dangereux) | |
| Choc | 18 ms, 30g, dans chaque direction (selon CEI 60068-2-27) |
| Vibrations (service) | < 15 Hz, amplitude ±2,5 mm (selon CEI 60068-2-6) |
| 15 Hz ...150 Hz, 2,3g | |
| Applications ferroviaires | EN 50121-4 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 25 ans ; |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027250311eCl@ss 4.127250311eCl@ss 5.027242213eCl@ss 5.127210900eCl@ss 6.027210900eCl@ss 7.027210901eCl@ss 8.027210901eCl@ss 9.027210901
| Caractéristique | Valeur |
|---|---|
| Type de tension d'alimentation (EF002991) | CC |
| 1ere tension de sortie (EF006792) | 5 V |
| Courant de sortie max. 1 (EF008284) | 2 A |
| Tension de sortie ajustable (EF007002) | Oui |
| Valeur nominale de la tension de sortie 1 (EF009393) | 12 V |
| Valeur nominale du courant de sortie 1 (EF009396) | 2 A |
| Protégé contre les courts-circuits (EF007332) | Oui |
| Tension d'alimentation assignée CC (EF007078) | 10 V |
| Tension de sortie réglée (EF003092) | Oui |
| Puissance dissipée (EF003034) | 24 W |
| Stabilisé (EF005302) | Oui |
| Finition du raccordement électrique (EF003961) | Borne à vis |
| Montage possible sur barres profilées (EF003972) | Oui |
| Montage mural possible (EF003973) | Non |
| Adapté à un montage sur rail (EF001126) | Non |
| Hauteur d'encastrement (EF000332) | 99 mm |
| Montage direct possible (EF005689) | Non |
| Largeur (EF000008) | 22.5 mm |
| Hauteur (EF000040) | 99 mm |
| Profondeur (EF000049) | 107 mm |
| Adapté aux fonctions de sécurité (EF001597) | Oui |
| SIL conformément à IEC 61508 (EF009889) | Sans |
| Niveau de performance selon EN ISO 13849-1 (EF007399) | Sans |
| Classe de protection (IP) (EF005474) | IP20 |
| Classe de protection (NEMA) (EF011959) | Autre |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX ALIMENTATIONS FR.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2320018-MINI-PS- 12- 24DC/ 5-15DC/2 | 125 Kbytes |
|
