PHOENIX_CONTACTSécurité et communicationsSUBCON-PLUS-PROFIB/90/PG/M12 2902317 PHOENIX CONTACT Connecteurs de bus D-SUB

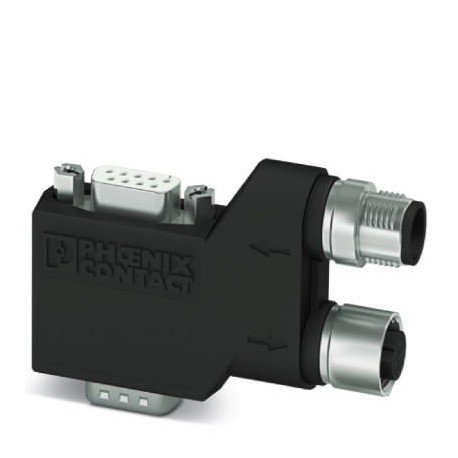

PHOENIX_CONTACT SUBCON-PLUS-PROFIB/90/PG/M12 2902317 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

SUBCON-PLUS-PROFIB/90/PG/M12 2902317 PHOENIX CONTACT Connecteurs de bus D-SUB

Référence: SUBCON-PLUS-PROFIB/90/PG/M12

Code: 2902317

Fabricant: PHOENIX_CONTACT

Description:

Connecteurs de bus D-SUB
Connecteur D-SUB, 9 pôles, broche, avec connecteur PG-D-SUB femelle, affectation : 3, 5, 6, 8 ; deux presse-étoupes M12 (codage B) sous 90°. Système de bus : PROFIBUS DP jusqu’à 12 MBits/s. Résistance à la fermeture au moyen d’une terminaison M12 séparée.

Catégories:

  • Installation de réseaux de communication > Connecteur Sub-D
  • PHOENIX_CONTACT > Sécurité et communications

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 68,72 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 2-3 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

EN SAVOIR PLUS

Données commerciales

Code de commande2902317
Unité de conditionnement1 pcs
Page cataloguePage 373 (C-6-2017)
GTIN4046356654982
Poids par pièce (hors emballage)0,071 KGM
Numéro du tarif douanier85366990
Pays d'origineCN (Chine)

Dimensions

Largeur16 mm
Hauteur40 mm
Longueur71 mm

Conditions d'environnement

Température ambiante (fonctionnement)-30 °C ... 80 °C
Température ambiante (stockage/transport)-40 °C ... 85 °C
Température ambiante (montage)-20 °C ... 80 °C
Humidité de l'air admissible (service)10 % ... 75 % (A +25 °C, sans condensation)
Altitude5000 m (Restriction : voir déclaration du fabricant)
Indice de protectionIP40

Généralités

Système de busPROFIBUS DP
SignalPROFIBUS
Vis de fixation SUBCONNEC4-40 UNC
Couple de serrage0,4 Nm
Matériau du boîtierPolyamide
Brochage3, 5, 6, 8
MTTF6706 Années (SN 29500 Standard, température 25 °C, cycle de travail 21 % (5 jours/semaine, 8 heures/jour))
1817 Années (SN 29500 Standard, température 40 °C, cycle de travail 34,25 % (5 jours/semaine, 12 heures/jour))
155 Années (SN 29500 Standard, température 40 °C, cycle de travail 100 % (7 jours/semaine, 24 heures/jour))

Caractéristiques de raccordement

RaccordementConnecteur SUB-D
Nombre de pôles9
Type de raccordementConnecteur mâle D-SUB
Résistance terminaleséparés par une résistance de terminaison M12
RaccordementPort de programmation
Nombre de pôles9
Type de raccordementConnecteur femelle D-SUB
RaccordementConnecteur mâle M12
Nombre de pôles5
Type de raccordementConnecteur M 12, détrompage B
Couple de serrage0,4 Nm
RaccordementConnecteur femelle M12
Nombre de pôles5
Type de raccordementConnecteur M 12, détrompage B
Couple de serrage0,4 Nm

Normes et spécifications

Test aux gaz nocifsISA-S71.04-1985 G3 Harsh Group A

Environmental Product Compliance

China RoHSPériode d'utilisation conforme (EFUP) : 50 ans
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses.

Classifications

ETIM for 2902317 Installation de réseaux de communication (EC001132)

Nom de la caractéristiqueNombre de pôles (EF001391)
Valeur de la caractéristique9
