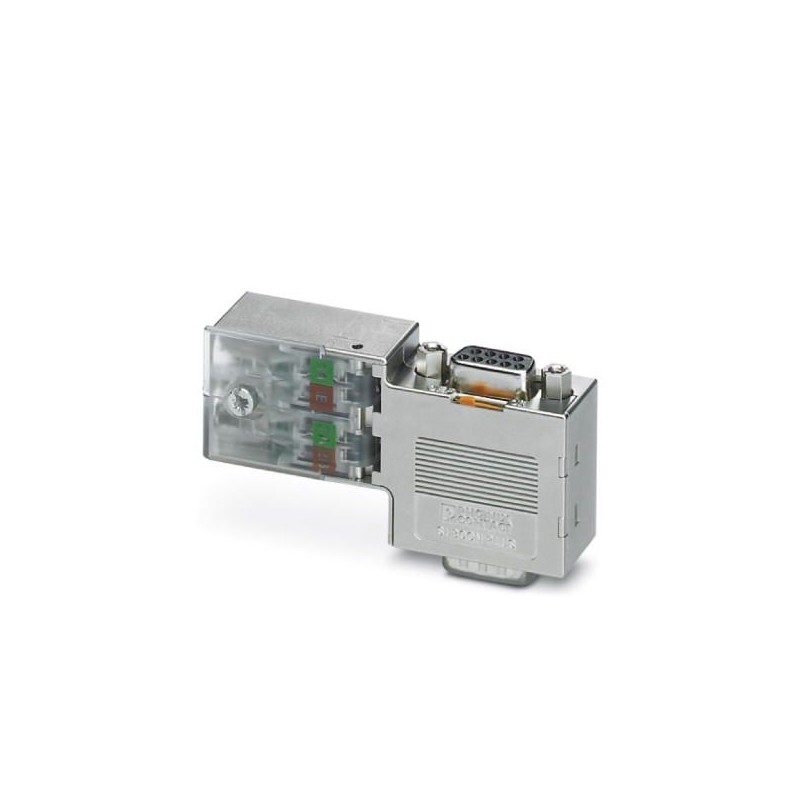

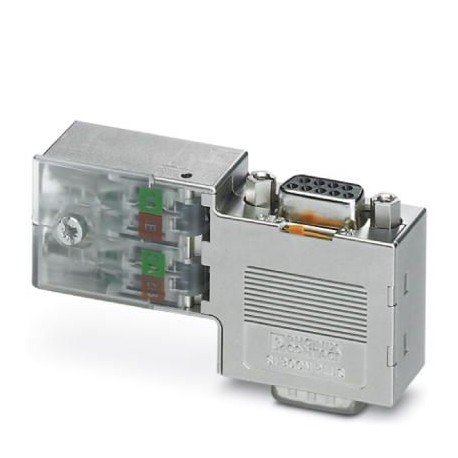

SUBCON-PLUS-PROFIB/90/PG/IDC 2313685 PHOENIX CONTACT Connecteurs de bus D-SUB
SUBCON-PLUS-PROFIB/90/PG/IDC
2313685
PHOENIX_CONTACT
Connecteurs de bus D-SUB
Sécurité et communications
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2313685 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 375 (C-6-2017) |
| GTIN | 4046356514576 |
| Poids par pièce (hors emballage) | 0,041 KGM |
| Numéro du tarif douanier | 85366990 |
| Pays d'origine | DE (Allemagne) |
Dimensions
| Diamètre de câble max. | 8,4 mm |
|---|---|
| Diamètre de câble min. | 7,6 mm |
| Largeur | 16,8 mm |
| Hauteur | 34,8 mm |
| Longueur | 72 mm |
Conditions d'environnement
| Température ambiante (fonctionnement) | -20 °C ... 75 °C |
|---|---|
| Température ambiante (stockage/transport) | -25 °C ... 80 °C |
| Altitude | 5000 m (Restriction : voir déclaration du fabricant) |
| Indice de protection | IP40 |
Généralités
| Tension nominale UN | 5 V |
|---|---|
| Intensité nominale IN | 100 mA |
| Système de bus | PROFIBUS DP |
| Signal | PROFIBUS |
| Cycles d'enfichage | > 200 |
| Tension d'essai | 50 V |
| Vis de fixation SUBCONNEC | 4-40 UNC |
| Couple de serrage | 0,4 Nm |
| 1,2 Nm (Vis du boîtier) | |
| Matériau du boîtier | ABS, métallisé |
| Brochage | 3, 5, 6, 8 |
| MTTF | 6706 Années (SN 29500 Standard, température 25 °C, cycle de travail 21 % (5 jours/semaine, 8 heures/jour)) |
| 1817 Années (SN 29500 Standard, température 40 °C, cycle de travail 34,25 % (5 jours/semaine, 12 heures/jour)) | |
| 155 Années (SN 29500 Standard, température 40 °C, cycle de travail 100 % (7 jours/semaine, 24 heures/jour)) |
Caractéristiques de raccordement
| Raccordement | Connecteur SUB-D |
|---|---|
| Nombre de pôles | 9 |
| Type de raccordement | Connecteur mâle D-SUB |
| Résistance terminale | 390 Ω |
| 220 Ω | |
| 390 Ω (activable de l'extérieur) | |
| Raccordement | Bornes IDC |
| Type de raccordement | Raccordement autodénudant IDC |
| Section de conducteur souple min. | 0,32 mm² |
| Section de conducteur souple max. | 1 mm² |
| Section de conducteur rigide min. | 0,32 mm² |
| Section de conducteur rigide max. | 1 mm² |
| Section de conducteur souple AWG min. | 22 |
| Section de conducteur AWG souple max. | 18 |
| Section du conducteur AWG min. | 22 |
| Section du conducteur AWG max. | 18 |
| Raccordement | Port de programmation |
| Nombre de pôles | 9 |
| Type de raccordement | Connecteur femelle D-SUB |
Normes et spécifications
| Exempt de substances néfastes à l'application d'enduits | selon la norme centrale VW-Audi-Seat P-VW 3.10.7 57 65 0 |
|---|---|
| Connexion selon la norme | CUL |
| Test aux gaz nocifs | ISA-S71.04-1985 G3 Harsh Group A |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027143424eCl@ss 5.127143400eCl@ss 6.027143400eCl@ss 7.027440302eCl@ss 8.027440302eCl@ss 9.027440302
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX AUTOMATION FR.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2313685-SUBCON-PLUS-PROFIB/90/PG/IDC | 154 Kbytes |
|
