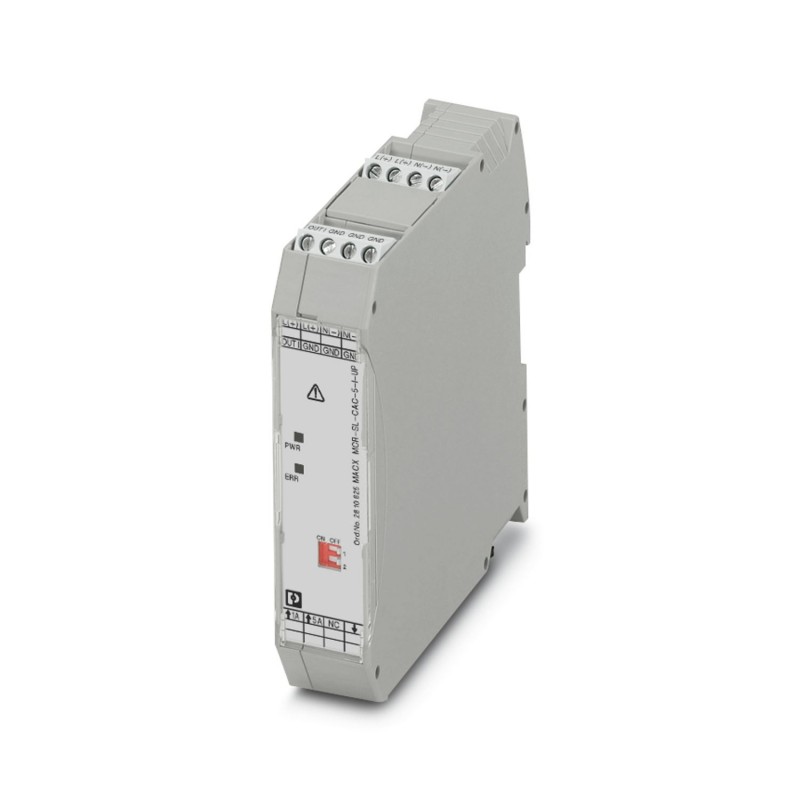

PHOENIX_CONTACT MACX MCR-SL-CAC-5-I-UP 2810625 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

MACX MCR-SL-CAC- 5-I-UP 2810625 PHOENIX CONTACT Convertisseur de courant

Référence: MACX MCR-SL-CAC-5-I-UP

Code: 2810625

Fabricant: PHOENIX_CONTACT

Description:

Convertisseur de courant
Convertisseur de courant pour 1 A et 5 A AC, signal de sortie 0...20 mA ou 4...20 mA, configurable via un commutateur DIP avec signalisation d’état de service LED
Convertisseur de courant pour 1 A et 5 A AC, signal de sortie 0 à 20 mA ou 4 à 20 mA, configurable par commutateur DIP avec signalisation état de fonctionnement par LED

Catégories:

  • Détecteurs > Transducteur de courant
  • PHOENIX_CONTACT > Interface

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 268,97 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 2-3 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Caractéristiques techniques

Remarques
Restriction d'utilisation
Remarque CEMCEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements

Propriétés du produit
Type de produitConvertisseur de courant
État de la gestion des données
Révision de l'article14
Propriétés d'isolation
Catégorie de surtensionIII
Degré de pollution2

Propriétés électriques
Puissance dissipée maximale en condition nominale< 0,9 W (24 V DC)
< 3,4 W (230 V AC)
Circuit de protectionParafoudre basse tension; Diode Zener bidirectionnelle 35 V
Réponse indicielle (10-90 %)≤ 300 ms
200 ms
Coefficient de température max.< 0,02 %/K
Coefficient de température typ.< 0,015 %/K
Erreur de transmission max.≤ 0,5 % (de la valeur nominale de la plage aux conditions nominales)
Protection contre l'inversion de polaritéoui
Tension d'isolement assignée300 V AC (par rapport à la terre)
Isolation galvanique Entrée/sortie
Tension d'essai4 kV AC (50 Hz, 60 s)
Isolation galvanique Sortie/alimentation
Tension d'essai2 kV AC (50 Hz, 60 s)
Alimentation
Plage de tension d'alimentation19,2 V AC/DC ... 253 V AC/DC
Courant max. absorbé< 33 mA (24 V DC)
Consommation de puissance< 0,8 W (24 V DC)

Données d'entrée
Mesure
Configurable/programmableavec les commutateurs DIP
Plage de courant d'entrée0 A AC ... 1 A AC (configurables)
0 A AC ... 5 A AC (configurables)
Signal d'entrée tension≤ 300 V AC
Impédance d'entrée< 50 mΩ
Surintensité max. admissible2 x IN(permanent)
Courant de choc max. admissible20 x IN(1 s)
Fréquence nominale fN50 Hz
Plage de mesure de la fréquence45 Hz ... 65 Hz
Forme de la courbesinus

Données de sortie
Signal: Courant
Configurable/programmableavec les commutateurs DIP
Tension de marche à vide15 V
Signal de sortie courant0 mA ... 20 mA (configurables)
4 mA ... 20 mA (configurables)
Signal de sortie courant maximal25 mA
Charge/charge de sortie Sortie courant< 500 Ω (20 mA)
Ondulation< 10 mVCC(500 Ω / 20 mA)
Affichage d'étatLED rouge (erreur), LED verte (prêt à fonctionner)

Caractéristiques de raccordement
Type de raccordementRaccordement vissé
Longueur à dénuder8 mm
Filetage visM3
Section de conducteur rigide0,2 mm² ... 2,5 mm²
Section de conducteur souple0,2 mm² ... 2,5 mm²
Section conduct. AWG24 ... 14
Couple de serrage0,5 Nm ... 0,6 Nm

Interfaces
Communication des données (dérivation)
Fréquence limite (3 dB)env. 3 Hz

Dimensions
Dimensions de l'article
Largeur22,5 mm
Hauteur104 mm
Profondeur114,5 mm

Indications sur les matériaux
Couleurgris (RAL 7042)
Matériau du boîtierPolyamide PA non renforcé

Conditions environnementales et de durée de vie
Conditions ambiantes
Indice de protectionIP20
Température ambiante (fonctionnement)-20 °C ... 65 °C
-4 °F ... 149 °F
Température ambiante (stockage/transport)-40 °C ... 85 °C (-40 °F ... 185 °F)
Altitude≤ 2000 m
Humidité de l'air admissible (fonctionnement)10 % ... 95 % (pas de condensation)

Homologations
CE
CertificatConformité CE
ATEX
Repérage II 3 G Ex nA IIC T4 Gc X
UKCA Ex (UKEX)
Repérage II 3 G Ex nA IIC T4 Gc
CertificatPxCIF21UKEX2810638X
UL, USA / Canada
RepérageUL 508 Recognized
EAC Ex
Repérage 2Ex nA IIC T4 Gc
CertificatBY/112 02.01 TP012 103.01 00078

Données CEM
Compatibilité électromagnétiqueConformité à la directive CEM
ImmunitéEN 61000-6-2
RemarqueDe faibles écarts peuvent survenir lors de perturbations.
EmissionEN 61000-6-4
Décharge électrostatique
Normes/PrescriptionsEN 61000-4-2
Champ électromagnétique HF
Normes/PrescriptionsEN 61000-4-3
Champ électromagnétique HF
RemarqueCritère A
Transitoires électriques rapides (en salves)
Normes/PrescriptionsEN 61000-4-4
Transitoires électriques rapides (en salves)
RemarqueCritère B
Ondes de choc (Surge)
Normes/PrescriptionsEN 61000-4-5
Ondes de choc (Surge)
RemarqueCritère B
Perturbations conduites
Normes/PrescriptionsEN 61000-4-6

Montage
Type de montageMontage sur rail DIN
Emplacement pour le montageindifférent

ETIM for 2810625 Détecteurs (EC002475)

Nom de la caractéristiquePlage de mesure de valeurs initiales, courant (EF008198)
Valeur de la caractéristique0 A
Nom de la caractéristiquePlage de mesure de valeurs finales, courant (EF008266)
Valeur de la caractéristique1 A
Nom de la caractéristiqueFréquence du courant assigné (EF005737)
Valeur de la caractéristique50 Hz
Nom de la caractéristiqueFinition de la solution analogique (EF003958)
Valeur de la caractéristique4-20 mA
Nom de la caractéristiqueFonction de configuration intégrée (EF003064)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAvec sortie de commutation (EF005225)
Valeur de la caractéristiqueNon
