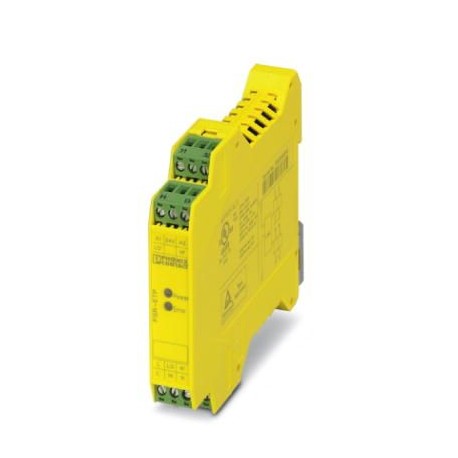

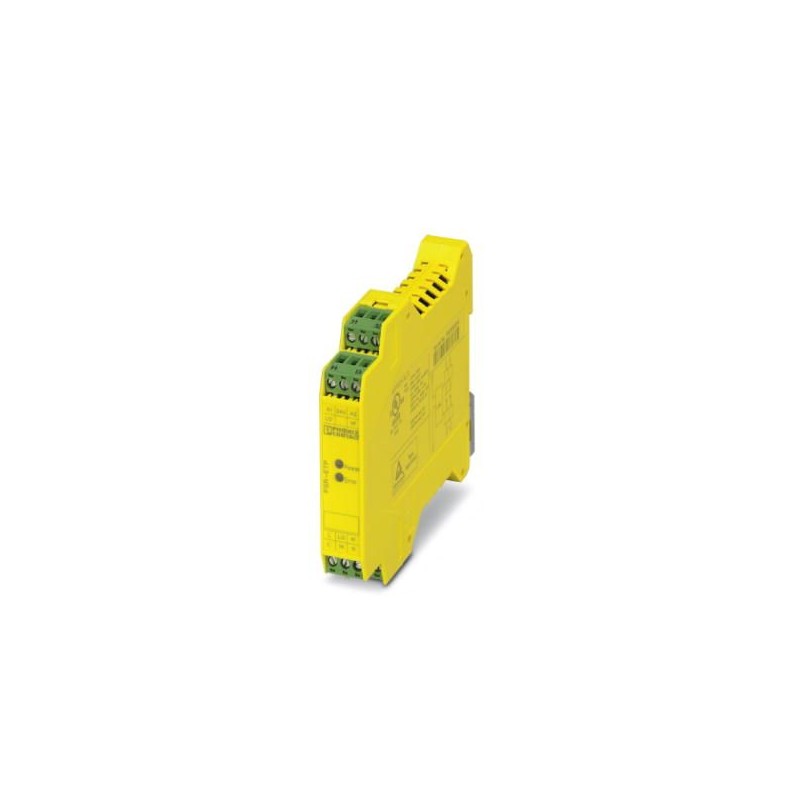

PHOENIX_CONTACT PSR-SPP- 24DC/ETP/1X1 2986562 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

PSR-SPP- 24DC/ETP/1X1 2986562 PHOENIX CONTACT Relais de couplage

Référence: PSR-SPP- 24DC/ETP/1X1

Code: 2986562

Fabricant: PHOENIX_CONTACT

Description:

Relais de couplage

Catégories:

  • PHOENIX_CONTACT > Sécurité et communications

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Demandez un devis et nous vérifierons la disponibilité des unités. Si aucune unité n'est disponible, l'un de nos techniciens recherchera une solution alternative.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Données commerciales

Code de commande2986562
Unité de conditionnement1 pcs
RemarqueFabrication à la commande (pas de reprise)
Page cataloguePage 95 (C-8-2013)
GTIN4046356540780
Poids par pièce (hors emballage)0,187 KGM
Numéro du tarif douanier85364900
Pays d'origineDE (Allemagne)

Remarque

Restriction d'utilisationCEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements

Cotes

Largeur17,5 mm
Hauteur112 mm
Profondeur114,5 mm

Conditions d'environnement

Température ambiante (fonctionnement)-20 °C ... 55 °C
Température ambiante (stockage/transport)-40 °C ... 65 °C
Humidité max. admise (stockage/transport)≤ 85 % (En moyenne annuelle ; condensation et givrage non autorisés)
≤ 85 % (Isolé ; condensation et givrage non autorisés)
Hauteur d'utilisation≤ 2000 m (au-d. du niveau de la mer)

Données d'entrée

Tension d'alimentation assignée du circuit de commande US
Tension nominale d'entrée UN24 V DC
Plage de tension d'entrée20,4 V DC ... 26,4 V DC
Plage de tension d'entrée rapportée à UN0,85 ... 1,1
Courant d'entrée pour UNtype75 mA
Courant transitoire200 mA
Temps d'amorçage typique30 ms
Temps de réarmement1 s
Témoin de présence de la tension de serviceLED verte (ENERGIE)

Données de sortie

Type de contact1 circuit à fermeture
Matériau des contactsAgNi, flash d'or
Tension de commutation maximale250 V AC (125 V DC)
Tension de commutation minimale15 V AC/DC
Intensité permanente limite5 A (Contact NO, prendre derating en considération)
Courant d'enclenchement maximal5 A
Courant d'enclenchement min.100 mA
Quadr. Courant cumulé25 A2(ITH2= I12+ ... + IN2)
Puissance de commutation minimale1,5 W
Durée de vie mécaniqueenv. 107cycles

Généralités

Type de relaisRelais électromécanique avec contacts à guidage forcé selon EN 50205
Durée d'enclenchement100 % ED
Poids net186,7 g
Emplacement pour le montageau choix (attention au derating)
Type de montageMontage sur profilé
Conseils pour le montageJuxtaposables
Indice de protectionIP20
IP54
Indice de protection min. du lieu de montageIP54
Couleur du boîtierjaune

Caractéristiques de raccordement

Type de raccordementRaccordement à ressort
enfichableoui
Section de conducteur rigide min.0,2 mm²
Section de conducteur rigide max.1,5 mm²
Section de conducteur souple min.0,2 mm²
Section de conducteur souple max.1,5 mm²
Section du conducteur AWG min.24
Section du conducteur AWG max.16
Longueur à dénuder8 mm

Caractéristiques de sécurité

DénominationCEI 61508 - Faible demande
Niveau d'intégrité de sécurité (SIL)3

Normes et spécifications

DénominationDistances dans l'air et lignes de fuite entre les circuits
Normes/PrescriptionsDIN EN 50178
Tension d'isolement assignée250 V AC
Tension de choc assignée / isolation6 kV / isolation sécurisée (grâce à l'impédance de protection)
Degré de pollution2
Catégorie de surtensionIII
Choc15g
Vibrations (service)10 Hz ... 150 Hz, 2g
UL, USA/CanadaUL en cours

Environmental Product Compliance

China RoHSPériode d'utilisation conforme : illimitée = EFUP-e
Aucune substance dangereuse dépassant les valeurs seuils ;

Classifications
