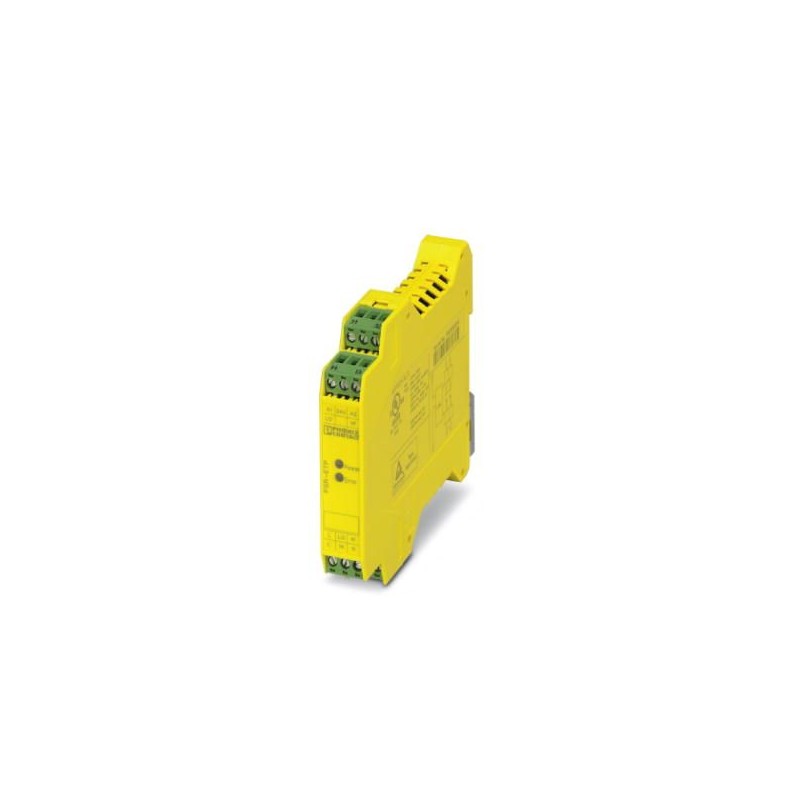

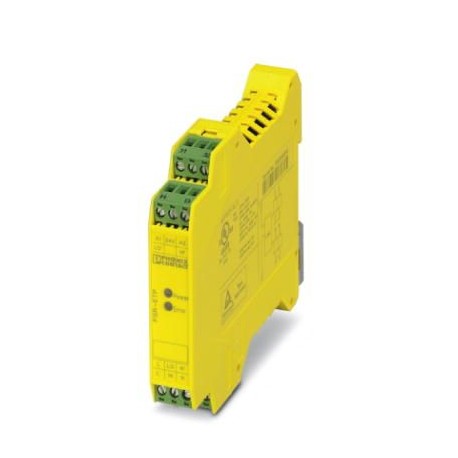

PSR-SCP- 24DC/ETP/1X1 2986711 PHOENIX CONTACT Relais de couplage
PSR-SCP- 24DC/ETP/1X1
2986711
PHOENIX_CONTACT
Relais de couplage
Sécurité et communications
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2986711 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 95 (C-8-2013) |
| GTIN | 4046356540797 |
| Poids par pièce (hors emballage) | 0,187 KGM |
| Numéro du tarif douanier | 85364900 |
| Pays d'origine | DE (Allemagne) |
Remarque
| Restriction d'utilisation | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
|---|
Conditions d'environnement
| Température ambiante (fonctionnement) | -20 °C ... 55 °C |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 65 °C |
| Humidité max. admise (stockage/transport) | ≤ 85 % (En moyenne annuelle ; condensation et givrage non autorisés) |
| ≤ 85 % (Isolé ; condensation et givrage non autorisés) | |
| Hauteur d'utilisation | ≤ 2000 m (au-d. du niveau de la mer) |
Données d'entrée
| Tension d'alimentation assignée du circuit de commande US | |
|---|---|
| Tension nominale d'entrée UN | 24 V DC |
| Plage de tension d'entrée | 20,4 V DC ... 26,4 V DC |
| Plage de tension d'entrée rapportée à UN | 0,85 ... 1,1 |
| Courant d'entrée pour UNtype | 75 mA |
| Courant transitoire | 200 mA |
| Temps d'amorçage typique | 30 ms |
| Temps de réarmement | 1 s |
| Témoin de présence de la tension de service | LED verte (ENERGIE) |
Données de sortie
| Type de contact | 1 circuit à fermeture |
|---|---|
| Matériau des contacts | AgNi, flash d'or |
| Tension de commutation maximale | 250 V AC (125 V DC) |
| Tension de commutation minimale | 15 V AC/DC |
| Intensité permanente limite | 5 A (Contact NO, prendre derating en considération) |
| Courant d'enclenchement maximal | 5 A |
| Courant d'enclenchement min. | 100 mA |
| Quadr. Courant cumulé | 25 A2(ITH2= I12+ ... + IN2) |
| Puissance de commutation minimale | 1,5 W |
| Durée de vie mécanique | env. 107cycles |
Généralités
| Type de relais | Relais électromécanique avec contacts à guidage forcé selon EN 50205 |
|---|---|
| Durée d'enclenchement | 100 % ED |
| Poids net | 187 g |
| Emplacement pour le montage | au choix (attention au derating) |
| Type de montage | Montage sur profilé |
| Conseils pour le montage | Juxtaposables |
| Indice de protection | IP20 |
| IP54 | |
| Indice de protection min. du lieu de montage | IP54 |
| Couleur du boîtier | jaune |
Caractéristiques de raccordement
| Type de raccordement | Raccordement vissé |
|---|---|
| enfichable | oui |
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 2,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 12 |
| Longueur à dénuder | 7 mm |
| Filetage vis | M3 |
Caractéristiques de sécurité
| Dénomination | CEI 61508 - Faible demande |
|---|---|
| Niveau d'intégrité de sécurité (SIL) | 3 |
Normes et spécifications
| Dénomination | Distances dans l'air et lignes de fuite entre les circuits |
|---|---|
| Normes/Prescriptions | DIN EN 50178 |
| Tension d'isolement assignée | 250 V AC |
| Tension de choc assignée / isolation | 6 kV / isolation sécurisée (grâce à l'impédance de protection) |
| Degré de pollution | 2 |
| Catégorie de surtension | III |
| Choc | 15g |
| Vibrations (service) | 10 Hz ... 150 Hz, 2g |
| UL, USA/Canada | UL en cours |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027371102eCl@ss 4.127371102eCl@ss 5.027371901eCl@ss 5.127371900eCl@ss 6.027371800eCl@ss 7.027371819eCl@ss 8.027371819eCl@ss 9.027371819
