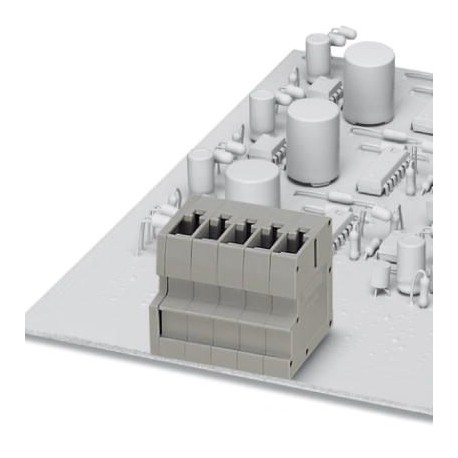

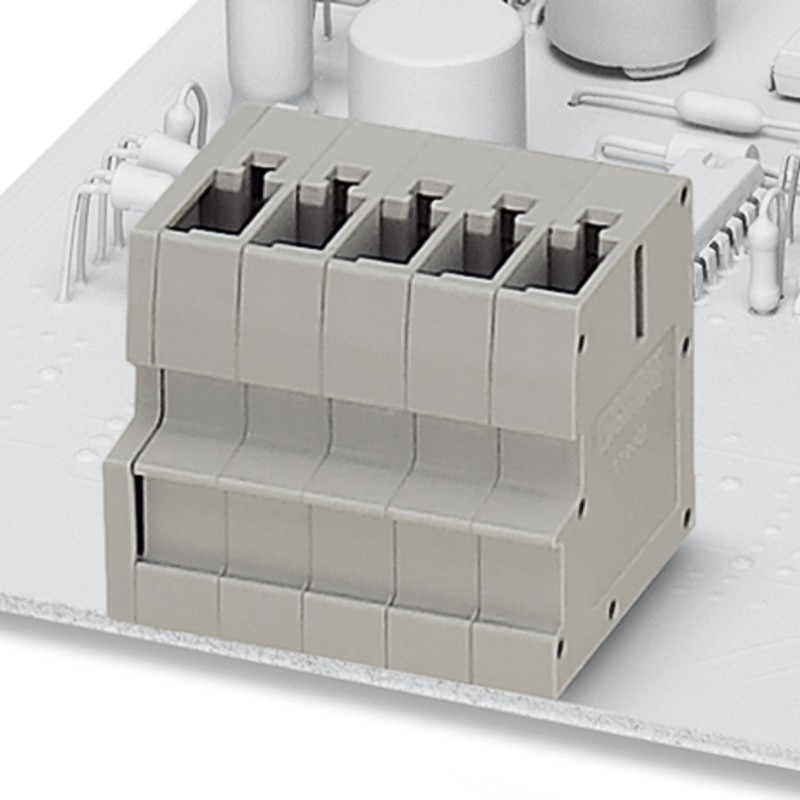

ST 4-PCBV/ 3-G-6,2 1980718 PHOENIX CONTACT Embase traversante
ST 4-PCBV/ 3-G-6,2
1980718
PHOENIX_CONTACT
50
Embase traversante
Couplage ST-COMBI, sens de connexion perpendiculaire à la carte de circuit imprimé, pas : 6,2 mm, nombre de pôles : 3
Coupleur ST-COMBI, enfichable à la verticale du C.I., pas : 6,2 mm, pôles : 3
Connecteurs PCB
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Caractéristiques techniques
Propriétés du produit
| Type de produit | Embase de circuit imprimé |
| Gamme de produits | ST 4-PCBV/..-G |
| Ligne de produits | COMBICON Connectors M |
| Nombre de pôles | 3 |
| Pas | 6,2 mm |
| Nombre de rangées | 1 |
| Bride de fixation | sans |
| Tracé brochage | Brochage W en forme de Z |
| Nombre de picots par potentiel | 2 |
| État de la gestion des données | |
| Révision de l'article | 00 |
Propriétés électriques
| Intensité nominale IN | 26 A |
| Tension nominale UN | 1000 V |
| Résistance de contact | 0,7 mΩ |
| Tension de référence (III/3) | 800 V |
| Tension de tenue aux chocs assignée (III/3) | 8 kV |
| Tension assignée (III/2) | 1000 V |
| Tension de tenue aux chocs assignée (III/2) | 8 kV |
| Tension de référence (II/2) | 1000 V |
| Tension de tenue aux chocs assignée (II/2) | 6 kV |
Montage
| Type de montage | Soudage à la vague |
| Tracé brochage | Brochage W en forme de Z |
Indications sur les matériaux
| Indication de matériau - contact | |
| Remarque | Conforme à WEEE/RoHS, exempt de trichite suivant la norme CEI 60068-2-82/JEDEC JESD 201 |
| Matériau de contact | Alliage de Cu |
| Qualité de surface | étamage galvanique |
| Surface métallique zone de contact (couche supérieure) | Etain (4 - 8 µm Sn) |
| Surface métallique zone de soudage (couche supérieure) | Etain (4 - 8 µm Sn) |
| Indication de matériau - boîtier | |
| Coloris (Boîtiers) | gris (7042) |
| Matériau isolant | PA |
| Groupe d'isolant | I |
| IRC selon CEI 60112 | 600 |
| Classe d'inflammabilité selon UL 94 | V0 |
| Indice d'inflammabilité au fil incandescent GWFI selon EN 60695-2-12 | 850 |
| Température d'ignition au fil incandescent GWIT selon EN 60695-2-13 | 775 |
| Température des essais de pression à bille selon la norme EN 60695-10-2 | 125 °C |
Remarques
| Remarque relative à l'application | Les connecteurs MINICONNEC sont des connecteurs sans puissance de commutation (COC), conformément à la norme DIN EN 61984. Quand ils sont utilisés correctement, ils ne doivent pas être enfichés ni déconnectés s'ils sont sous charge ou sous tension. |
Dimensions
| Dessin coté |  |
| Pas | 6,2 mm |
| Largeur [w] | 20,65 mm |
| Hauteur [h] | 28,6 mm |
| Longueur [l] | 25,95 mm |
| Hauteur de montage | 25,1 mm |
| Longueur du picot de soudage [P] | 3,5 mm |
| Dimensions des picots | 1,21,3 mm |
| Conception de circuits imprimés | |
| Diamètre de perçage | 2 mm |
Contrôles mécaniques
| Contrôle visuel | |
| Spécification de contrôle | DIN CEI 60512-2:1994-05 |
| Résultat | Essai réussi |
| Contrôle des dimensions | |
| Spécification de contrôle | DIN CEI 60512-2:1994-05 |
| Résultat | Essai réussi |
| Résistance des inscriptions | |
| Spécification de contrôle | DIN EN 60068-2-70:1996-07 |
| Résultat | Essai réussi |
| Polarisation et détrompage | |
| Spécification de contrôle | DIN CEI 60512-7:1994-05 (caractère unique) |
| Résultat | Essai réussi |
| Utilisation des porte-contacts | |
| Spécification de contrôle | DIN CEI 60512-8:1994-05 |
| Porte-contacts utilisé Exigence >20 N | Essai réussi |
| Forces d'enfichage et de retrait | |
| Résultat | Essai réussi |
| Nombre de cycles | 50 |
| Force d'enfichage par pôle env. | 8 N |
| Force de retrait par pôle env. | 6 N |
Contrôles électriques
| Essai thermique Groupe d'essais C | |
| Spécification de contrôle | DIN EN 60512-5-1:2003-01 |
| Nombre de pôles testé | 12 |
| Résistance d'isolement | |
| Spécification de contrôle | DIN CEI 60512-2:1994-05 |
| Résistance d'isolement pôles voisins | 1012Ω |
| Distances dans l'air et lignes de fuite | |
| Spécification de contrôle | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Groupe d'isolant | I |
| Résistance aux courants de fuite (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Tension d'isolement assignée (III/3) | 800 V |
| Tension de tenue aux chocs assignée (III/3) | 8 kV |
| valeur minimale de la distance dans l'air - champ non homogène (III/3) | 8 mm |
| valeur minimale de la ligne de fuite (III/3) | 10 mm |
| Tension d'isolement assignée (III/2) | 1000 V |
| Tension de choc assignée (III/2) | 8 kV |
| valeur minimale de la distance dans l'air - champ non homogène (III/2) | 8 mm |
| valeur minimale de la ligne de fuite (III/2) | 8 mm |
| Tension d'isolement assignée (II/2) | 1000 V |
| Tension de tenue aux chocs assignée (II/2) | 6 kV |
| valeur minimale de la distance dans l'air - champ non homogène (II/2) | 5,5 mm |
| valeur minimale de la ligne de fuite (II/2) | 5,5 mm |
Conditions environnementales et de durée de vie
| Essai de résistance aux vibrations | |
| Spécification de contrôle | DIN EN 60068-2-6:1996-05 |
| Fréquence | 10 - 150 - 10 Hz |
| Vitesse de balayage | 1 octave/min |
| Amplitude | 0,35 mm (10 Hz ... 60,1 Hz) |
| Accélération | 5g (60,1 Hz ... 150 Hz) |
| Durée de contrôle par axe | 2,5 h |
| Sens du contrôle | Axes X, Y et Z |
| Essai de durée de vie | |
| Spécification de contrôle | DIN IEC 60512-5:1994-05 |
| Tension de tenue aux chocs au niveau de la mer | 9,8 kV |
| Résistance de passage R1 | 0,7 mΩ |
| Résistance de passage R2 | 1 mΩ |
| Nombre de cycles d'enfichage | 50 |
| Contrôle climatique | |
| Spécification de contrôle | DIN EN ISO 6988:1997-03 |
| Sensibilité à la corrosion | KFW 0,2 S/1 cycle |
| Sensibilité à la chaleur | 100 °C/168 h |
| Tension de tenue aux courants alternatifs | 4,26 kV |
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -40 °C ... 100 °C (en fonction de la courbe de derating) |
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
| Humidité rel. de l'air (stockage/transport) | 30 % ... 70 % |
| Température ambiante (montage) | -5 °C ... 100 °C |
Indications sur l'emballage
| Type de conditionnement | emballé dans un carton |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CONNECTEURS FR .pdf | 15 Mbytes |
|
| PHOENIX CONTACT-1980718-ST 4-PCBV/ 3-G-6,2 | 109 Kbytes |
|
