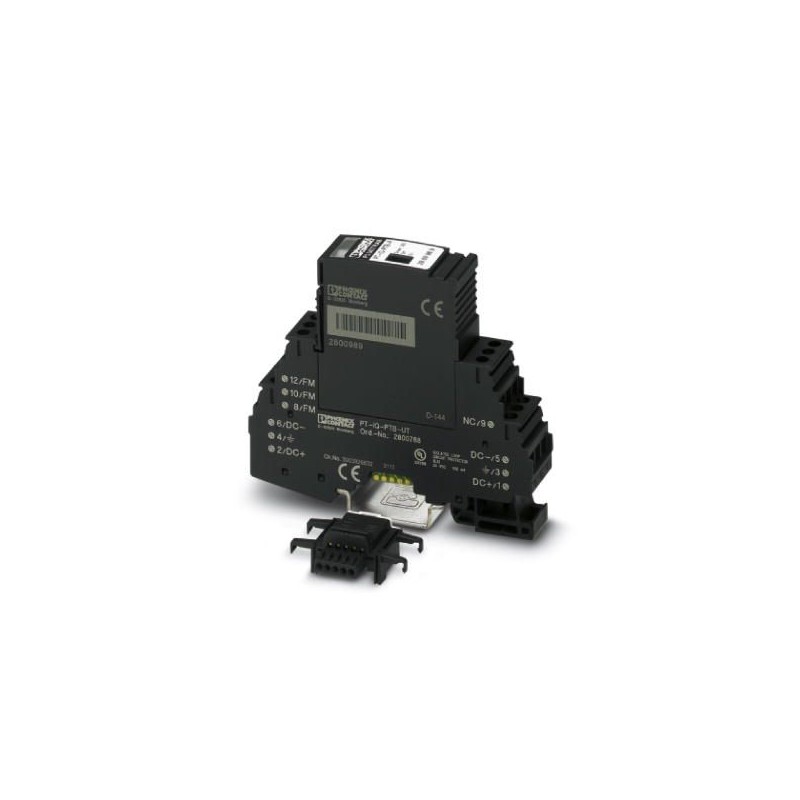

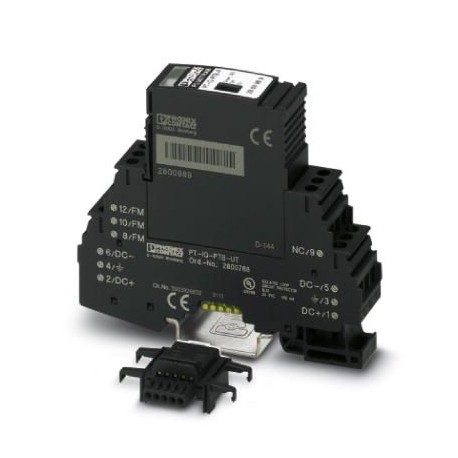

PT-IQ-PTB-UT 2800768 PHOENIX CONTACT Module d'alimentation et de signalisation à distance
PT-IQ-PTB-UT
2800768
PHOENIX_CONTACT
Module d'alimentation et de signalisation à distance
Trabtech (TT)
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2800768 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 96 (C-4-2017) |
| GTIN | 4046356647984 |
| Poids par pièce (hors emballage) | 0,078 KGM |
| Numéro du tarif douanier | 85363010 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -40 °C ... 70 °C |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Altitude | ≤ 4000 m (amsl (au-dessus du niveau de la mer)) |
| Indice de protection | IP20 |
Généralités
| Matériau du boîtier | PA 6.6 |
|---|---|
| Classe d'inflammabilité selon UL 94 | V-0 |
| Coloris | noir foncé RAL 9005 |
| Type de montage | Profilé : 35 mm |
| Type | Module pour profilés enfichables en deux parties |
Autres descriptions
| Remarque | L'encliquetage du module sur le connecteur sur profilé établit la signalisation à distance et l'alimentation en tension du connecteur sur profilé. |
|---|
Circuit de protection
| Message protection antisurtension défectueuse | optique, contact de signalisation à distance à plusieurs niveaux |
|---|
Caractéristiques de raccordement
| Type de raccordement | Raccordement vissé |
|---|---|
| Filetage vis | M3 |
| Couple de serrage | 0,5 Nm |
| Longueur à dénuder | 8 mm |
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Section de conducteur rigide | 0,2 mm² ... 4 mm² |
| Section conduct. AWG | 24 ... 12 |
Contact de signalisation à distance
| Fonction de commutation | 2x contacts NF |
|---|---|
| Type de raccordement | Raccordement vissé |
| Filetage vis | M3 |
| Couple de serrage | 0,5 Nm |
| Longueur à dénuder | 8 mm |
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Section de conducteur rigide | 0,2 mm² ... 4 mm² |
| Section conduct. AWG | 24 ... 14 |
Indicateur d'état de l'alimentation / signalisation à distance
| Tension de service | 20 V DC ... 30 V DC |
|---|---|
| Courant de référence | max. 130 mA (24 V DC) |
| max. 160 mA (20 V DC) | |
| Protection max. en amont nécessaire | 500 mA (T) |
| Nombre de modules de protection antisurtension juxtaposables | 28 (32 °C) |
Normes et spécifications
| Normes/prescriptions | EN 61000-6-2 2005 |
|---|---|
| EN 61000-6-3 2007 + A1:2011 | |
| EN 60950-1 2006 + A2:2013 | |
| EN 60079-0 2012 | |
| EN 60079-11 2012 | |
| EN 60079-15 2010 | |
| EN 60079-26 2007 | |
| CEI 60079-0 2011 (modifiée) + Corrigendum 2012 | |
| CEI 60079-11 2011 + Corrigendum 2012 | |
| CEI 60079-15 2010 | |
| CEI 60079-7 2006 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130813eCl@ss 9.027130813
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX ALIMENTATIONS FR.pdf | 26 Mbytes |
|
| PHOENIX CONTACT-2800768-PT-IQ-PTB-UT | 464 Kbytes |
|
