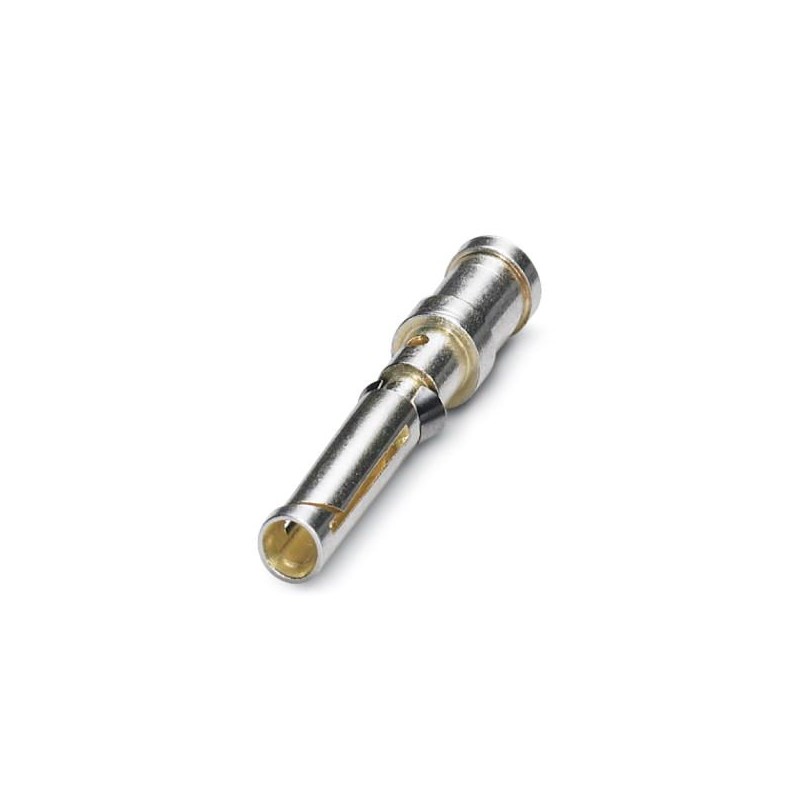

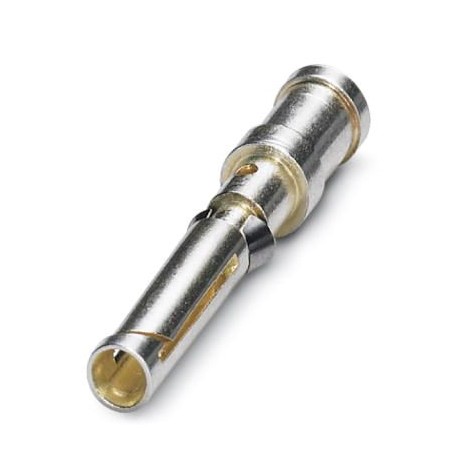

CK1,6-ED-2,50BU AG 1663446 PHOENIX CONTACT Contact à sertir
CK1,6-ED-2,50BU AG
1663446
PHOENIX_CONTACT
100
Contact à sertir
Contact serti, diamètre du contact : 1,6 mm, usiné, femelle, matériau du contact : alliage de cuivre, surface de contact : argent, section de connexion : 2,5 mm² ... 2,5 mm², AWG 14
Connecteurs > Jeu de contacts
Connecteurs industriels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1663446 |
|---|---|
| Unité de conditionnement | 100 pcs |
| Quantité minimum de commande | 100 pcs |
| Page catalogue | Page 503 (C-2-2017) |
| GTIN | 4017918123253 |
| Poids par pièce (hors emballage) | 0,001 KGM |
| Numéro du tarif douanier | 85366990 |
| Pays d'origine | DE (Allemagne) |
Caractéristiques mécaniques
| Section raccordable | 2,5 mm² ... 2,5 mm² |
|---|---|
| Section raccordable AWG | 14 |
| Longueur de gaine à dénuder de chaque fil | 6 mm |
| Diamètre de contact | 1,6 mm |
| Cycles d'enfichage | ≥ 500 |
Généralités
| Remarque | pour porte-contacts HC-M-12, HC-M-17, HC-M-03/04, HC-M-EMV, HC-D, HC-DD, HC-Q et VC-D |
|---|---|
| Version | Contact individuel femelle |
| Série | HC-M-12 |
| Mode de raccordement | Raccordement serti |
| Type de contact | tournés |
| Conseils pour le montage | L'utilisation de contacts dorés est recommandée pour des tensions < 5 V et des courants < 5 mA. |
| Instruction pour le montage | La qualité d'un raccordement serti est définie par la norme DIN EN 60352-2. |
Indications concernant les matériaux
| Matériau de contact | Alliage de cuivre |
|---|---|
| Matériau de surface du contact | plaqué argent |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027140816eCl@ss 4.127140816eCl@ss 5.027143424eCl@ss 5.127261200eCl@ss 6.027261200eCl@ss 7.027440204eCl@ss 8.027440204eCl@ss 9.027440204
| Caractéristique | Valeur |
|---|---|
| Finition des contacts (EF001587) | Jack |
| Température ambiante (EF002386) | 125 °C |
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 2.5 mm² |
| Section de conducteur connectable monofilaire (EF007337) | 2.5 mm² |
| Section de conducteur connectable multifilaire (EF007343) | 2.5 mm² |
| Finition du raccordement électrique (EF003961) | Raccordement par sertissage |
| Longueur de dénudage (EF006824) | 6 mm |
| Diamètre du contact à fiche (EF007320) | 1.6 mm |
| Matériau du contact (EF007544) | Cuivre |
| Matériau du revêtement de contact (EF004020) | Argent |
| Nombre minimal de cycles d'insertion (EF012212) | 500 |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR .pdf | 58 Mbytes |
|
| PHOENIX CONTACT-1663446-CK1,6-ED-2,50BU AG | 98 Kbytes |
|
