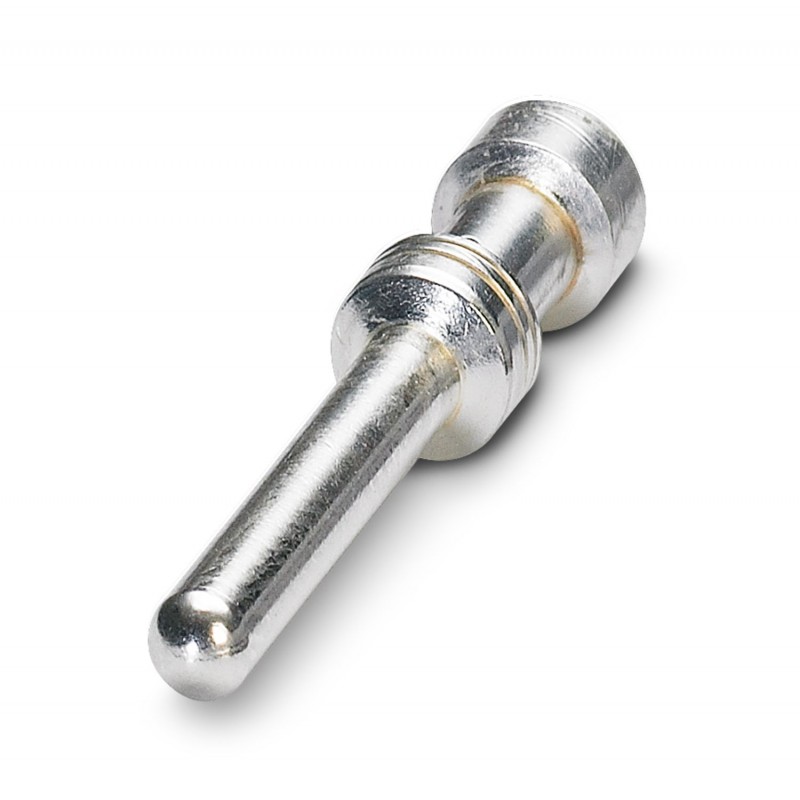

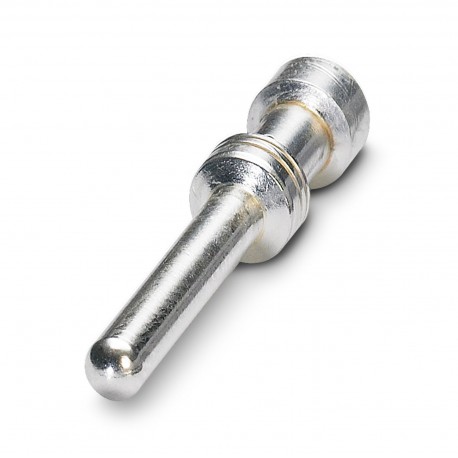

CK2,5-ED-1,00ST-S AG 1663857 PHOENIX CONTACT Contact à sertir
CK2,5-ED-1,00ST-S AG
1663857
PHOENIX_CONTACT
100
Contact à sertir
Contact serti, diamètre du contact : 2,5 mm, usiné, mâle, matériau du contact : alliage de cuivre, surface de contact : argent, section de connexion : 1 mm² ... 1 mm², AWG 18, contact retardé
Contact à sertir, diamètre de contact: 2,5 mm, tourné, Mâle, matériau de contact: Alliage de cuivre, surface des contacts: plaqué argent, section raccordable: 1 mm2 ... 1 mm2, AWG 18, Contact retardé
Connecteurs > Jeu de contacts
Connecteurs industriels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲| Généralités | Pour isolants pour porte-contacts HC-HV, la qualité du raccordement serti est déterminée par DIN EN 60 352-2 |
| Instructions de montage | pour porte-contacts HC-M-06-, HC-M-06P-, HC-M-02-CT-...-HV-16, HC-M-HV-, HC-M-08-, HC-M-20-, HC-A-, HC-BB-, HC-B- et HC-HV. La qualité d'un raccordement serti est déterminée par la norme DIN EN 60352-2. |
| Type de produit | Contact à sertir |
| Série | HC-HV |
| Version | Contact mâle individuel |
| Type de matériau du contact | tourné |
| Propriétés particulières | à action retardée |
| État de la gestion des données | |
| Révision de l'article | 05 |
| Type de raccordement | Raccordement à sertir |
| Type de contact | Mâle |
| Technologie de raccordement | Raccordement à sertir |
| Section raccordable | 1 mm² ... 1 mm² |
| Section raccordable AWG | 18 |
| Longueur de gaine à dénuder de chaque fil | 7,5 mm |
| Section de conducteur souple | 1 mm² ... 1 mm² |
| Matériau de contact | Alliage de cuivre |
| Matériau de surface du contact | plaqué argent |
| Caractéristiques mécaniques | |
| Diamètre de contact | 2,5 mm |
| Caractéristiques mécaniques | |
| Cycles d'enfichage | ≥ 500 |
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -40 °C ... 125 °C |
| Caractéristique | Valeur |
|---|---|
| Finition des contacts (EF001587) | Broche |
| Température ambiante (EF002386) | 125 °C |
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 1 mm² |
| Section de conducteur connectable monofilaire (EF007337) | 1 mm² |
| Section de conducteur connectable multifilaire (EF007343) | 1 mm² |
| Finition du raccordement électrique (EF003961) | Raccordement par sertissage |
| Longueur de dénudage (EF006824) | 7.5 mm |
| Diamètre du contact à fiche (EF007320) | 2.5 mm |
| Matériau du contact (EF007544) | Cuivre |
| Matériau du revêtement de contact (EF004020) | Argent |
| Nombre minimal de cycles d'insertion (EF012212) | 500 |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR .pdf | 58 Mbytes |
|
| PHOENIX CONTACT-1663857-CK2,5-ED-1,00ST-S AG | 99 Kbytes |
|
