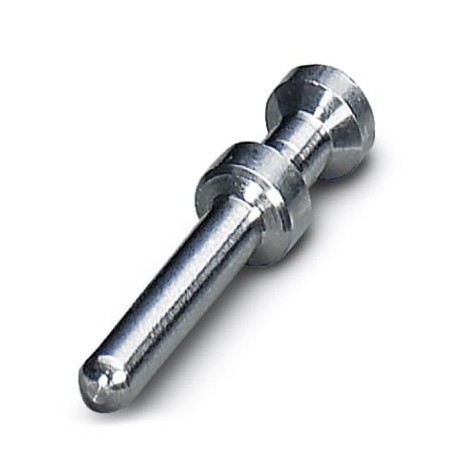

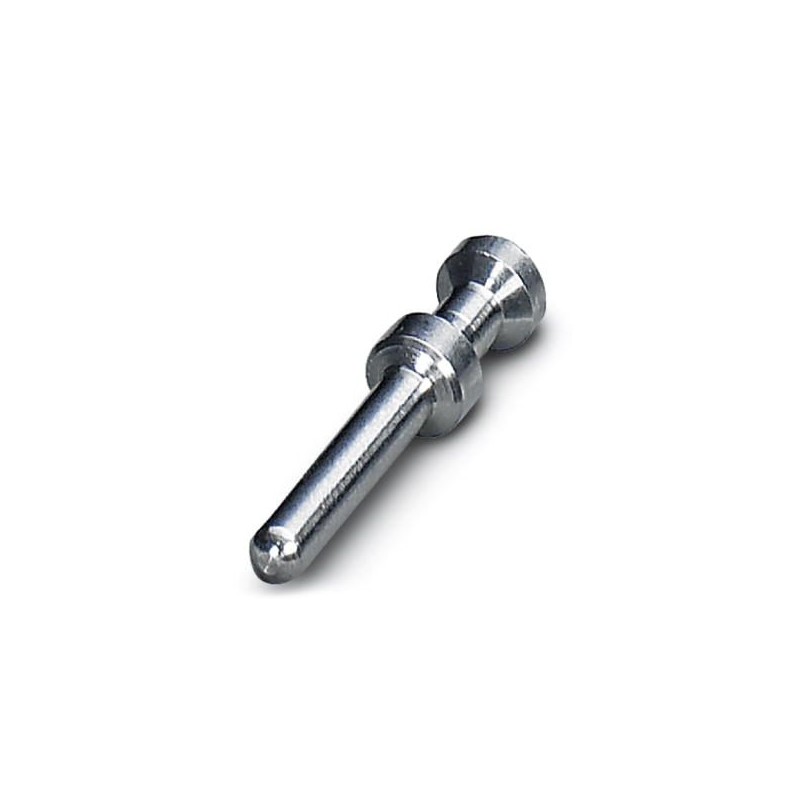

CK2,5-ED-0,5ST CUNI 1585744 PHOENIX CONTACT Contact à sertir
CK2,5-ED-0,5ST CUNI
1585744
PHOENIX_CONTACT
25
Contact à sertir
Contact à sertir, diamètre du contact : 2,5 mm, usiné, mâle, matériau du contact : cuivre-nickel (constantan), section de connexion : 0,5 mm² ... 0,5 mm², AWG 20
Connecteurs > Jeu de contacts
Connecteurs industriels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1585744 |
|---|---|
| Unité de conditionnement | 25 pcs |
| Quantité minimum de commande | 25 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 668 (C-2-2017) |
| GTIN | 4046356308243 |
| Poids par pièce (hors emballage) | 0,001 KGM |
| Numéro du tarif douanier | 85389099 |
| Pays d'origine | DE (Allemagne) |
Caractéristiques mécaniques
| Section raccordable | 0,5 mm² ... 0,5 mm² |
|---|---|
| Section raccordable AWG | 20 |
| Longueur de gaine à dénuder de chaque fil | 7,5 mm (9,5 mm pour HC-M-HV...) |
| Diamètre de contact | 2,5 mm |
| Cycles d'enfichage | ≥ 500 |
Généralités
| Remarque | Pour isolants pour porte-contacts HC-M-06, HC-M-HV, HC-M-08, HC-A, HC-BB, HC-B et HC-HV, la qualité du raccordement serti est déterminée par DIN EN 60 352-2 |
|---|---|
| Version | Contact mâle individuel |
| Série | HC-M-06; HC-M-HV; HC-M-08; HC-A; HC-BB; HC-B; HC-HV |
| Mode de raccordement | Raccordement serti |
| Type de contact | tournés |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027143424eCl@ss 5.127261200eCl@ss 6.027261200eCl@ss 7.027440204eCl@ss 8.027440204eCl@ss 9.027440204
| Caractéristique | Valeur |
|---|---|
| Finition des contacts (EF001587) | Broche |
| Température ambiante (EF002386) | 125 °C |
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 0.5 mm² |
| Section de conducteur connectable multifilaire (EF007343) | 0.5 mm² |
| Finition du raccordement électrique (EF003961) | Raccordement par sertissage |
| Longueur de dénudage (EF006824) | 7.5 mm |
| Diamètre du contact à fiche (EF007320) | 2.5 mm |
| Matériau du contact (EF007544) | Cuivre |
| Matériau du revêtement de contact (EF004020) | Autre |
| Nombre minimal de cycles d'insertion (EF012212) | 500 |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR .pdf | 58 Mbytes |
|
| PHOENIX CONTACT-1585744-CK2,5-ED-0,5ST CUNI | 99 Kbytes |
|
