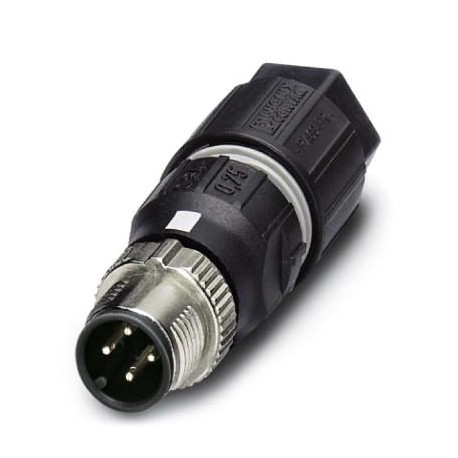

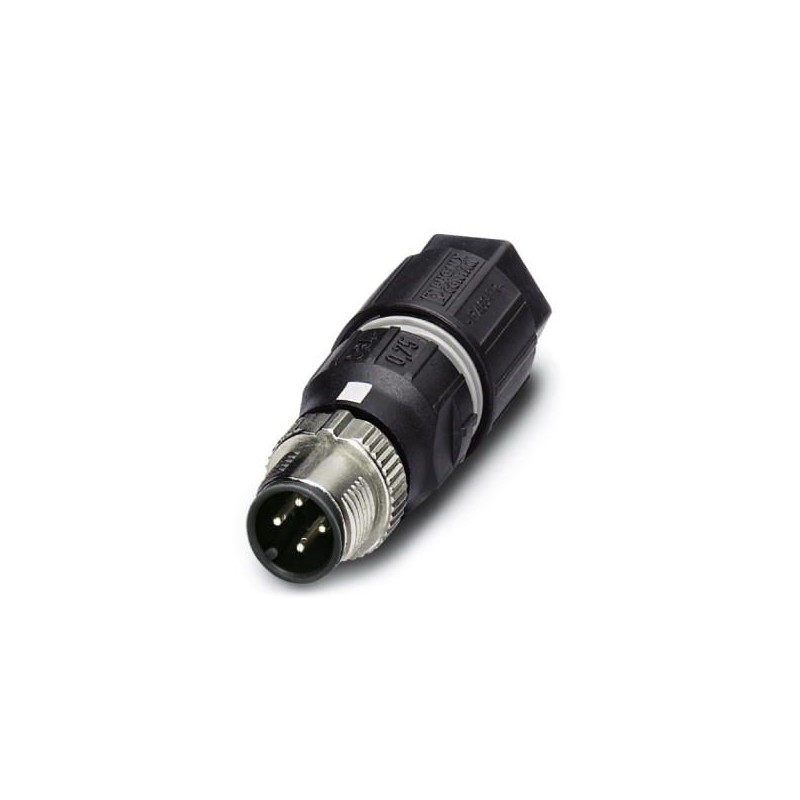

SACC-MS-4QO-0,75-M SCO 1521591 PHOENIX CONTACT Connecteurs capteur/actionneur
SACC-MS-4QO-0,75-M SCO
1521591
PHOENIX_CONTACT
Connecteurs capteur/actionneur
Connecteur, Universel, 4 pôles, connecteur mâle droit M12 SPEEDCON, codage A, connexion décalée. isolation, moletage : zinc moulé sous pression, nickelé, diamètre extérieur du fil 4 mm... 8 millimètre
Connecteurs > Connecteur rond
Câbles, connecteurs et boîtes QUICKON
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1521591 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 17 (C-2-2017) |
| GTIN | 4017918953065 |
| Poids par pièce (hors emballage) | 0,015 KGM |
| Numéro du tarif douanier | 85366990 |
| Pays d'origine | DE (Allemagne) |
Dimensions
| Ouverture écrou-chapeau | 15 mm |
|---|---|
| Diamètre de boîtier | 18,4 mm |
| Longueur | 55 mm |
| Diamètre extérieur du câble | 4 mm ... 8 mm |
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 80 °C (connecteur mâle / femelle) |
|---|---|
| Température ambiante (montage) | -5 °C ... 50 °C (lors de l'équipement) |
| Indice de protection | IP65 |
| IP67 |
Généralités
| Courant de référence à 40 ℃ | 4 A |
|---|---|
| Tension de référence | 250 V AC |
| 250 V DC | |
| Nombre de pôles | 4 |
| Résistance d'isolement | ≥ 100 MΩ |
| Détrompage | A - standard |
| Normes / Spécifications | Connecteur M12 sur la base de CEI 61076-2-101 |
| Type de signal/catégorie | Universel |
| Affichage d'état | Non |
| Catégorie de surtension | III |
| Degré de pollution | 3 |
| Type de raccordement | Raccordement autodénudant |
| Section du conducteur | 0,34 mm² ... 0,75 mm² |
| Section du conducteur AWG | 22 ... 18 |
| Diamètre de fil avec isolation | 1,3 mm ... 2,6 mm |
| Nombre de raccordements de câbles de même section | 10 |
| Matière de l'isolant des fils | PVC / PE / PP / caoutchouc |
| Structure du cordon selon VDE 0295 / plus petit diamètre de fil | Classes 2-6 |
| Cycles d'enfichage | ≥ 100 |
| Couple de serrage | 0,4 Nm (Molette M12) |
| 1,5 Nm (Ecrou de pression) | |
| Conseils pour le montage | Section du conducteur AWG 18 sur demande |
Matériau
| Classe d'inflammabilité selon UL 94 | V0 |
|---|---|
| Matériau de contact | CuSn |
| Matériau de surface du contact | Ni/Au |
| Matériau de porte-contacts | TPU |
| Matériau de surface de prise | PA 6 |
| Matériau de la molette | Zinc moulé sous pression, nickelé |
| Matériau du joint | NBR |
Normes et spécifications
| Désignation de la norme | Connecteur M12 |
|---|---|
| Normes/Prescriptions | sur la base de CEI 61076-2-101 |
| Connexion selon la norme | CUL |
| Classe d'inflammabilité selon UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.027140815eCl@ss 4.127140815eCl@ss 5.027143423eCl@ss 5.127143400eCl@ss 6.027279200eCl@ss 7.027440104eCl@ss 8.027440104eCl@ss 9.027440102
| Caractéristique | Valeur |
|---|---|
| Finition des contacts (EF001587) | Autre |
| Diamètre du connecteur (EF007496) | 18.4 mm |
| Nombre de contacts de données (EF012232) | 0 |
| Nombre de contacts de puissance (EF012216) | 0 |
| Nombre de contacts de commande (EF012217) | 4 |
| Pour diamètre externe de câble (EF009475) | 4 mm |
| Finition du boîtier (EF006980) | Droit |
| Courant assigné In (EF008250) | 4 A |
| Température ambiante (EF002386) | -25 °C |
| Tension assignée (EF000228) | 250 V |
| Catégorie de surtension (EF006785) | III |
| Degré de pollution (EF006786) | 3 |
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 0.34 mm² |
| Section de conducteur connectable à fil fin avec embout de câble (EF007339) | 0.34 mm² |
| Section de conducteur connectable monofilaire (EF007337) | 0.34 mm² |
| Section de conducteur connectable multifilaire (EF007343) | 0.34 mm² |
| Finition du raccordement électrique (EF003961) | Raccordement autodénudant |
| Matériau du revêtement de contact (EF004020) | Nickel |
| Matériau du boîtier (EF001596) | Plastique |
| Revêtement du boîtier (EF001601) | Autre |
| Matériau de la bague filetée (EF012304) | Autre |
| Type de verrouillage (EF000208) | Autre |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Avec conducteur de protection (EF007468) | Non |
| Classe de protection (IP), monté (EF007466) | IP65 |
| Nombre minimal de cycles d'insertion (EF012212) | 100 |
| Blindé (EF000881) | Non |
| Avec affichage du statut (EF001602) | Non |
