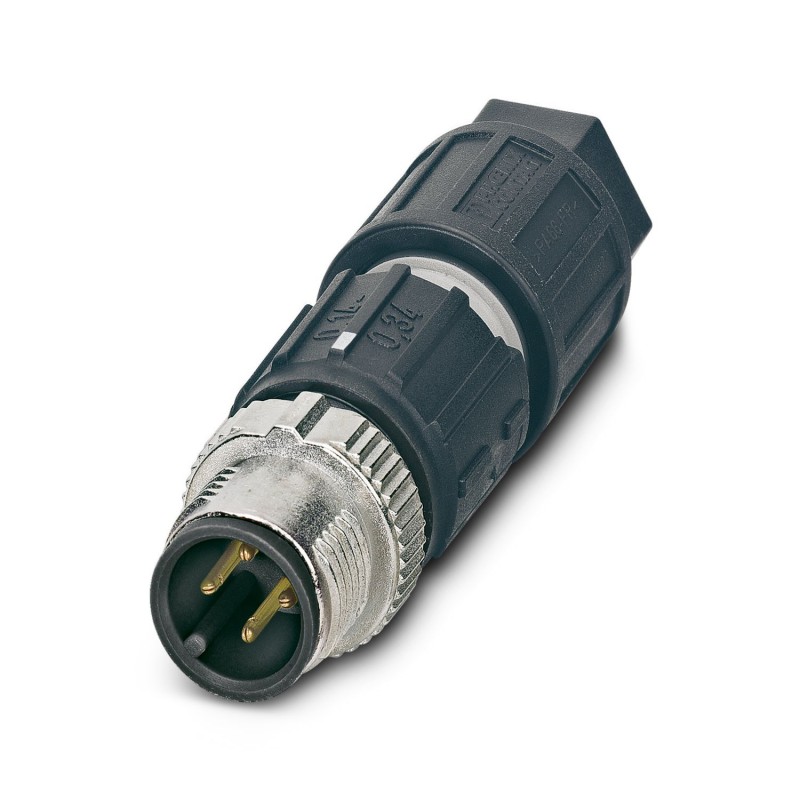

PHOENIX_CONTACT SACC-MS-4QO-0,34-M SCO 1521575 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

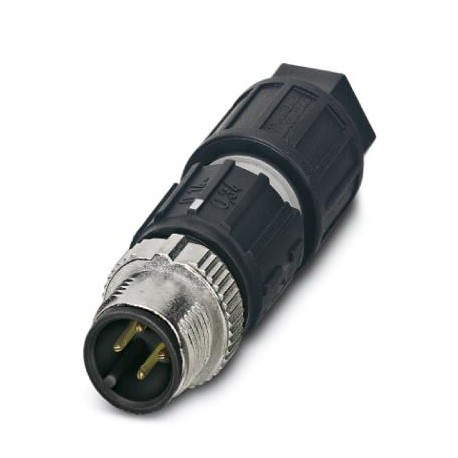

SACC-MS-4QO-0,34-M SCO 1521575 PHOENIX CONTACT Connecteurs capteur/actionneur

Référence: SACC-MS-4QO-0,34-M SCO

Code: 1521575

Fabricant: PHOENIX_CONTACT

Description:

Connecteurs capteur/actionneur
Connecteur, Universel, 4 pôles, connecteur mâle droit M12 SPEEDCON, codage A, connexion décalée. isolation, matériau de moletage : Zinc moulé sous pression, nickelé, diamètre extérieur du câble 3,5 mm ... 6 millimètre
Connecteur, Universel, 4-pôles, connecteur mâle droit M12 SPEEDCONNEC, codage: A, Raccordement autodénudant, matériau de la molette: Zinc moulé sous pression, nickelé, diamètre extérieur du câble 3,5 mm ... 6 mm

Catégories:

  • Connecteurs > Connecteur rond
  • PHOENIX_CONTACT > Câbles, connecteurs et boîtes QUICKON

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 13,02 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 2-3 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Caractéristiques techniques

Remarques
Instructions de montageIMPORTANT :Lors de la pose des câbles, respectez les rayons de courbure admis car une force de courbure excessive représente un risque pour l'indice de protection. Éliminez les contraintes mécaniques existant en amont du connecteur, par ex. en utilisant des colliers serrants.

Montage
Instructions de montageSection du conducteur AWG 20 sur demande

Propriétés du produit
Type de produitConnecteur circulaire (côté câble)
Type de capteurUniversel
Nombre de pôles4
Nombre de sorties de câble1
Blindénon
DétrompageA
Sortie du câbledroit
État de la gestion des données
Révision de l'article07
Propriétés d'isolation
Catégorie de surtensionIII
Degré de pollution3

Dimensions
Dessin cotéputodgxbux.jpg
Longueur54 mm
Ouverture écrou-chapeau13 mm
Dimensions extérieures
Diamètre extérieur3,5 mm ... 6 mm
Boîtier
Diamètre de boîtier16,3 mm

Indications sur les matériaux
Classe d'inflammabilité selon UL 94V0
Matériau du jointNBR
Matériau de surface de prisePA 6
Matériau de contactCuSn
Matériau de surface du contactNi/Au
Matériau de porte-contactsTPU
Matériau du raccordement visséZinc moulé sous pression, nickelé
Matière de l'isolant des filsPVC / PE / PP / caoutchouc

Caractéristiques de raccordement
Raccordement du conducteur
Type de raccordementRaccordement autodénudant
Section raccordable0,14 mm² ... 0,34 mm²
Section raccordable AWG26 ... 22
Couple de serrage0,4 Nm (Molette M12)
1,2 Nm (Ecrou de pression)
Brochage
Contact Couleur (désignation des signaux) Contact (en option)1 = BN
2 = WH
3 = BU
4 = BK

Propriétés électriques
Tension de tenue aux chocs assignée2,5 kV
Résistance de contact≤ 5 mΩ
Résistance d'isolement≥ 100 MΩ
Tension nominale UN125 V AC
125 V DC
Intensité nominale IN4 A

Propriétés mécaniques
Caractéristiques mécaniques
Cycles d'enfichage≥ 100

Connecteur
Raccordement 1
Type têteconnecteur mâle
Sortie de câble têtedroit
Type de filetage têteM12
Type de verrouillage têteSPEEDCONNEC
DétrompageA

Câble/conducteur
Type de signal/catégorieUniversel
Diamètre extérieur du câble3,5 mm ... 6 mm

Conditions environnementales et de durée de vie
Conditions ambiantes
Indice de protectionIP65
IP67
Température ambiante (fonctionnement)-25 °C ... 80 °C (connecteur mâle / femelle)
Température ambiante (montage)-5 °C ... 50 °C (lors de l'équipement)

Normes et spécifications
Désignation de la normeConnecteur M12
Normes/prescriptionssur la base de CEI 61076-2-101

ETIM for 1521575 Connecteurs (EC002635)

Nom de la caractéristiqueFinition des contacts (EF001587)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueDiamètre du connecteur (EF007496)
Valeur de la caractéristique16.3 mm
Nom de la caractéristiqueNombre de contacts de données (EF012232)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts de puissance (EF012216)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts de commande (EF012217)
Valeur de la caractéristique4
Nom de la caractéristiquePour diamètre externe de câble (EF009475)
Valeur de la caractéristique3.5 mm
Nom de la caractéristiqueFinition du boîtier (EF006980)
Valeur de la caractéristiqueDroit
Nom de la caractéristiqueCourant assigné In (EF008250)
Valeur de la caractéristique4 A
Nom de la caractéristiqueTempérature ambiante (EF002386)
Valeur de la caractéristique-25 °C
Nom de la caractéristiqueTension assignée (EF000228)
Valeur de la caractéristique125 V
Nom de la caractéristiqueCatégorie de surtension (EF006785)
Valeur de la caractéristiqueIII
Nom de la caractéristiqueDegré de pollution (EF006786)
Valeur de la caractéristique3
Nom de la caractéristiqueSection de conducteur connectable à fil fin sans embout de câble (EF007341)
Valeur de la caractéristique0.14 mm²
Nom de la caractéristiqueSection de conducteur connectable à fil fin avec embout de câble (EF007339)
Valeur de la caractéristique0.14 mm²
Nom de la caractéristiqueSection de conducteur connectable monofilaire (EF007337)
Valeur de la caractéristique0.14 mm²
Nom de la caractéristiqueSection de conducteur connectable multifilaire (EF007343)
Valeur de la caractéristique0.14 mm²
Nom de la caractéristiqueFinition du raccordement électrique (EF003961)
Valeur de la caractéristiqueRaccordement autodénudant
Nom de la caractéristiqueMatériau du revêtement de contact (EF004020)
Valeur de la caractéristiqueNickel
Nom de la caractéristiqueMatériau du boîtier (EF001596)
Valeur de la caractéristiquePlastique
Nom de la caractéristiqueRevêtement du boîtier (EF001601)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueMatériau de la bague filetée (EF012304)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueType de verrouillage (EF000208)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueClasse d'inflammabilité du matériau isolant selon UL 94 (EF002521)
Valeur de la caractéristiqueV0
Nom de la caractéristiqueAvec conducteur de protection (EF007468)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueClasse de protection (IP), monté (EF007466)
Valeur de la caractéristiqueIP65
Nom de la caractéristiqueNombre minimal de cycles d'insertion (EF012212)
Valeur de la caractéristique100
Nom de la caractéristiqueBlindé (EF000881)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAvec affichage du statut (EF001602)
Valeur de la caractéristiqueNon
