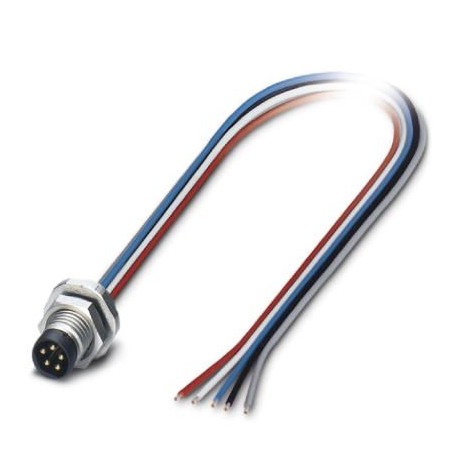

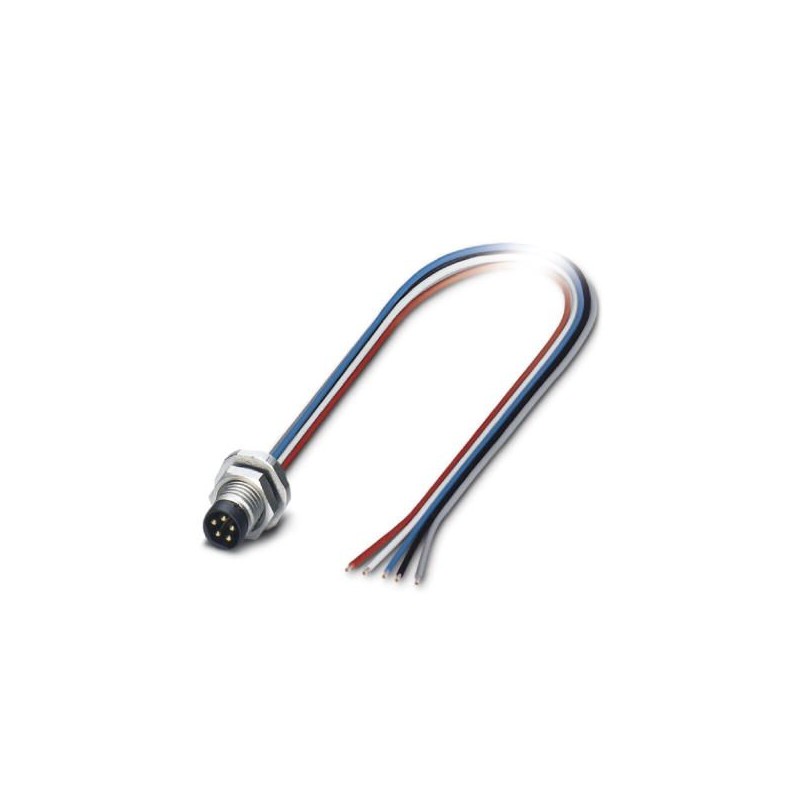

SACC-E-M8MS-5CON-M10/0,5 DN 1424234 PHOENIX CONTACT Connecteurs encastrables
SACC-E-M8MS-5CON-M10/0,5 DN
1424234
PHOENIX_CONTACT
Connecteurs encastrables
Conect. bouchon. pour être à égalité. paroi avant, DeviceNet™, 5 pôles, mâle, droit, M8, Montage frontal, M10, Fils monobrins, longueur du câble : 0,5 m, 0,25 mm², conducteur en PVC
Connecteurs > Embout pour connecteur circulaire (avec câble)
Connexion des appareils décentralisés
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1424234 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 31 (C-2-2017) |
| GTIN | 4046356712460 |
| Poids par pièce (hors emballage) | 0,015 KGM |
| Numéro du tarif douanier | 85366990 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 85 °C (connecteur mâle / femelle) |
|---|---|
| Indice de protection | IP67 |
Généralités
| Courant de référence à 40 ℃ | 3 A |
|---|---|
| Tension de référence | 30 V AC |
| 30 V DC | |
| Nombre de pôles | 5 |
| Résistance d'isolement | ≥ 100 MΩ |
| Détrompage | B - inversé |
| Normes / Spécifications | Connecteur M8 CEI 61076-2-104 |
| Type de signal/catégorie | DeviceNet™ |
| Affichage d'état | Non |
| Catégorie de surtension | II |
| Degré de pollution | 3 |
| Type de raccordement | Cordons individuels |
| Type de montage | Montage sur face avant M10 |
Matériau
| Classe d'inflammabilité selon UL 94 | HB |
|---|---|
| Matériau de contact | Alliage de Cu |
| Matériau de surface du contact | Au |
| Matériau de porte-contacts | PA 6.6 |
| Matériau de la molette | Zinc moulé sous pression, nickelé |
Câble
| Type de câble | Cordon PVC |
|---|---|
| Section du conducteur | 0,25 mm² |
| AWG ligne de signaux | 24 |
| Structure du conducteur ligne de signal | 7x 0,20 mm |
| Diamètre du fil avec isolant | 1,5 mm ±0,1 mm |
| Epaisseur isolement | 0,21 mm |
| Coloris des fils | gris, rouge, blanc, noir, bleu |
| Matériau Isolant du fil | PVC / UL |
| Matériau conducteur | Cordon Cu étamé |
| Normes/prescriptions | Connecteur M8 CEI 61076-2-104 |
| Résistance d'isolement | ≥ 20 MΩ*km |
| Résistance du conducteur | ≥ 80 Ω/km |
| Tension nominale câble | 300 V |
| Tension d'essai câble | 2000 V AC |
| Température ambiante (fonctionnement) | -40 °C ... 105 °C (câble, pose fixe) |
| -10 °C ... 105 °C |
Normes et spécifications
| Désignation de la norme | Connecteur M8 |
|---|---|
| Normes/Prescriptions | CEI 61076-2-104 |
| Classe d'inflammabilité selon UL 94 | HB |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 25 ans ; |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027250313eCl@ss 4.127250313eCl@ss 5.027250313eCl@ss 5.127143400eCl@ss 6.027279200eCl@ss 7.027440103eCl@ss 8.027440103eCl@ss 9.027440102
| Caractéristique | Valeur |
|---|---|
| Finition des contacts (EF001587) | Autre |
| Nombre de contacts de données (EF012232) | 0 |
| Nombre de contacts de puissance (EF012216) | 0 |
| Nombre de contacts de commande (EF012217) | 5 |
| Finition du boîtier (EF006980) | Droit |
| Courant assigné In (EF008250) | 3 A |
| Température ambiante (EF002386) | -25 °C |
| Tension assignée (EF000228) | 30 V |
| Catégorie de surtension (EF006785) | II |
| Degré de pollution (EF006786) | 3 |
| Matériau du revêtement de contact (EF004020) | Or |
| Matériau du boîtier (EF001596) | Plastique |
| Matériau de la bague filetée (EF012304) | Autre |
| Type de verrouillage (EF000208) | Autre |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | HB |
| Avec conducteur de protection (EF007468) | Non |
| Classe de protection (IP), monté (EF007466) | IP67 |
| Blindé (EF000881) | Non |
| Avec affichage du statut (EF001602) | Non |
