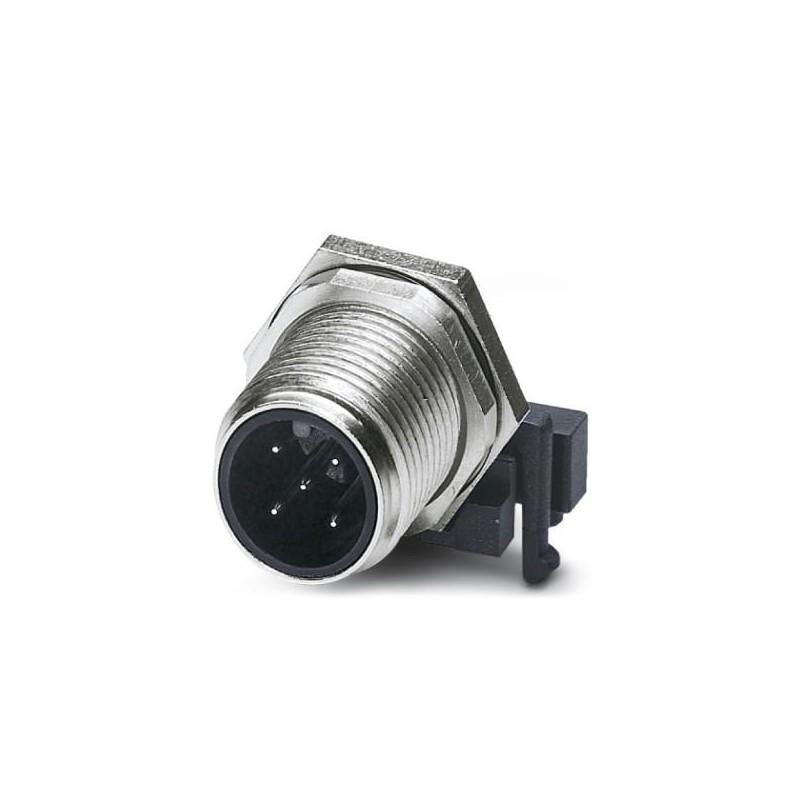

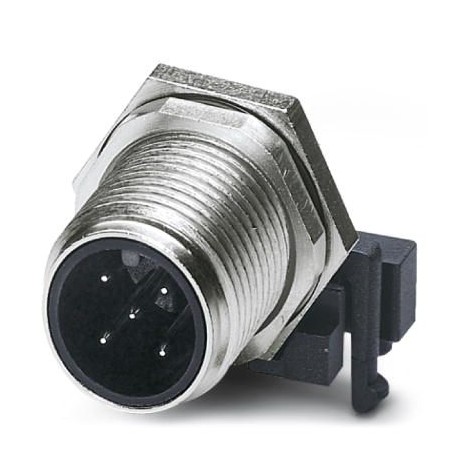

SACC-DSIV-M12MS-5CON-L 90 1694224 PHOENIX CONTACT Connecteurs encastrables
SACC-DSIV-M12MS-5CON-L 90
1694224
PHOENIX_CONTACT
10
Connecteurs encastrables
Connecteur enfichable de montage intégré pour capteurs / actionneurs, connecteur mâle, 5 pôles, M12, codé A, montage mural arrière / support à vis fileté M12, protégé contre la torsion, avec connexion de soudure pliée
Connecteurs > Embout pour connecteur circulaire (PCB)
Connexion des appareils décentralisés
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1694224 |
|---|---|
| Unité de conditionnement | 10 pcs |
| Quantité minimum de commande | 10 pcs |
| Page catalogue | Page 60 (PC-2011) |
| GTIN | 4017918177508 |
| Poids par pièce (hors emballage) | 0,012 KGM |
| Numéro du tarif douanier | 85366990 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 85 °C (connecteur mâle / femelle) |
|---|---|
| Indice de protection | IP67 |
Généralités
| Courant de référence à 40 ℃ | 4 A |
|---|---|
| Tension de référence | 60 V |
| Nombre de pôles | 5 |
| Résistance d'isolement | ≥ 100 MΩ |
| Détrompage | A - standard |
| Normes / Spécifications | Connecteur M12 CEI 61076-2-101 |
| Affichage d'état | Non |
| Catégorie de surtension | II |
| Degré de pollution | 3 |
| Type de raccordement | Picots de soudage |
| Type de montage | Montage face arrière M12 x 1 avec contre-écrou |
Matériau
| Classe d'inflammabilité selon UL 94 | HB |
|---|---|
| Matériau de contact | CuZn |
| Matériau de surface du contact | Au |
| Matériau de porte-contacts | PA 6.6 |
| Matériau de la molette | laiton, nickelé |
| Matériau du joint | NBR |
Normes et spécifications
| Désignation de la norme | Connecteur M12 |
|---|---|
| Normes/Prescriptions | CEI 61076-2-101 |
| Classe d'inflammabilité selon UL 94 | HB |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 25 ans ; |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027140815eCl@ss 4.127140815eCl@ss 5.027143423eCl@ss 5.127143400eCl@ss 6.027279200eCl@ss 7.027440103eCl@ss 8.027440103eCl@ss 9.027440102
| Caractéristique | Valeur |
|---|---|
| Type de montage (EF000003) | Montage sur face arrière |
| Filetage femelle (EF012303) | M12 |
| Avec raccordement de blindage (EF002535) | Non |
| Nombre de pôles (EF001391) | 5 |
| Nombre de contacts de commande (EF012217) | 5 |
| Avec raccordement PE (EF005600) | Non |
| Matériau du boîtier (EF001596) | Laiton |
| Revêtement du boîtier (EF001601) | Nickelé |
| Matériau du revêtement de contact (EF004020) | Autre |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | HB |
| Classe de protection (IP), monté (EF007466) | IP67 |
| Température ambiante (EF002386) | 85 °C |
| Température de fonctionnement (EF002393) | -25 °C |
| Courant assigné In (EF008250) | 4 A |
| Avec filetage (EF003723) | Oui |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR.pdf | 68 Mbytes |
|
| PHOENIX CONTACT-1694224-SACC-DSIV-M12MS-5CON-L 90 | 112 Kbytes |
|
