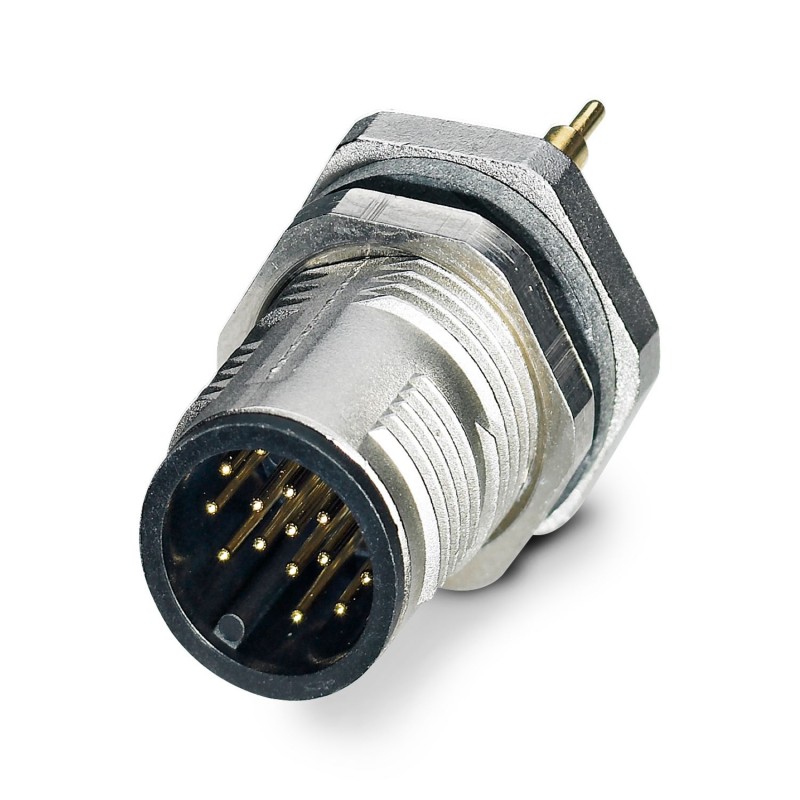

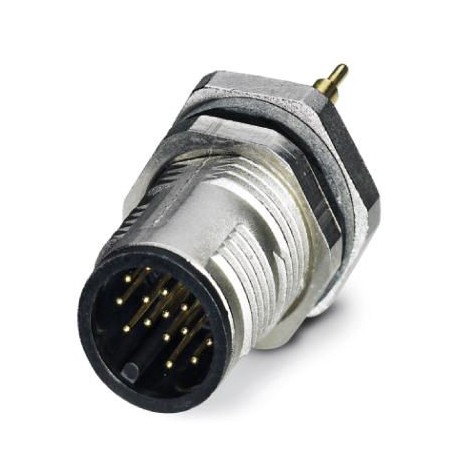

SACC-DSI-MS-17CON-M12 SCO SH 1437119 PHOENIX CONTACT Flush-type connector
SACC-DSI-MS-17CON-M12 SCO SH
1437119
PHOENIX_CONTACT
20
Flush-type connector
Conect. bouchon. pour être à égalité. mur d’affiches, 17 pôles, connecteur mâle, droit, M12-SPEEDCON, codage : A, Montage arrière, M12 x 1, Broches à souder, Produit alternatif selon RoHS II sans exception 6c (Pb< 0,1%) Code de l’article : 1239646
Connecteur d'appareil face arrière, 17-pôles, Connecteur mâle, droit, M12-SPEEDCONNEC, codage: A, Montage face arrière, M12 x 1, Picots de soudage, Produit de remplacement selon RoHS II sans exception 6c (Pb < 0,1 %) référence : 1239646
Connecteurs > Embout pour connecteur circulaire (PCB)
Connexion des appareils décentralisés
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲| Information pour le fonctionnement | 3) Les valeurs électriques et mécaniques indiquées supposent une paire de connecteurs correctement verrouillée et montée. Si le connecteur est déverrouillé, les conditions d'environnement exposées et qu'il existe un danger de pollution, le connecteur doit être doté d'un cache de protection ≥ IP54. Il convient par ailleurs de prendre en considération les influences dues aux conducteurs, aux câbles ou au montage sur C.I. |
| Conseil pour commander: | Le contre-écrou est contenu dans la livraison |
| Généralités | Mode de raccordement des contacts connexion par sertissage |
| Type de montage | Montage face arrière M12 x 1 avec écrou plat |
| Instructions de montage | avec écrou plat |
| Type de produit | Connecteurs circulaires (côté appareil) |
| Nombre de pôles | 17 |
| Blindé | oui |
| Détrompage | A |
| Type de filetage | M12 |
| État de la gestion des données | |
| Révision de l'article | 07 |
| Propriétés d'isolation | |
| Catégorie de surtension | II |
| Degré de pollution | 3 |
| Longueur du picot | 6 mm |
| 6 mm |
| Classe d'inflammabilité selon UL 94 | V0 |
| Matériau du joint | NBR |
| Matériau de contact | CuZn |
| Matériau de surface du contact | Au |
| Matériau de porte-contacts | PA 6.6 |
| Matériau du raccordement vissé | Zinc moulé sous pression, nickelé |
| Tension de tenue aux chocs assignée | 0,8 kV |
| Résistance de contact | ≤ 3 mΩ |
| Résistance d'isolement | ≥ 100 MΩ |
| Tension nominale UN | 30 V |
| Intensité nominale IN | 1,5 A |
| Raccordement du conducteur | |
| Type de raccordement | Picots de soudage |
| Type de contact | Mâle |
| Couple de serrage | 3 Nm ... 4 Nm (Côté châssis) |
| Caractéristiques mécaniques | |
| Cycles d'enfichage | > 100 |
| Raccordement 1 | |
| Type tête | Connecteur mâle |
| Sortie de câble tête | droit |
| Type de filetage tête | M12 |
| Type de verrouillage tête | SPEEDCONNEC |
| Détrompage | A |
| Température ambiante (fonctionnement) | -40 °C ... 85 °C (câble, pose fixe) |
| -25 °C ... 85 °C (Câble, pose souple) |
| Conditions ambiantes | |
| Indice de protection | IP67 (après enfichage) |
| IP65 (après enfichage) | |
| IP65/IP67 | |
| Température ambiante (fonctionnement) | -25 °C ... 85 °C (connecteur mâle / femelle) |
| -40 °C ... 85 °C (sans actionnement mécanique) | |
| -25 °C ... 85 °C (Câble, pose souple) | |
| -40 °C ... 85 °C (câble, pose fixe) | |
| M12 | |
| Désignation de la norme | Connecteur M12 |
| Normes/prescriptions | CEI 61076-2-101 |
| Caractéristique | Valeur |
|---|---|
| Finition des contacts (EF001587) | Autre |
| Nombre de contacts de données (EF012232) | 0 |
| Nombre de contacts de puissance (EF012216) | 0 |
| Nombre de contacts de commande (EF012217) | 17 |
| Finition du boîtier (EF006980) | Droit |
| Courant assigné In (EF008250) | 1.5 A |
| Température ambiante (EF002386) | -25 °C |
| Tension assignée (EF000228) | 30 V |
| Catégorie de surtension (EF006785) | II |
| Degré de pollution (EF006786) | 3 |
| Matériau du revêtement de contact (EF004020) | Or |
| Matériau du boîtier (EF001596) | Plastique |
| Matériau de la bague filetée (EF012304) | Autre |
| Type de verrouillage (EF000208) | Autre |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Avec conducteur de protection (EF007468) | Non |
| Classe de protection (IP), monté (EF007466) | IP67 |
| Nombre minimal de cycles d'insertion (EF012212) | 100 |
| Blindé (EF000881) | Oui |
| Avec affichage du statut (EF001602) | Non |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR.pdf | 68 Mbytes |
|
| PHOENIX CONTACT-1437119-SACC-DSI-MS-17CON-M12 SCO SH | 138 Kbytes |
|
