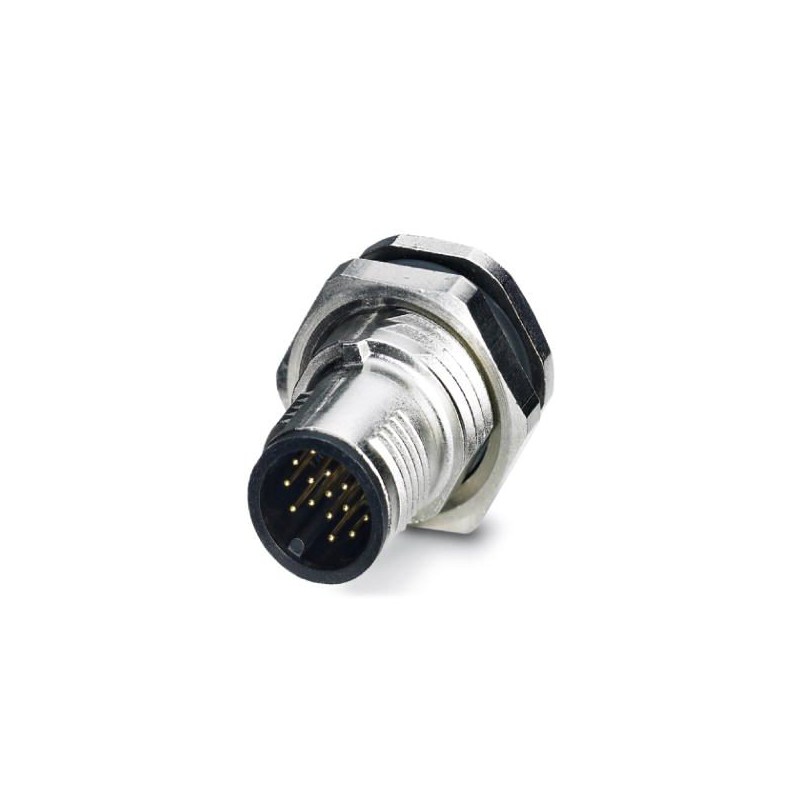

PHOENIX_CONTACT SACC-DSI-MS-17CON-L180 SCO 1559961 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

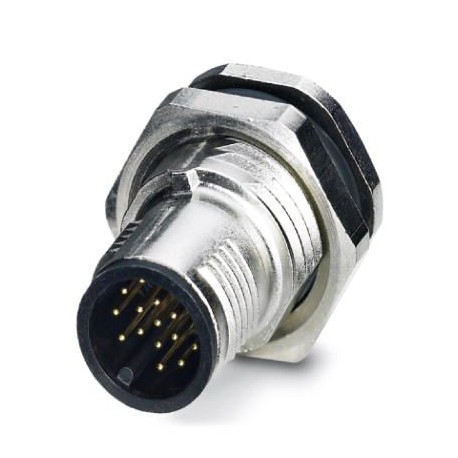

SACC-DSI-MS-17CON-L180 SCO 1559961 PHOENIX CONTACT Connecteurs encastrables

Référence: SACC-DSI-MS-17CON-L180 SCO

Code: 1559961

Fabricant: PHOENIX_CONTACT

Article à la demande, sans remboursement.

Description:

Connecteurs encastrables
Conect. bouchon. pour être à égalité. Mur d’affiches, 17 pôles, Connecteur mâle, droit, M12-SPEEDCON, codage : A, Montage arrière, Pg9, Broches à souder, Produit alternatif selon RoHS II sans exception 6c (Pb< 0,1%) Code de l’article : 1240079

Catégories:

  • Connecteurs > Embout pour connecteur circulaire (PCB)
  • PHOENIX_CONTACT > Connexion des appareils décentralisés

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Demandez un devis et nous vérifierons la disponibilité des unités. Si aucune unité n'est disponible, l'un de nos techniciens recherchera une solution alternative.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Données commerciales

Code de commande1559961
Unité de conditionnement20 pcs
Quantité minimum de commande20 pcs
RemarqueFabrication à la commande (pas de reprise)
Page cataloguePage 246 (C-2-2013)
GTIN4046356322676
Poids par pièce (hors emballage)0,016 KGM
Numéro du tarif douanier85366990
Pays d'origineDE (Allemagne)

Cotes

Longueur du picot6 mm

Conditions d'environnement

Température ambiante (fonctionnement)-25 °C ... 85 °C (connecteur mâle / femelle)
-40 °C ... 85 °C (sans actionnement mécanique)
Indice de protectionIP67

Généralités

Remarque3) Les valeurs électriques et mécaniques indiquées supposent une paire de connecteurs correctement verrouillée et montée. Si le connecteur est déverrouillé, les conditions d'environnement exposées et qu'il existe un danger de pollution, le connecteur doit être doté d'un cache de protection ≥ IP54. Il convient par ailleurs de prendre en considération les influences dues aux conducteurs, aux câbles ou au montage sur C.I.
Courant de référence à 40 ℃1,5 A
Tension de référence30 V
Tension de choc assignée0,8 kV
Nombre de pôles17
Résistance d'isolement≥ 100 MΩ
DétrompageA - standard
Normes / SpécificationsConnecteur M12 CEI 61076-2-101
Affichage d'étatNon
Catégorie de surtensionII
Degré de pollution3
Type de raccordementPicots de soudage
Cycles d'enfichage> 100
Couple de serrage3 Nm ... 4 Nm (Côté châssis)
Type de montageMontage face arrière Pg9 avec écrou plat

Matériau

Classe d'inflammabilité selon UL 94V0
Matériau de contactCuZn
Matériau de surface du contactAu
Matériau de porte-contactsPA 6.6
Matériau de la moletteZinc moulé sous pression, nickelé
Matériau du jointNBR

Câble

Normes/prescriptionsConnecteur M12 CEI 61076-2-101
Température ambiante (fonctionnement)-40 °C ... 85 °C (câble, pose fixe)
-25 °C ... 85 °C (câble, pose souple)

Normes et spécifications

Désignation de la normeConnecteur M12
Normes/PrescriptionsCEI 61076-2-101
Classe d'inflammabilité selon UL 94V0

Environmental Product Compliance

REACh SVHCLead 7439-92-1
China RoHSPériode d'utilisation conforme (EFUP) : 50 ans
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses.
