PHOENIX_CONTACTConnexion des appareils décentralisésST-17S1N8A8K02S 1613288 PHOENIX CONTACT Connecteurs à câble

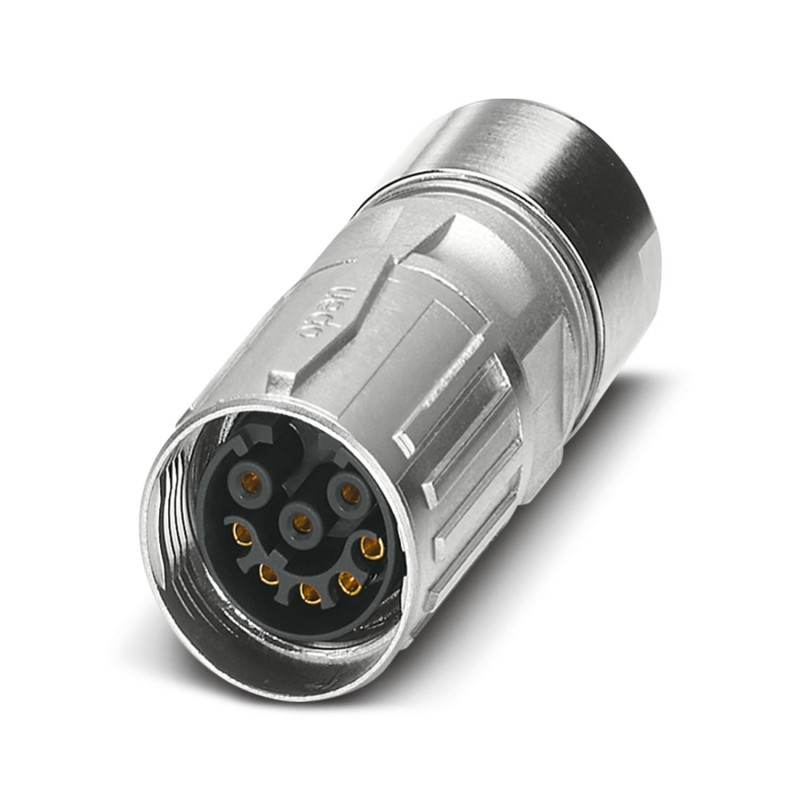

PHOENIX_CONTACT ST-17S1N8A8K02S 1613288 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

ST-17S1N8A8K02S 1613288 PHOENIX CONTACT Connecteurs à câble

Référence: ST-17S1N8A8K02S

Code: 1613288

Fabricant: PHOENIX_CONTACT

Article à la demande, sans remboursement.

Description:

Connecteurs à câble
Connecteur. pour câbles, droits, serrure SPEEDCON, M17, nombre de pôles : 17, type de contact : femelle, blindé : oui, indice de protection : IP67, plage de diamètre du câble : 3,5 mm ... 5,5 mm, nombre de pôles : 17, type de raccordement : Raccord serti, série : ST
Connecteur de câble, droit, SPEEDCONNEC, M17, nombre de pôles: 17, type de contact: Connecteur femelle, blindé: oui, indice de protection: IP67, plage de diamètre de câble: 3,5 mm ... 5,5 mm, nombre de pôles: 17, type de raccordement: Raccordement à sertir, série: ST, Produit de remplacement selon RoHS II sans exception 6c (Pb < 0,1 %) référence : 1242717

Catégories:

  • Connecteurs > Connecteur rond
  • PHOENIX_CONTACT > Connexion des appareils décentralisés

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 21,74 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 4-5 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Caractéristiques techniques
Remarques
Conseil pour commander:Commander séparément les contacts à sertir Ø 0,6 mm
Consigne de sécurité
Consigne de sécuritéAVERTISSEMENT : les connecteurs ne doivent pas être déconnectés ou connectés sous charge. Un non-respect et une utilisation non conforme peuvent conduire à des dommages matériels et/ou corporels.
• AVERTISSEMENT : ne mettre en service que des produits en parfait état de fonctionnement. Vérifier régulièrement que les produits ne présentent aucun dommage. Mettre immédiatement les produits défectueux hors service. Remplacer les produits endommagés. Toute réparation est impossible.
• AVERTISSEMENT : l'installation et l'utilisation du produit sont strictement réservées à des électriciens professionnels qualifiés en tenant compte des consignes de sécurité suivantes. Le personnel qualifié doit être familiarisé avec les principes de base de l'électrotechnique. Il doit être en mesure de reconnaître et d'éviter les dangers. Le symbole correspondant sur l'emballage indique qu'un personnel qualifié en électrotechnique est requis pour l'installation et l'exploitation.
• Les produits sont destinés à une utilisation dans les domaines de la construction d'appareils électriques, d'installations et d'automates.
• Lors de l'utilisation des connecteurs à l'extérieur, ces derniers doivent être tout particulièrement protégés des influences environnementales.
• Il est interdit de manipuler ou d'ouvrir les produits confectionnés de manière inadéquate.
• Utiliser uniquement des contre-fiches avec les spécifications des normes indiquées dans les caractéristiques techniques (p. ex. celles indiquées dans les accessoires du produit sur le web à l'adresse phoenixcontact.com/products).
• En cas d'utilisation directe du produit en relation avec des marques étrangères, la responsabilité incombe à l'utilisateur.
• Pour des tensions de service > 50 VAC, les boîtiers de connecteurs conducteurs doivent être mis à la terre
• Veiller à ce que la terre fonctionnelle ou de protection soit raccordée correctement.
• Pour la combinaison de plusieurs circuits électriques dans un câble et/ou un connecteur, les normes suivantes s'appliquent : VDE 0100/1.97 § 411.1.3.2 et DIN EN 60 204/11.98 § 14.1.3
• Utiliser uniquement les outils recommandés par Phoenix Contact
• Les instructions d'installation/documents Design In disponibles sur le web à l'adresse phoenixcontact.com/products dans la zone de téléchargement dans le produit doivent être respectés.
• Utiliser le connecteur uniquement lorsqu'il est enfiché à fond et verrouillé.
• Lors de la pose du conducteur, veiller à ce que la charge de traction exercée sur les connecteurs ne soit pas supérieure aux limites normatives fixées.
• Respecter le rayon de courbure minimum du câble. Poser le conducteur sans le soumettre à une torsion.
• En mode de fonctionnement normal, le connecteur se réchauffe. En fonction des conditions ambiantes, la surface du connecteur peut continuer à se réchauffer. Dans ce cas, il incombe à l'utilisateur d'apposer les panneaux d'avertissement (ex. DIN EN ISO 13732-1:2008-12).
Propriétés du produit
Type de produitConnecteur circulaire (côté câble)
SérieST
ApplicationFeedback, signal
Signal
Nombre de pôles17
Enfichable17
Blindéoui
DétrompageN
Type de filetageM17
État de la gestion des données
Révision de l'article13
Indications sur les matériaux
Matériau du jointFPM
Matériau du boîtierMétal
Caractéristiques de raccordement
Raccordement du conducteur
Type de raccordementRaccordement à sertir
Propriétés électriques
Contact
Diamètre de contact0,6 mm
Courant max.3,6 A
Tension nominale UN48 V AC 74 V DC
Catégorie de surtensionIII
Degré de pollution3
Tension de tenue aux chocs assignée1,5 kV
Connecteur
Typedroit
Sens de rotationstandard
Raccordement 1
Type têteconnecteur femelle
Câble/conducteur
Diamètre extérieur du câble3,5 mm ... 5,5 mm
Conditions environnementales et de durée de vie
Conditions ambiantes
Indice de protectionIP67
Température ambiante (fonctionnement)-40 °C ... 125 °C
Altitude3000 m

ETIM for 1613288 Connecteurs (EC002635)

Nom de la caractéristiqueFinition des contacts (EF001587)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueNombre de contacts de données (EF012232)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts de puissance (EF012216)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts de commande (EF012217)
Valeur de la caractéristique17
Nom de la caractéristiqueTempérature ambiante (EF002386)
Valeur de la caractéristique-40 °C
Nom de la caractéristiqueTension assignée (EF000228)
Valeur de la caractéristique48 V
Nom de la caractéristiqueFinition du raccordement électrique (EF003961)
Valeur de la caractéristiqueRaccordement par sertissage
Nom de la caractéristiqueType de verrouillage (EF000208)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueAvec conducteur de protection (EF007468)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueClasse de protection (IP), monté (EF007466)
Valeur de la caractéristiqueIP67
Nom de la caractéristiqueBlindé (EF000881)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueAvec affichage du statut (EF001602)
Valeur de la caractéristiqueNon
