PHOENIX_CONTACTConnexion des appareils décentralisésSM-5ES1N8A8003 1605805 PHOENIX CONTACT Connecteurs à câble

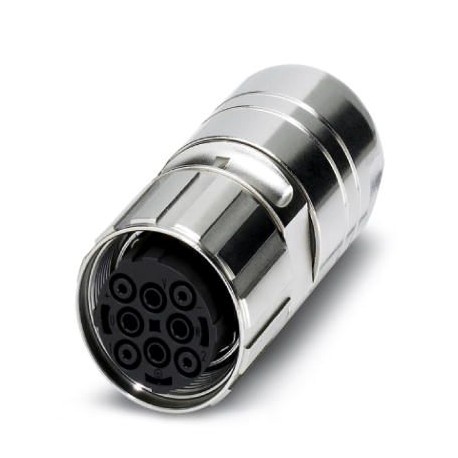

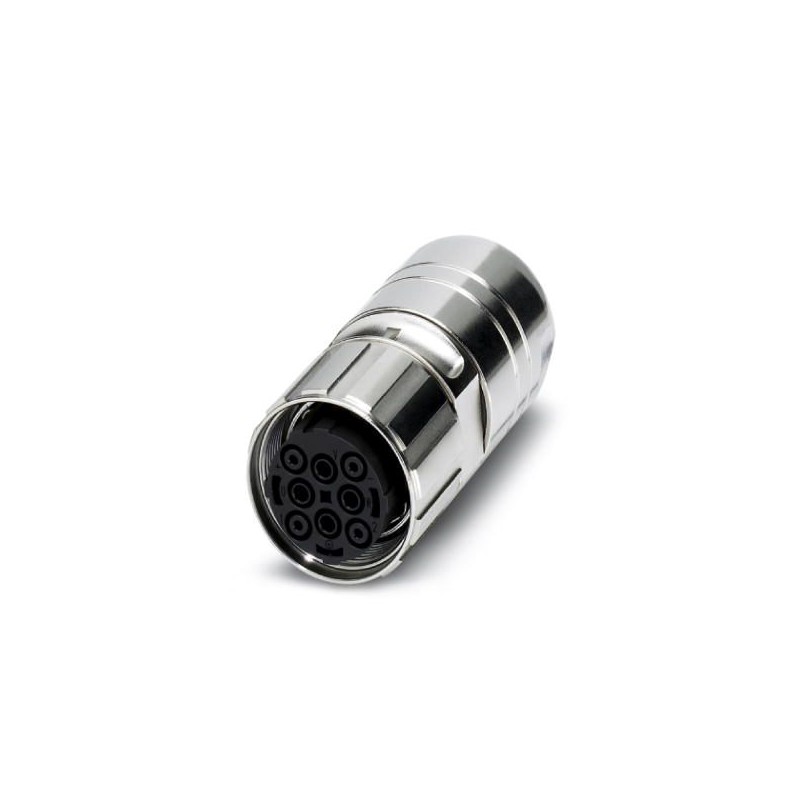

PHOENIX_CONTACT SM-5ES1N8A8003 1605805 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

SM-5ES1N8A8003 1605805 PHOENIX CONTACT Connecteurs à câble

Référence: SM-5ES1N8A8003

Code: 1605805

Fabricant: PHOENIX_CONTACT

Description:

Connecteurs à câble
Connecteur enfichable. pour câbles, Ligne droite courte, Serrure à vis, M40, nombre de pôles: 2 + 3 + PE, type de contact: Femelle, blindé: oui, plage de diamètre du câble: 12,5 mm ... 17 mm, nombre de pôles: 6, type de connexion: Définir la connexion

Catégories:

  • Détecteurs > Connecteur à rapporter pour détecteur / actionneur
  • PHOENIX_CONTACT > Connexion des appareils décentralisés

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Demandez un devis et nous vérifierons la disponibilité des unités. Si aucune unité n'est disponible, l'un de nos techniciens recherchera une solution alternative.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Données commerciales

Code de commande1605805
Unité de conditionnement12 pcs
RemarqueFabrication à la commande (pas de reprise)
Page cataloguePage 82 (PC-2011)
GTIN4046356182508
Poids par pièce (hors emballage)0,396 KGM
Numéro du tarif douanier85366990
Pays d'origineDE (Allemagne)

Généralités

RemarqueConseil pour commander: Contacts à sertir 2 x Ø 2 mm, 4 x Ø 3,6 mm à commander séparément
Mode de verrouillageVerrouillage à vis
DétrompageN
Mode de raccordement de contactraccordement serti
Type de contactsConnecteur femelle
Nombre de pôles6
Diamètre de contact contacts de puissance3,6 mm
Intensité nominale par contact de puissance à 25 °C70 A
Diamètre de contact, contacts de signalisation2 mm
Intensité nominale par contact de puissance à 25 °C30 A
Entrée de câble12,5 mm ... 17 mm
Presse-étoupe de boîtier Pgsans

Conditions d'environnement

Température ambiante-40 °C ... 125 °C
Indice de protectionIP67

Matériau

Matériau du boîtierPces rotat. : all. cuivre-zinc (CuZn), pces coulées sous press. : zinc (GD-Zn)
Matériau d'isolationPA 6.6
Joint d'étanchéité et joint toriqueFPM

Indications selon DIN EN 61984:2001

Hauteur d'installation max.3000 m
Tension nominale/de service des contacts de puissance630 V
Tension de choc assignée des contacts de puissance6 kV
Catégorie de surtension des contacts de puissanceIII
Degré d'encrassement des contacts de puissance3
Tension nominale/de service des contacts de signaux250 V
Tension de choc assignée des contacts de signaux4 kV
Catégorie de surtension des contacts de signauxIII
Degré d'encrassement des contacts de signaux3

Environmental Product Compliance

REACh SVHCLead 7439-92-1
China RoHSPériode d'utilisation conforme (EFUP) : 50 ans
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses.

Classifications
