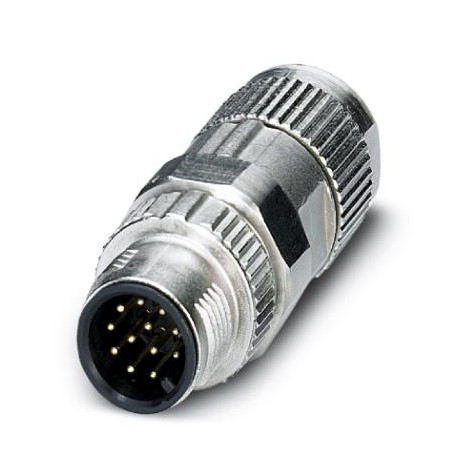

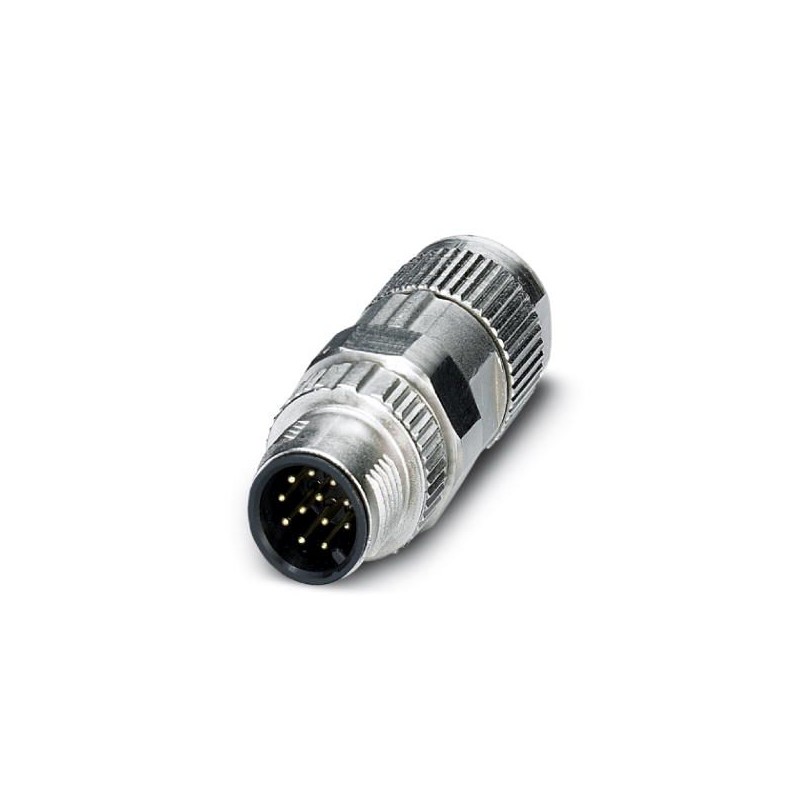

SACC-MS-12PCON SCO 1559592 PHOENIX CONTACT Connecteur
SACC-MS-12PCON SCO
1559592
PHOENIX_CONTACT
Connecteur
Connecteur, Universel, 12 pôles, connecteur mâle droit M12 SPEEDCON, codé A, connexion rapide Piercecon®, matériau de moletage : Zinc moulé sous pression, nickelé, diamètre extérieur du câble 5,4 mm ... 8,2 millimètre
Connecteurs > Connecteur rond
Câbles, connecteurs et boîtes QUICKON
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1559592 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 24 (C-2-2017) |
| GTIN | 4046356314855 |
| Poids par pièce (hors emballage) | 0,035 KGM |
| Numéro du tarif douanier | 85366990 |
| Pays d'origine | DE (Allemagne) |
Dimensions
| Ouverture écrou-chapeau | 13 mm |
|---|---|
| Diamètre de boîtier | 16 mm |
| Longueur | 42,7 mm |
| Diamètre extérieur du câble | 5,4 mm ... 8,2 mm |
| Longueur de gaine à dénuder | ≥ 60 mm |
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 85 °C (connecteur mâle / femelle) |
|---|---|
| Indice de protection | IP67 |
Généralités
| Courant de référence à 40 ℃ | 1,5 A |
|---|---|
| Tension de référence | 30 V AC |
| 30 V DC | |
| Nombre de pôles | 12 |
| Résistance d'isolement | ≥ 100 MΩ |
| Détrompage | A - standard |
| Normes / Spécifications | Connecteur M12 CEI 61076-2-101 |
| Affichage d'état | Non |
| Catégorie de surtension | II |
| Degré de pollution | 3 |
| Type de raccordement | Raccordement rapide Piercecon® |
| Section du conducteur | 0,14 mm² ... 0,14 mm² (sans embout) |
| Section du conducteur AWG | 26 ... 26 (sans embout) |
| Diamètre de fil avec isolation | 0,95 mm ... 1,05 mm |
| Nombre de raccordements de câbles de même section | ≥ 5 |
| Matière de l'isolant des fils | PUR / PVC |
| Structure du cordon selon VDE 0295 / plus petit diamètre de fil | VDE 0295 classe 6 |
| Cycles d'enfichage | ≥ 100 |
| Couple de serrage | 0,4 Nm (Molette M12) |
Matériau
| Classe d'inflammabilité selon UL 94 | V0 |
|---|---|
| Matériau de contact | CuZn |
| Matériau de surface du contact | Ni/Au |
| Matériau de porte-contacts | PA |
| Matériau de surface de prise | Zinc coulé sous pression, nickelé |
| Matériau de la molette | Zinc moulé sous pression, nickelé |
| Matériau du joint | FKM |
Normes et spécifications
| Désignation de la norme | Connecteur M12 |
|---|---|
| Normes/Prescriptions | CEI 61076-2-101 |
| Classe d'inflammabilité selon UL 94 | V0 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027140815eCl@ss 4.127140815eCl@ss 5.027143423eCl@ss 5.127143400eCl@ss 6.027279200eCl@ss 7.027440104eCl@ss 8.027440104eCl@ss 9.027440102
| Caractéristique | Valeur |
|---|---|
| Finition des contacts (EF001587) | Autre |
| Diamètre du connecteur (EF007496) | 15.916272 mm |
| Nombre de contacts de données (EF012232) | 0 |
| Nombre de contacts de puissance (EF012216) | 0 |
| Nombre de contacts de commande (EF012217) | 12 |
| Pour diamètre externe de câble (EF009475) | 5.4 mm |
| Finition du boîtier (EF006980) | Droit |
| Courant assigné In (EF008250) | 1.5 A |
| Température ambiante (EF002386) | -25 °C |
| Tension assignée (EF000228) | 30 V |
| Catégorie de surtension (EF006785) | II |
| Degré de pollution (EF006786) | 3 |
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 0.14 mm² |
| Section de conducteur connectable à fil fin avec embout de câble (EF007339) | 0.14 mm² |
| Section de conducteur connectable monofilaire (EF007337) | 0.14 mm² |
| Section de conducteur connectable multifilaire (EF007343) | 0.14 mm² |
| Finition du raccordement électrique (EF003961) | Raccordement par perforation |
| Matériau du revêtement de contact (EF004020) | Nickel |
| Matériau du boîtier (EF001596) | Autre |
| Revêtement du boîtier (EF001601) | Autre |
| Matériau de la bague filetée (EF012304) | Autre |
| Type de verrouillage (EF000208) | Autre |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Avec conducteur de protection (EF007468) | Non |
| Classe de protection (IP), monté (EF007466) | IP67 |
| Nombre minimal de cycles d'insertion (EF012212) | 100 |
| Blindé (EF000881) | Non |
| Avec affichage du statut (EF001602) | Non |
