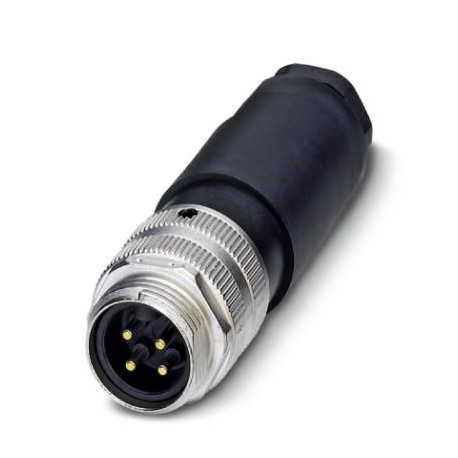

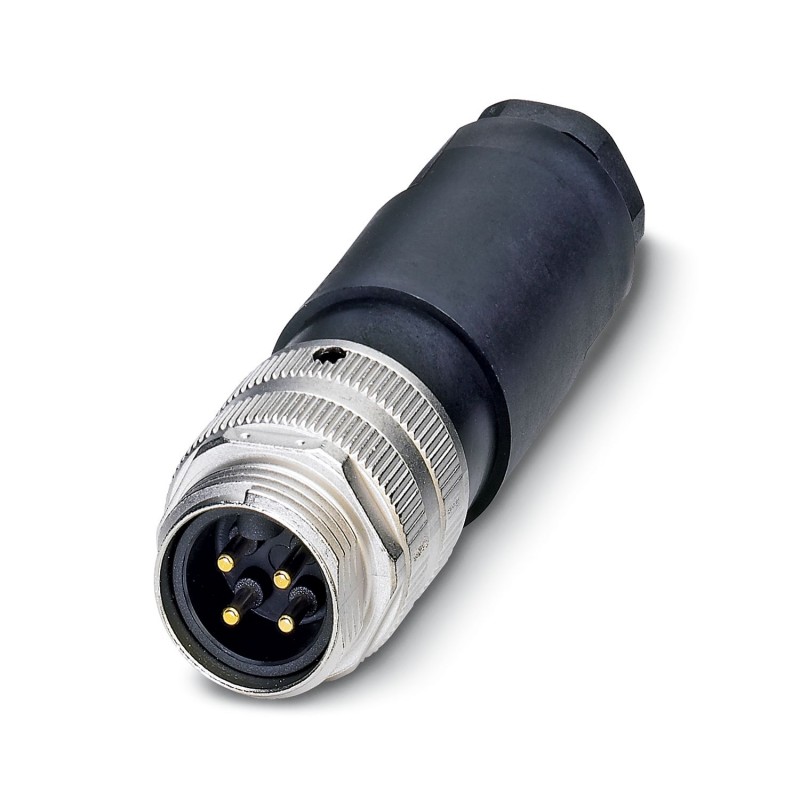

SACC-MINMS-4CON-PG13 1521339 PHOENIX CONTACT Connecteur

Référence: SACC-MINMS-4CON-PG13

Code: 1521339

Fabricant: PHOENIX_CONTACT

Description:

Connecteur
Connecteur, Universel, 4 pôles, Connecteur mâle droit 7/8"-16UNF, Codage A, Raccord à vis, matériau de moletage : Zinc moulé sous pression, nickelé, presse-étoupe Pg13,5, diamètre extérieur du câble 10 mm ... 12 mm, contact 4 à l’avance
Connecteur, Universel, 4-pôles, connecteur mâle droit 7/8"-16UNF, codage: A, Raccordement vissé, matériau de la molette: Zinc moulé sous pression, nickelé, presse-étoupe Pg13,5, diamètre extérieur du câble 10 mm ... 12 mm, Contact 4 à fermeture

Catégories:

  • Connecteurs > Connecteur rond
  • PHOENIX_CONTACT > Câbles, connecteurs et boîtes QUICKON

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 26,87 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 2-3 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Caractéristiques techniques

Remarques
Instructions de montageIMPORTANT :Lors de la pose des câbles, respectez les rayons de courbure admis car une force de courbure excessive représente un risque pour l'indice de protection. Éliminez les contraintes mécaniques existant en amont du connecteur, par ex. en utilisant des colliers serrants.

Montage
Instructions de montageLes fils peuvent aussi bien être connectés avec que sans embouts

Propriétés du produit
Type de produitConnecteur circulaire (côté câble)
Type de capteurUniversel
Nombre de pôles4
Nombre de sorties de câble1
Blindénon
DétrompageA
Raccordement à filetage PgPg13,5
État de la gestion des données
Révision de l'article04
Propriétés d'isolation
Catégorie de surtensionIII
Degré de pollution3

Dimensions
Dessin cotéruooqgpwsj.jpg
Largeur27 mm
Hauteur27 mm
Longueur88 mm
Dimensions extérieures
Diamètre extérieur10 mm ... 12 mm
Boîtier
Diamètre de boîtier27 mm

Indications sur les matériaux
Classe d'inflammabilité selon UL 94HB
Matériau de surface de prisePBT
Matériau de contactCuZn
Matériau de surface du contactAu
Matériau de porte-contactsPUR/PA 6.6
Matériau du raccordement visséZinc moulé sous pression, nickelé

Caractéristiques de raccordement
Raccordement du conducteur
Type de raccordementRaccordement vissé
Section raccordable0,34 mm² ... 1,5 mm² (sans embout)
0,34 mm² ... 1,5 mm² (avec embout)
0,34 mm² ... 1,5 mm² (rigide)
Section raccordable AWG22 ... 16 (sans embout)
22 ... 16 (avec embout)
Longueur de gaine à dénuder de chaque fil7 mm
Couple de serrage0,8 Nm (Connecteur mâle 7/8")
0,4 Nm (Bornes à vis)
1 Nm ... 1,4 Nm (Vis de pression)

Propriétés électriques
Tension de tenue aux chocs assignée4 kV
Résistance de contact≤ 5 mΩ
Résistance d'isolement≥ 100 MΩ
Tension nominale UN300 V AC
300 V DC
Intensité nominale IN9 A

Propriétés mécaniques
Caractéristiques mécaniques
Cycles d'enfichage≥ 100

Connecteur
Raccordement 1
Type têteconnecteur mâle
Sortie de câble têtedroit
Type de filetage tête7/8"-16UNF
DétrompageA

Câble/conducteur
Type de signal/catégorieUniversel
Longueur à dénuder des fils uniques7 mm

Conditions environnementales et de durée de vie
Conditions ambiantes
Indice de protectionIP67
Température ambiante (fonctionnement)-25 °C ... 85 °C (connecteur mâle / femelle)

ETIM for 1521339 Connecteurs (EC002635)

Nom de la caractéristiqueFinition des contacts (EF001587)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueDiamètre du connecteur (EF007496)
Valeur de la caractéristique27 mm
Nom de la caractéristiqueNombre de contacts de données (EF012232)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts de puissance (EF012216)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts de commande (EF012217)
Valeur de la caractéristique4
Nom de la caractéristiqueFinition du boîtier (EF006980)
Valeur de la caractéristiqueDroit
Nom de la caractéristiqueCourant assigné In (EF008250)
Valeur de la caractéristique9 A
Nom de la caractéristiqueTempérature ambiante (EF002386)
Valeur de la caractéristique-25 °C
Nom de la caractéristiqueTension assignée (EF000228)
Valeur de la caractéristique300 V
Nom de la caractéristiqueCatégorie de surtension (EF006785)
Valeur de la caractéristiqueIII
Nom de la caractéristiqueDegré de pollution (EF006786)
Valeur de la caractéristique3
Nom de la caractéristiqueSection de conducteur connectable à fil fin sans embout de câble (EF007341)
Valeur de la caractéristique0.34 mm²
Nom de la caractéristiqueSection de conducteur connectable à fil fin avec embout de câble (EF007339)
Valeur de la caractéristique0.34 mm²
Nom de la caractéristiqueSection de conducteur connectable monofilaire (EF007337)
Valeur de la caractéristique0.34 mm²
Nom de la caractéristiqueSection de conducteur connectable multifilaire (EF007343)
Valeur de la caractéristique0.34 mm²
Nom de la caractéristiqueFinition du raccordement électrique (EF003961)
Valeur de la caractéristiqueBorne à vis
Nom de la caractéristiqueMatériau du revêtement de contact (EF004020)
Valeur de la caractéristiqueOr
Nom de la caractéristiqueMatériau du boîtier (EF001596)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueRevêtement du boîtier (EF001601)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueMatériau de la bague filetée (EF012304)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueType de verrouillage (EF000208)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueClasse d'inflammabilité du matériau isolant selon UL 94 (EF002521)
Valeur de la caractéristiqueHB
Nom de la caractéristiqueAvec conducteur de protection (EF007468)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueClasse de protection (IP), monté (EF007466)
Valeur de la caractéristiqueIP67
Nom de la caractéristiqueNombre minimal de cycles d'insertion (EF012212)
Valeur de la caractéristique100
Nom de la caractéristiqueBlindé (EF000881)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAvec affichage du statut (EF001602)
Valeur de la caractéristiqueNon
