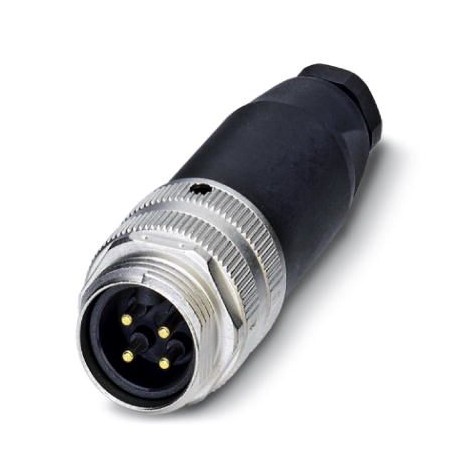

PHOENIX_CONTACT SACC-MINMS-4CON-PG 9 1521326 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

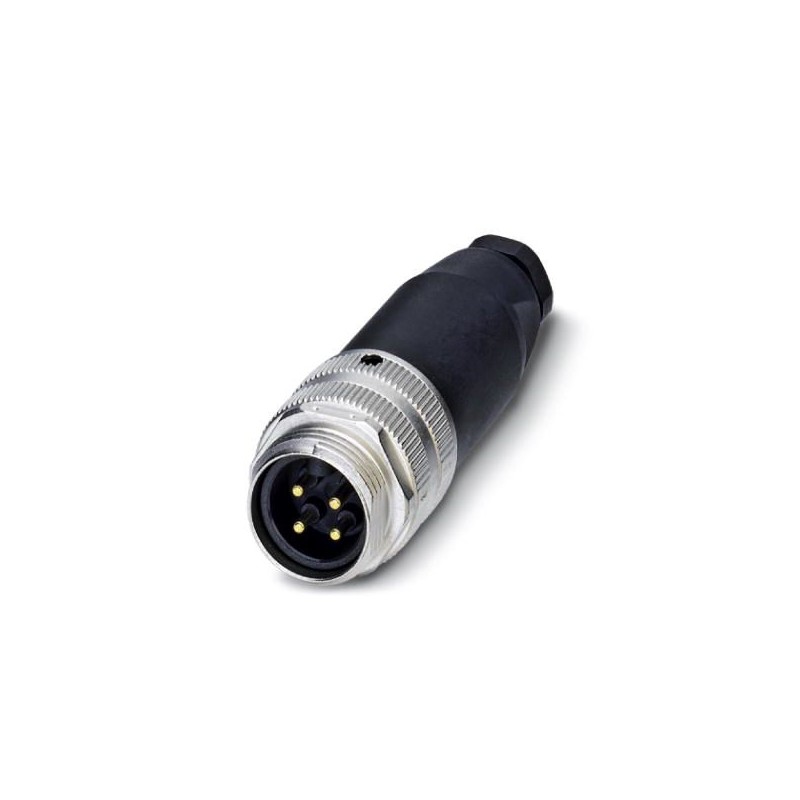

SACC-MINMS-4CON-PG 9 1521326 PHOENIX CONTACT Connecteur

Référence: SACC-MINMS-4CON-PG 9

Code: 1521326

Fabricant: PHOENIX_CONTACT

Description:

Connecteur
Connecteur, Universel, 4 pôles, Connecteur mâle droit 7/8"-16UNF, Codage A, Raccord à vis, matériau de moletage : Zinc moulé sous pression, nickelé, presse-étoupe Pg9, diamètre extérieur du câble 6 mm ... 8 mm, Contactez 4 à l’avance

Catégories:

  • Connecteurs > Connecteur rond
  • PHOENIX_CONTACT > Câbles, connecteurs et boîtes QUICKON

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 26,87 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 2-3 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Données commerciales

Code de commande1521326
Unité de conditionnement1 pcs
Page cataloguePage 25 (C-2-2017)
GTIN4017918949556
Poids par pièce (hors emballage)0,044 KGM
Numéro du tarif douanier85366990
Pays d'origineDE (Allemagne)

Dimensions

Diamètre de boîtier27 mm
Longueur83 mm
Diamètre extérieur du câble6 mm ... 8 mm
Longueur de gaine à dénuder30 mm
Longueur de gaine à dénuder de chaque fil7 mm

Conditions d'environnement

Température ambiante (fonctionnement)-25 °C ... 85 °C (connecteur mâle / femelle)
Indice de protectionIP67

Généralités

Courant de référence à 40 ℃9 A
Tension de référence300 V
Nombre de pôles4
Résistance d'isolement≥ 100 MΩ
DétrompageA - standard
Affichage d'étatNon
Catégorie de surtensionIII
Degré de pollution3
Type de raccordementRaccordement vissé
Section du conducteur0,34 mm² ... 1,5 mm² (sans embout)
0,34 mm² ... 1,5 mm² (avec embout)
0,34 mm² ... 1,5 mm² (rigide)
Section du conducteur AWG22 ... 16 (sans embout)
22 ... 16 (avec embout)
Cycles d'enfichage≥ 100
Couple de serrage0,8 Nm (Connecteur mâle 7/8")
0,4 Nm (Bornes à vis)
0,8 Nm ... 1 Nm (Vis de pression)
Visser l'isolant mâle pour capot passe-câble jusqu'à la butée
Conseils pour le montageLes fils peuvent aussi bien être connectés avec que sans embouts

Matériau

Classe d'inflammabilité selon UL 94HB
Matériau de contactCuZn
Matériau de surface du contactAu
Matériau de porte-contactsPUR / PA 6.6
Matériau de surface de prisePBT
Matériau de la moletteZinc moulé sous pression, nickelé

Normes et spécifications

Connexion selon la normeCUL
Classe d'inflammabilité selon UL 94HB

Environmental Product Compliance

REACh SVHCLead 7439-92-1
China RoHSPériode d'utilisation conforme (EFUP) : 25 ans ;
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses.

Classifications

ETIM for 1521326 Connecteurs (EC002635)

Nom de la caractéristiqueFinition des contacts (EF001587)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueDiamètre du connecteur (EF007496)
Valeur de la caractéristique27 mm
Nom de la caractéristiqueNombre de contacts de données (EF012232)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts de puissance (EF012216)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts de commande (EF012217)
Valeur de la caractéristique4
Nom de la caractéristiquePour diamètre externe de câble (EF009475)
Valeur de la caractéristique6 mm
Nom de la caractéristiqueFinition du boîtier (EF006980)
Valeur de la caractéristiqueDroit
Nom de la caractéristiqueCourant assigné In (EF008250)
Valeur de la caractéristique9 A
Nom de la caractéristiqueTempérature ambiante (EF002386)
Valeur de la caractéristique-25 °C
Nom de la caractéristiqueTension assignée (EF000228)
Valeur de la caractéristique300 V
Nom de la caractéristiqueCatégorie de surtension (EF006785)
Valeur de la caractéristiqueIII
Nom de la caractéristiqueDegré de pollution (EF006786)
Valeur de la caractéristique3
Nom de la caractéristiqueSection de conducteur connectable à fil fin sans embout de câble (EF007341)
Valeur de la caractéristique0.34 mm²
Nom de la caractéristiqueSection de conducteur connectable à fil fin avec embout de câble (EF007339)
Valeur de la caractéristique0.34 mm²
Nom de la caractéristiqueSection de conducteur connectable monofilaire (EF007337)
Valeur de la caractéristique0.34 mm²
Nom de la caractéristiqueSection de conducteur connectable multifilaire (EF007343)
Valeur de la caractéristique0.34 mm²
Nom de la caractéristiqueFinition du raccordement électrique (EF003961)
Valeur de la caractéristiqueBorne à vis
Nom de la caractéristiqueMatériau du revêtement de contact (EF004020)
Valeur de la caractéristiqueOr
Nom de la caractéristiqueMatériau du boîtier (EF001596)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueRevêtement du boîtier (EF001601)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueMatériau de la bague filetée (EF012304)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueType de verrouillage (EF000208)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueClasse d'inflammabilité du matériau isolant selon UL 94 (EF002521)
Valeur de la caractéristiqueHB
Nom de la caractéristiqueAvec conducteur de protection (EF007468)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueClasse de protection (IP), monté (EF007466)
Valeur de la caractéristiqueIP67
Nom de la caractéristiqueNombre minimal de cycles d'insertion (EF012212)
Valeur de la caractéristique100
Nom de la caractéristiqueBlindé (EF000881)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAvec affichage du statut (EF001602)
Valeur de la caractéristiqueNon
