SACC-MINFR-3CON-PG 9 1521478 PHOENIX CONTACT Connecteur
SACC-MINFR-3CON-PG 9
1521478
PHOENIX_CONTACT
Connecteur

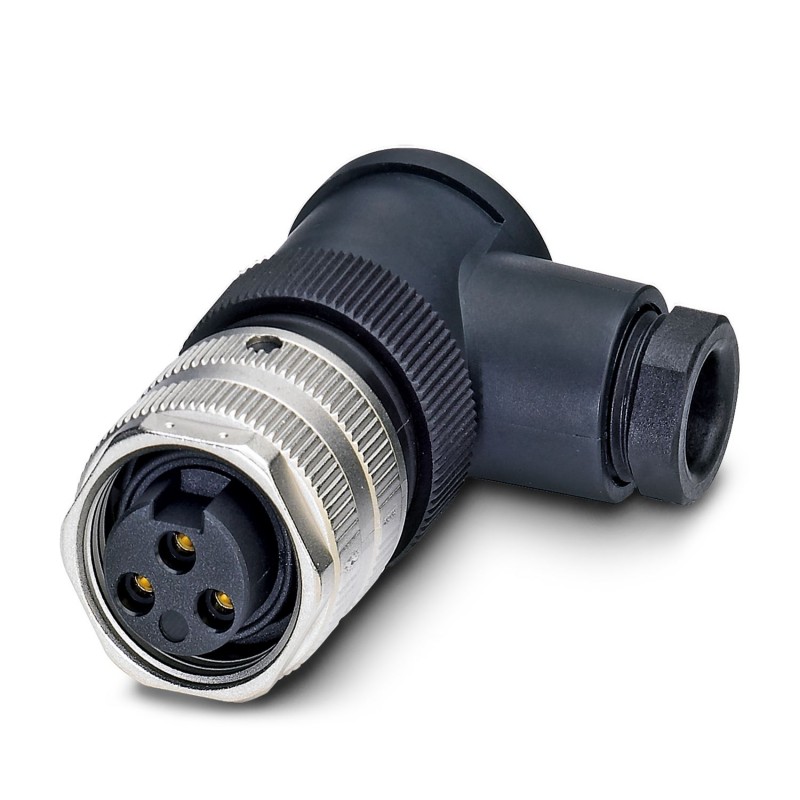

Connecteur, universel, 3 pôles, femelle coudée 7/8"-16UNF, codé A, connexion à vis, moletage Matériau : zinc moulé sous pression, nickelé, presse-étoupe Pg9, diamètre extérieur du câble 6 mm ... 8 millimètre
Connecteur, Universel, 3-pôles, connecteur femelle coudé 7/8"-16UNF, codage: A, Raccordement vissé, matériau de la molette: Zinc moulé sous pression, nickelé, presse-étoupe Pg9, diamètre extérieur du câble 6 mm ... 8 mm
Connecteurs > Connecteur rond
Câbles, connecteurs et boîtes QUICKON
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲| Instructions de montage | IMPORTANT :Lors de la pose des câbles, respectez les rayons de courbure admis car une force de courbure excessive représente un risque pour l'indice de protection. Éliminez les contraintes mécaniques existant en amont du connecteur, par ex. en utilisant des colliers serrants. |
| Instructions de montage | Les fils peuvent aussi bien être connectés avec que sans embouts |
| Les pôles sont orientables par pas de 45° en direction de la sortie du câble |
| Type de produit | Connecteur circulaire (côté câble) |
| Type de capteur | Universel |
| Nombre de pôles | 3 |
| Nombre de sorties de câble | 1 |
| Blindé | non |
| Détrompage | A |
| Sortie du câble | coudé |
| Raccordement à filetage Pg | Pg9 |
| Propriétés d'isolation | |
| Catégorie de surtension | III |
| Degré de pollution | 3 |
| Dessin coté |  |
| Longueur | 61,1 mm |
| Dimensions extérieures | |
| Diamètre extérieur | 6 mm ... 8 mm |
| Boîtier | |
| Diamètre de boîtier | 28 mm |
| Classe d'inflammabilité selon UL 94 | HB |
| Matériau de surface de prise | PBT |
| Matériau de contact | CuZn |
| Matériau de surface du contact | Au |
| Matériau de porte-contacts | PUR/PA 6.6 |
| Matériau du raccordement vissé | Zinc moulé sous pression, nickelé |
| Raccordement du conducteur | |
| Type de raccordement | Raccordement vissé |
| Section raccordable | 0,34 mm² ... 1,5 mm² (sans embout) |
| 0,34 mm² ... 1,5 mm² (avec embout) | |
| 0,34 mm² ... 1,5 mm² (rigide) | |
| Section raccordable AWG | 22 ... 16 (sans embout) |
| 22 ... 16 (avec embout) | |
| Longueur de gaine à dénuder de chaque fil | 7 mm |
| Couple de serrage | 0,8 Nm (Connecteur mâle 7/8") |
| 0,4 Nm (Bornes à vis) | |
| 0,8 Nm ... 1 Nm (Vis de pression) | |
| Tension de tenue aux chocs assignée | 4 kV |
| Résistance de contact | ≤ 5 mΩ |
| Résistance d'isolement | ≥ 100 MΩ |
| Tension nominale UN | 300 V AC |
| 300 V DC | |
| Intensité nominale IN | 12 A |
| Caractéristiques mécaniques | |
| Cycles d'enfichage | ≥ 100 |
| Raccordement 1 | |
| Type tête | connecteur femelle |
| Sortie de câble tête | coudé |
| Type de filetage tête | 7/8"-16UNF |
| Détrompage | A |
| Type de signal/catégorie | Universel |
| Longueur à dénuder des fils uniques | 7 mm |
| Conditions ambiantes | |
| Indice de protection | IP67 |
| Température ambiante (fonctionnement) | -25 °C ... 85 °C (connecteur mâle / femelle) |
| Caractéristique | Valeur |
|---|---|
| Finition des contacts (EF001587) | Autre |
| Nombre de contacts de données (EF012232) | 0 |
| Nombre de contacts de puissance (EF012216) | 0 |
| Nombre de contacts de commande (EF012217) | 3 |
| Pour diamètre externe de câble (EF009475) | 6 mm |
| Finition du boîtier (EF006980) | Coudé |
| Courant assigné In (EF008250) | 12 A |
| Température ambiante (EF002386) | -25 °C |
| Tension assignée (EF000228) | 300 V |
| Catégorie de surtension (EF006785) | III |
| Degré de pollution (EF006786) | 3 |
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 0.34 mm² |
| Section de conducteur connectable à fil fin avec embout de câble (EF007339) | 0.34 mm² |
| Section de conducteur connectable monofilaire (EF007337) | 0.34 mm² |
| Section de conducteur connectable multifilaire (EF007343) | 0.34 mm² |
| Finition du raccordement électrique (EF003961) | Borne à vis |
| Matériau du revêtement de contact (EF004020) | Or |
| Matériau du boîtier (EF001596) | Autre |
| Revêtement du boîtier (EF001601) | Autre |
| Matériau de la bague filetée (EF012304) | Autre |
| Type de verrouillage (EF000208) | Autre |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | HB |
| Avec conducteur de protection (EF007468) | Non |
| Classe de protection (IP), monté (EF007466) | IP67 |
| Nombre minimal de cycles d'insertion (EF012212) | 100 |
| Blindé (EF000881) | Non |
| Avec affichage du statut (EF001602) | Non |
